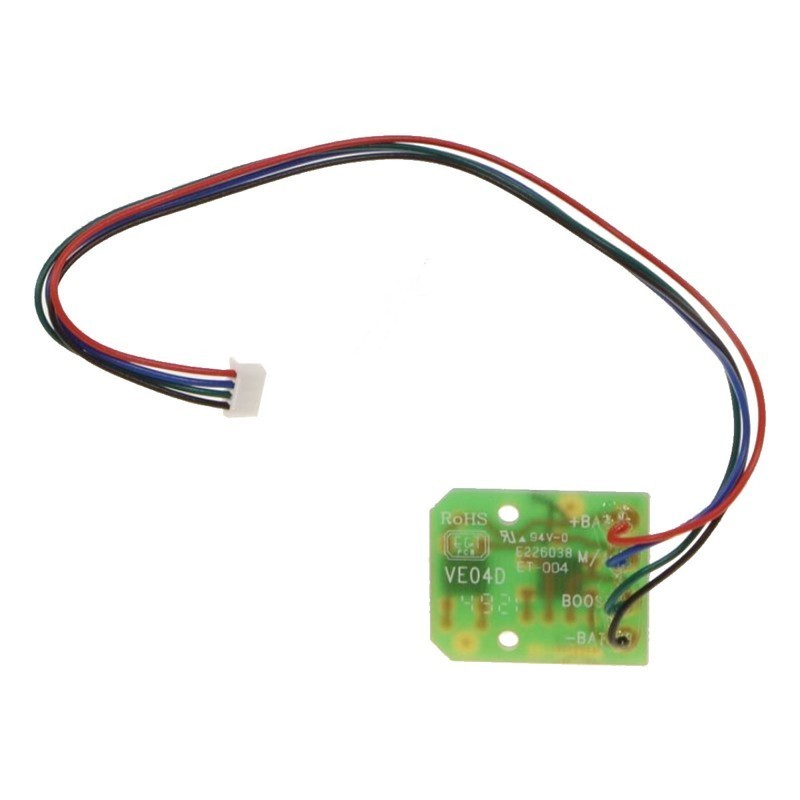

Carte commande Rowenta SS-2230002496 pour X-Force Flex 11.60
Votre aspirateur Rowenta X-Force Flex 11.60 ne démarre plus lorsque vous actionnez la commande ? Le mode Boost ne s'active plus ou la gâchette répond de manière intermittente ?
La carte de commande Rowenta SS-2230002496 est une pièce détachée électronique destinée au système de mise en marche et de sélection de puissance de certains aspirateurs balais sans fil.
Également appelée carte ON/OFF/Boost, cette platine intervient dans la transmission des commandes utilisateur vers le système électronique de l'appareil.
Elle permet notamment de gérer l'allumage, l'arrêt et la sollicitation du mode Boost.
Cette référence d'origine constructeur est utilisée sur plusieurs modèles Rowenta X-Force Flex 11.60, ainsi que sur certaines versions des gammes 12.60.
Lorsque le diagnostic confirme une défaillance de cette carte, son remplacement permet de réparer le système de commande sans changer l'ensemble de l'aspirateur.
À quoi sert la carte ON/OFF/Boost ?
Un aspirateur balai sans fil doit permettre à l'utilisateur de démarrer et d'arrêter le moteur d'aspiration, puis d'utiliser les fonctions de puissance disponibles.
Ces actions passent par un système de commande.
La carte SS-2230002496 constitue un élément de ce dispositif sur les modèles compatibles.
Elle intervient lorsque l'utilisateur actionne la commande marche/arrêt ou sollicite la fonction Boost.
Son rôle n'est pas de produire directement l'aspiration, mais de participer à la commande électronique des fonctions correspondantes.
Le moteur, la batterie et les autres cartes électroniques assurent des fonctions complémentaires.
Il est donc important de distinguer une panne de commande d'une défaillance du moteur ou de l'alimentation.
Une petite carte électronique intégrée au système de gâchette
La référence SS-2230002496 est également décrite comme une carte électronique de gâchette.
Elle appartient au mécanisme de commande de l'aspirateur.
Lorsque la gâchette est actionnée, le système doit transmettre correctement l'ordre correspondant à l'électronique de l'appareil.
Un défaut de cette petite platine peut perturber cette communication.
Cela peut se traduire par une absence de réaction ou un fonctionnement irrégulier, selon la nature de la panne.
Cette pièce est différente de la gâchette mécanique extérieure.
Il convient donc de vérifier si le problème provient du circuit imprimé ou d'un élément mécanique avant de commander.
La fonction Boost des aspirateurs X-Force Flex
Les aspirateurs balais Rowenta X-Force Flex compatibles disposent d'une fonction Boost, conçue pour solliciter une puissance d'aspiration supérieure lorsque cela est nécessaire.
Cette fonction peut notamment être utilisée pour aspirer des saletés plus difficiles à récupérer.
La carte ON/OFF/Boost intervient dans la commande de cette fonction.
Lorsque la carte est défectueuse, le mode Boost peut ne plus répondre normalement.
Toutefois, une absence de Boost ne signifie pas systématiquement que cette platine est responsable.
L'état de la batterie, la commande mécanique et l'électronique de gestion peuvent également être concernés.
Un diagnostic permet d'identifier la pièce réellement défaillante.
Quels symptômes peuvent indiquer une carte de commande défectueuse ?
Plusieurs anomalies peuvent nécessiter le contrôle de la carte SS-2230002496 :
-
L'aspirateur ne démarre plus lorsque la commande est actionnée.
-
La mise en marche fonctionne de manière intermittente.
-
L'arrêt ne répond pas normalement.
-
Le mode Boost ne s'active plus.
-
La commande doit être actionnée plusieurs fois.
-
Le fonctionnement devient irrégulier au niveau de la gâchette.
-
Une détérioration du circuit imprimé est constatée.
-
Un diagnostic confirme un défaut de la carte de commande.
Ces symptômes ne suffisent pas à établir que la carte est défectueuse.
Une batterie déchargée, un contact électrique endommagé, un moteur défaillant ou un problème de carte principale peuvent provoquer des anomalies similaires.
Il est donc conseillé de confirmer le diagnostic avant remplacement.
Carte de commande ou batterie : comment différencier les pannes ?
La batterie fournit l'énergie nécessaire au fonctionnement de l'aspirateur sans fil.
La carte ON/OFF/Boost intervient dans la gestion des commandes utilisateur.
Une batterie défectueuse peut empêcher l'appareil de démarrer, même lorsque le circuit de commande fonctionne correctement.
Inversement, une batterie chargée ne garantit pas que la gâchette et sa carte électronique transmettent correctement les instructions.
Avant d'acheter la carte SS-2230002496, vérifiez donc les éléments accessibles :
-
L'état de charge de la batterie.
-
Le bon positionnement de la batterie amovible.
-
L'absence de dommage visible sur les contacts accessibles.
-
Le comportement de la commande marche/arrêt.
-
Les éventuels voyants ou messages de défaut.
Ces contrôles simples peuvent aider à orienter le diagnostic sans démonter immédiatement l'aspirateur.
Caractéristiques techniques de la carte SS-2230002496
La pièce est identifiée par les informations suivantes :
-
Référence constructeur : SS-2230002496
-
Autre écriture : SS2230002496
-
Fabricant : Groupe SEB
-
Marque principale : Rowenta
-
Désignation : carte électronique ON/OFF/Boost
-
Type : circuit imprimé de commande
-
Désignation technique : PCBA ON/OFF et Boost VE04D
-
Fonction : commande de mise en marche, d'arrêt et du mode Boost
-
Application : aspirateur balai sans fil
-
Qualité : pièce d'origine constructeur
La tension propre à cette carte, ses dimensions et le détail de ses connecteurs ne sont pas précisés dans la documentation publique consultée.
Ces caractéristiques ne doivent pas être déduites de celles de la batterie ou du moteur de l'aspirateur.
Compatibilité avec les Rowenta X-Force Flex 11.60
La référence SS-2230002496 est répertoriée pour plusieurs aspirateurs Rowenta X-Force Flex 11.60.
Parmi les versions documentées figurent :
-
RH9811WO/4Q0
-
RH9811WO/4Q1
-
RH9811WO/4Q2
-
RH9812WO/4Q0
-
RH9812WO/4Q1
-
RH9812WO/4Q2
-
RH9829WO/4Q0
-
RH9829WO/4Q1
-
RH9829WO/4Q2
-
RH9877WO/4Q0
-
RH9877WO/4Q1
-
RH9877WO/4Q2
-
RH9878WO/4Q0
-
RH9878WO/4Q1
-
RH9878WO/4Q2
-
RH9879WO/4Q0
-
RH9879WO/4Q1
-
RH9879WO/4Q2
-
RH9889WO/4Q0
-
RH9889WO/4Q1
-
RH9889WO/4Q2
-
RH9890WO/4Q0
-
RH9890WO/4Q1
-
RH9890WO/4Q2
-
RH9898WO/4Q0
-
RH9898WO/4Q1
-
RH9898WO/4Q2
D'autres versions, notamment certaines références avec le suffixe R, sont également répertoriées.
La compatibilité doit toujours être contrôlée à partir de la référence technique complète.
Compatibilité avec les Rowenta X-Force Flex 12.60
La même carte est également utilisée sur certains aspirateurs X-Force Flex 12.60, notamment :
-
RH98A0WO/4Q2
-
RH98A0WO/4Q3
-
RH98A3WO/4Q3
-
RH98A7WO/4Q0
-
RH98A7WO/4Q2
-
RH98A7WO/4Q3
-
RH98A8WO/4Q0
-
RH98A8WO/4Q2
-
RH98A8WO/4Q3
-
RH98A9WO/4Q0
-
RH98A9WO/4Q2
-
RH98A9WO/4Q3
-
RH98C0WO/4Q0
-
RH98C0WO/4Q2
-
RH98C0WO/4Q3
-
RH98C8WO/4Q0
-
RH98C8WO/4Q2
-
RH98C8WO/4Q3
Le nom commercial X-Force Flex 12.60 ne suffit pas à garantir la compatibilité.
Il est nécessaire de vérifier la version précise de l'appareil.
Compatibilité avec d'autres aspirateurs Rowenta
Certains catalogues spécialisés répertorient également la carte SS-2230002496 pour des versions des aspirateurs X-Force Flex 14.60.
Ces appareils peuvent partager une conception de commande avec certaines versions des gammes précédentes.
Toutefois, d'autres aspirateurs X-Force Flex utilisent des cartes ON/OFF/Boost de références différentes.
Il ne faut donc pas considérer ce circuit imprimé comme universel pour tous les aspirateurs X-Force Flex.
Pour les modèles 14.60, une vérification de la référence complète est particulièrement importante.
Compatibilité avec Tefal et OBH Nordica
Le groupe SEB utilise certains composants communs entre ses marques.
La carte SS-2230002496 apparaît également dans les catalogues de pièces détachées pour certains appareils Tefal et OBH Nordica.
Cette compatibilité concerne des références spécifiques.
Elle ne signifie pas que tous les aspirateurs de ces marques possèdent le même système de gâchette.
Le choix doit donc reposer sur la référence de l'appareil et non uniquement sur sa marque.
Attention aux autres cartes électroniques X-Force Flex
Plusieurs modules peuvent se trouver à l'intérieur d'un aspirateur balai sans fil.
La carte ON/OFF/Boost SS-2230002496 est destinée au système de commande de mise en marche et de puissance.
La carte électronique principale assure d'autres fonctions de gestion selon l'architecture de l'appareil.
Le circuit électronique de la batterie participe à la gestion et à la protection du pack d'accumulateurs.
L'électronique de la brosse motorisée, lorsqu'elle est présente, concerne le fonctionnement de la tête d'aspiration.
Ces pièces ne sont pas interchangeables.
Il existe également d'autres références de cartes de commande Rowenta, notamment SS-2230002490 et SS-2230003493, utilisées selon les modèles.
Il faut donc sélectionner exactement la carte prévue pour votre aspirateur.
Comment identifier la bonne carte de commande ?
Avant de commander, recherchez la référence complète de votre aspirateur Rowenta.
Elle figure généralement sur l'étiquette signalétique de l'appareil.
Vous pouvez notamment trouver une référence telle que :
RH9878WO/4Q1
Cette référence permet d'identifier la version technique de votre aspirateur.
La partie située après la barre oblique est importante.
Pour vérifier la compatibilité de la carte SS-2230002496, comparez le code complet avec les appareils répertoriés dans les catalogues de pièces détachées.
La couleur du boîtier ou l'apparence de la gâchette ne suffisent pas à garantir la correspondance.
Faut-il remplacer la gâchette complète ?
Pas nécessairement.
Lorsque la gâchette mécanique est intacte et que la panne provient uniquement de la petite carte électronique, le remplacement du circuit imprimé peut suffire.
En revanche, si la gâchette est cassée, déformée ou que son mécanisme est détérioré, une autre intervention peut être nécessaire.
Il est donc utile de distinguer :
-
Un défaut mécanique de la gâchette.
-
Un défaut du circuit électronique de commande.
-
Un problème de connecteur.
-
Une panne de batterie ou d'alimentation.
-
Une défaillance d'un autre module de l'aspirateur.
Le diagnostic permet d'éviter le remplacement inutile d'un composant qui fonctionne correctement.
Conseils avant de remplacer la carte SS-2230002496
Le remplacement nécessite l'accès au système de commande de l'aspirateur balai.
Avant toute intervention, éteignez l'appareil, débranchez le chargeur et retirez la batterie amovible lorsque la procédure du fabricant le permet.
Il est important de ne pas manipuler les circuits électroniques lorsque l'appareil est alimenté.
Le démontage doit être effectué avec précaution afin de ne pas endommager les clips, les nappes et les connecteurs.
Repérez la position de l'ancienne carte avant son retrait.
Lors du remontage, vérifiez que la nouvelle platine est correctement positionnée et raccordée.
Ne forcez pas sur les connecteurs et ne modifiez jamais le câblage pour installer une carte différente.
Rowenta propose des tutoriels de remplacement de la carte ON/OFF/Boost pour certains modèles X-Force Flex 11.60 et 12.60.
Suivez la procédure correspondant exactement à votre appareil ou faites appel à un réparateur qualifié.
Retrouvez vos pièces détachées Rowenta X-Force Flex sur Misterpieces
Une commande marche/arrêt défectueuse ne nécessite pas systématiquement de remplacer tout votre aspirateur balai.
Lorsque la panne est localisée sur cette petite platine, la carte de commande Rowenta SS-2230002496 permet de renouveler le composant concerné sur les modèles compatibles.
Sur Misterpieces, retrouvez les pièces détachées pour aspirateurs Rowenta X-Force Flex : cartes électroniques, batteries, moteurs, filtres, brosses motorisées, tubes flexibles et accessoires de réparation.
Référence constructeur : SS-2230002496.
Désignation : carte électronique de commande ON/OFF/Boost.
Gamme principale : Rowenta X-Force Flex 11.60 et 12.60.
Fonctions : commande de mise en marche, d'arrêt et du mode Boost.
Vérifiez toujours la référence technique complète de votre aspirateur avant commande.
