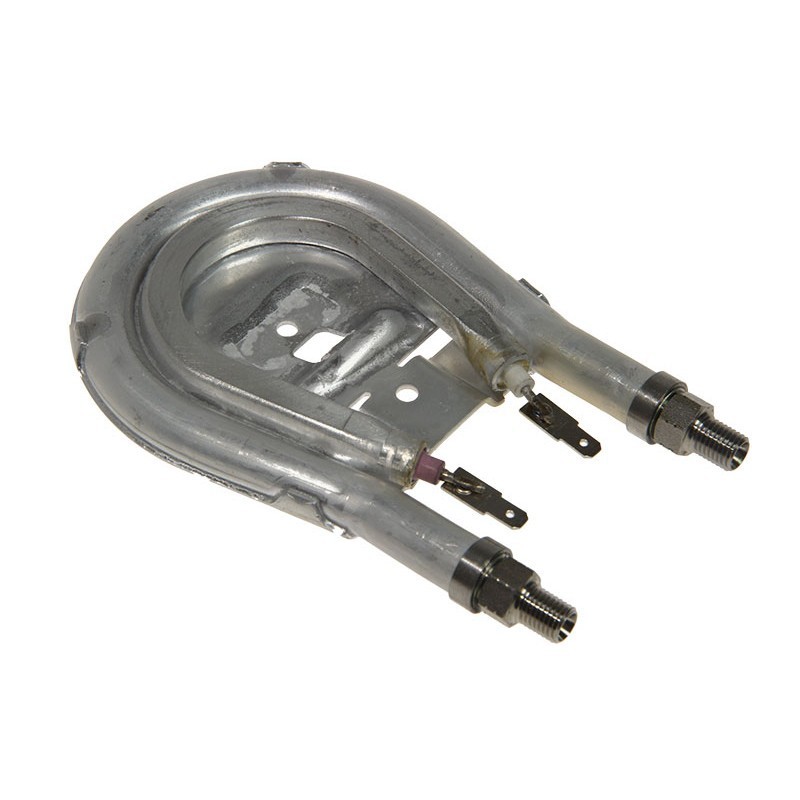

Résistance machine à café DeLonghi 5513227931 - Élément chauffant vapeur 1000 W
La résistance pour machine à café DeLonghi 5513227931 est une pièce détachée de chauffage de 1 000 W sous 230 V, conçue pour certaines machines à café automatiques de la marque DeLonghi.
Également connue sous la référence 7332196700, cette résistance intervient dans le circuit de production de vapeur de nombreux robots café, notamment certaines machines des gammes Magnifica, PrimaDonna et PrimaDonna S.
Votre machine à café DeLonghi ne produit plus de vapeur, ne chauffe plus correctement le circuit vapeur ou rencontre des difficultés lors de la préparation de boissons lactées ? Une résistance chauffante défectueuse peut être à l'origine du problème.
Le remplacement de la résistance DeLonghi 5513227931 permet de remettre en état le circuit de chauffe concerné lorsque le diagnostic confirme une défaillance de cet élément.
À quoi sert la résistance DeLonghi 5513227931 ?
Certaines machines à café automatiques DeLonghi utilisent des circuits de chauffage adaptés aux différentes fonctions de l'appareil.
La préparation du café et la production de vapeur peuvent nécessiter des éléments chauffants distincts.
La résistance 5513227931 est destinée à chauffer l'eau dans le circuit vapeur des appareils compatibles.
Cette fonction est particulièrement importante sur les machines disposant d'un système de préparation de cappuccinos ou d'autres boissons lactées.
Son rôle est notamment de :
-
Chauffer l'eau dans le circuit vapeur.
-
Participer à la production de vapeur nécessaire aux fonctions de l'appareil.
-
Contribuer au fonctionnement des systèmes de préparation de boissons lactées, selon le modèle.
-
Remplacer un élément chauffant de vapeur défectueux.
-
Permettre une réparation ciblée du circuit de chauffage.
Cette résistance ne doit pas être confondue avec le thermobloc principal chargé de chauffer l'eau destinée à l'extraction du café, lorsque l'appareil dispose de deux circuits distincts.
Une résistance de 1 000 W sous 230 V
L'élément chauffant DeLonghi 5513227931 présente les caractéristiques électriques suivantes :
-
Puissance nominale : 1 000 W
-
Tension nominale : 230 V
-
Type : résistance de chauffe pour machine à café
-
Application principale : circuit vapeur
Les dimensions publiées par plusieurs fournisseurs sont d'environ 135 mm de longueur, 85 mm de largeur et 15 mm de hauteur.
Ces mesures sont indicatives et ne remplacent pas la vérification du montage.
La puissance et la tension doivent correspondre aux spécifications prévues par le constructeur.
Une résistance possédant une forme similaire, mais une puissance ou des raccordements différents, ne constitue pas nécessairement une pièce de remplacement compatible.
Quels sont les symptômes d'une résistance vapeur défectueuse ?
Une panne de la résistance peut perturber certaines fonctions de la machine à café.
La machine ne produit plus de vapeur
Si le circuit vapeur ne chauffe plus, l'appareil peut être incapable de produire la vapeur nécessaire à son fonctionnement normal.
Une résistance coupée fait partie des causes possibles.
Cependant, le problème peut également provenir d'une protection thermique, d'un capteur ou d'une anomalie de commande électronique.
La préparation des boissons lactées ne fonctionne plus correctement
Sur les machines compatibles équipées d'un système de préparation du lait, une défaillance du chauffage de vapeur peut empêcher le fonctionnement normal de certaines recettes.
Une mousse de lait insuffisante ne prouve toutefois pas à elle seule que la résistance est défectueuse.
Un circuit encrassé ou une anomalie du système de lait peut provoquer des symptômes similaires.
La machine signale un défaut de chauffage
Certains modèles peuvent interrompre une fonction ou afficher une anomalie lorsqu'une température attendue n'est pas atteinte.
La signification du message doit être vérifiée dans la documentation du modèle concerné.
Le chauffage fonctionne de manière anormale
Une montée en température insuffisante ou absente peut orienter le diagnostic vers le circuit de chauffe.
Le remplacement de la résistance 5513227931 doit être envisagé uniquement après confirmation de sa défaillance.
Compatibilité avec les machines DeLonghi PrimaDonna S
La référence 5513227931 est notamment répertoriée pour plusieurs machines à café automatiques PrimaDonna S.
Exemples de modèles documentés :
-
ECAM 26.455.B
-
ECAM 26.455.GRB
-
ECAM 26.455.WB
-
ECAM 26.455.YEB
-
ECAM 26.455.BWB
-
ECAM 26.455.GYB
-
ECAM 26.455.RB
Ces machines existent sous différentes versions commerciales.
Pour certaines références, les catalogues indiquent également un code produit numérique.
Par exemple :
-
0132215161 : ECAM 26.455.B
-
0132215173 : ECAM 26.455.GRB
-
0132215174 : ECAM 26.455.WB
La compatibilité doit être vérifiée avec la référence complète et le code produit de la machine.
Compatibilité avec les machines DeLonghi Magnifica
La résistance vapeur DeLonghi 5513227931 est également répertoriée pour plusieurs machines des gammes Magnifica.
Parmi les modèles documentés figurent :
-
DeLonghi ESAM 3600.S – Magnifica
-
DeLonghi ESAM 4400
-
DeLonghi ESAM 4500 – Magnifica
Certaines variantes de ces modèles peuvent présenter des configurations différentes.
Il est donc important de contrôler le code produit et la version technique de la machine.
La seule mention Magnifica ne suffit pas pour sélectionner cette résistance : toutes les machines de cette gamme ne possèdent pas le même circuit de chauffe.
Compatibilité avec les machines ECAM et PrimaDonna Avant
La référence 5513227931 est également retrouvée pour d'autres robots café DeLonghi.
Exemples de modèles compatibles répertoriés :
-
ECAM 22.360.S
-
ECAM 28.465.BG
-
ESAM 6720 – PrimaDonna Avant
D'autres machines des familles ECAM, ESAM et ETAM peuvent également utiliser cet élément chauffant.
La liste des appareils compatibles peut varier selon les versions de fabrication.
Avant commande, vérifiez la correspondance avec le code exact de votre machine DeLonghi.
Références 5513227931 et 7332196700
Lors d'une recherche de résistance pour machine à café DeLonghi, plusieurs numéros peuvent apparaître.
La référence principale est :
5513227931
Les distributeurs spécialisés indiquent également :
-
7332196700
-
IT0286, comme référence commerciale dans certains catalogues.
La référence 7332196700 est notamment utilisée pour désigner une résistance de vapeur correspondant à cette famille de pièces.
La présence d'une référence associée doit être confirmée avec le modèle exact de la machine et la configuration des raccordements.
Cela est particulièrement important lorsque le constructeur a modifié la conception d'une pièce au cours de la fabrication.
Attention aux anciennes versions et aux raccordements hydrauliques
Un point important concerne l'évolution des raccordements de cette résistance.
Certains catalogues spécialisés signalent qu'une ancienne version, utilisée notamment sur des appareils fabriqués avant une évolution intervenue en 2013, comportait des jonctions en plastique.
La version de remplacement peut présenter des jonctions métalliques.
Cette modification peut nécessiter l'utilisation de tubes adaptés au nouveau montage.
Les références de canules en téflon indiquées par certains fournisseurs sont :
-
5513222401 – canule de 180 mm
-
5513222421 – canule de 335 mm
Ces canules ne doivent pas être considérées comme systématiquement incluses avec la résistance ni nécessaires sur toutes les machines.
Leur utilisation dépend de la configuration et de la version de l'appareil.
Il est donc recommandé de comparer le système de raccordement de la résistance d'origine avec celui de la pièce de remplacement.
Si votre machine utilise l'ancienne configuration, vérifiez les éléments complémentaires nécessaires avant toute commande.
Quelle différence entre résistance vapeur et thermobloc café ?
Certaines machines automatiques disposent de plusieurs éléments de chauffage.
Ces composants ne remplissent pas nécessairement la même fonction.
La résistance vapeur
La résistance DeLonghi 5513227931 est utilisée dans le circuit destiné à la production de vapeur sur les appareils compatibles.
Elle contribue notamment aux fonctions de vapeur et, selon le modèle, à la préparation des boissons lactées.
Le thermobloc café
Le thermobloc destiné au café chauffe l'eau nécessaire à l'extraction de la boisson.
Sa conception, sa puissance et ses raccordements peuvent différer de ceux de la résistance vapeur.
Une machine qui prépare encore du café chaud mais ne produit plus de vapeur peut présenter un défaut propre au circuit vapeur.
Cependant, cette distinction ne remplace pas un diagnostic technique.
Pourquoi une résistance de machine à café peut-elle tomber en panne ?
Un élément chauffant fonctionne en transformant l'énergie électrique en chaleur.
Au fil des utilisations, différentes contraintes peuvent affecter son fonctionnement.
Une coupure de l'élément chauffant
Une défaillance interne peut empêcher le passage normal du courant.
La résistance ne chauffe alors plus.
Un problème de connexion électrique
Une cosse mal fixée ou détériorée peut perturber l'alimentation du circuit.
Un défaut de protection thermique
Certaines machines disposent de protections destinées à interrompre le chauffage en cas de fonctionnement anormal.
Une protection ouverte peut empêcher la chauffe sans que la résistance soit elle-même défectueuse.
Une anomalie de régulation
Un capteur de température ou un module électronique défaillant peut perturber la commande de chauffe.
Un problème hydraulique
Un circuit obstrué ou présentant un défaut de circulation d'eau peut également provoquer un fonctionnement anormal de la vapeur.
Le diagnostic doit permettre de distinguer une véritable panne de résistance d'un problème situé sur les composants associés.
Comment savoir si la résistance DeLonghi est hors service ?
Le contrôle d'un élément chauffant nécessite des compétences adaptées.
Un professionnel peut notamment examiner :
-
L'état des connexions électriques.
-
L'absence de dommage visible.
-
L'état des raccordements hydrauliques.
-
La continuité électrique de la résistance.
-
Le fonctionnement des protections thermiques.
-
Les informations transmises par les capteurs.
-
La commande électronique du chauffage.
Les mesures doivent être réalisées avec un équipement adapté et selon la procédure technique du modèle.
Une résistance défectueuse ne doit pas être remplacée sans vérifier les éléments susceptibles d'avoir provoqué sa panne.
Comment remplacer la résistance 5513227931 ?
Le remplacement d'un élément chauffant de machine à café implique une intervention sur des circuits électriques et hydrauliques.
La résistance peut être raccordée à des composants soumis à des températures élevées.
Avant toute intervention :
-
Débranchez complètement la machine à café.
-
Laissez-la refroidir intégralement.
-
Respectez les précautions liées à la présence éventuelle d'eau chaude et de pression résiduelle.
-
Identifiez la résistance d'origine et ses raccordements.
-
Vérifiez la référence de remplacement.
-
Contrôlez les éventuelles différences entre ancienne et nouvelle version.
-
Respectez la documentation technique du constructeur.
Le démontage et le remontage doivent être effectués sans modifier les dispositifs électriques ou de sécurité.
Après remplacement, il est nécessaire de vérifier l'absence de fuite et le fonctionnement normal du circuit.
Cette opération doit être confiée à une personne disposant des compétences nécessaires en réparation de machines à café.
Caractéristiques techniques de la résistance DeLonghi 5513227931
Identification :
-
Référence constructeur : 5513227931
-
Référence associée : 7332196700
-
Référence commerciale répertoriée : IT0286
-
Fabricant : DeLonghi
-
Type : élément chauffant / résistance vapeur
Caractéristiques électriques :
-
Puissance : 1 000 W
-
Tension : 230 V
Dimensions indicatives :
-
Longueur : 135 mm
-
Largeur : 85 mm
-
Hauteur : 15 mm
Application :
-
Machine à café automatique DeLonghi
-
Circuit de chauffage vapeur sur les appareils compatibles
Gammes répertoriées :
-
Magnifica
-
PrimaDonna
-
PrimaDonna S
-
Certaines machines ECAM, ESAM et ETAM
Point de vigilance : vérifier les raccordements hydrauliques et les éventuelles modifications entre anciennes et nouvelles versions.
Pourquoi remplacer uniquement la résistance vapeur ?
Une machine à café automatique peut rester réparable même lorsqu'une fonction de chauffage ne fonctionne plus.
Si le problème est limité à la résistance vapeur et que les autres composants sont en bon état, un remplacement ciblé peut permettre de conserver l'appareil.
La résistance DeLonghi 5513227931 permet de remplacer l'élément chauffant défectueux sur les modèles compatibles.
Cette réparation peut contribuer à :
-
Rétablir le fonctionnement du circuit vapeur.
-
Retrouver les fonctions de préparation prévues par la machine.
-
Éviter le remplacement complet d'un robot café encore fonctionnel.
-
Prolonger sa durée d'utilisation.
-
Limiter les déchets électroménagers.
Le remplacement reste conditionné à un diagnostic confirmant que la résistance est bien responsable du dysfonctionnement.
Retrouvez vos résistances et pièces détachées DeLonghi sur Misterpieces
La résistance pour machine à café DeLonghi - 5513227931 est un élément chauffant de 1 000 W sous 230 V, destiné au circuit vapeur de nombreuses machines à café automatiques compatibles.
Également identifiée sous la référence 7332196700, elle permet de remplacer une résistance défectueuse sur certains modèles Magnifica, PrimaDonna et PrimaDonna S.
Sur Misterpieces, retrouvez vos pièces détachées pour machines à café DeLonghi : résistances chauffantes, thermoblocs, pompes, électrovannes, joints, raccords et autres composants de réparation.
Référence constructeur : 5513227931.
Référence associée : 7332196700.
Type de pièce : résistance chauffante vapeur.
Puissance : 1 000 W.
Tension : 230 V.
Application : machines à café automatiques DeLonghi compatibles.
Attention : certaines versions nécessitent des raccordements hydrauliques adaptés.
Avant commande, vérifiez la référence complète de votre machine ainsi que les connexions électriques et hydrauliques de la résistance d'origine.
