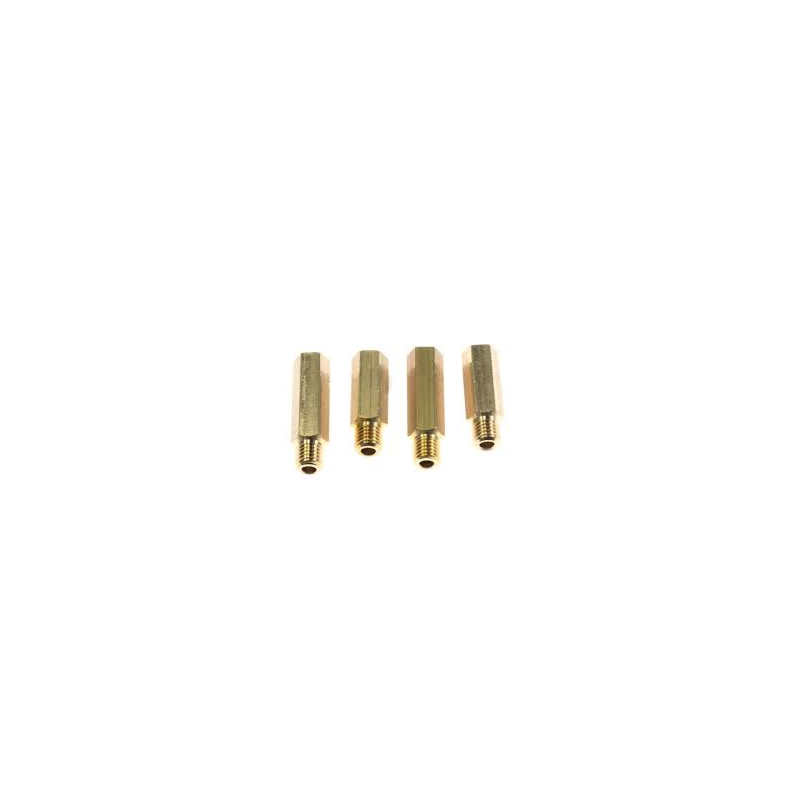

Kit injecteurs gaz naturel Brandt 77X8408 - Jeu de 4 gicleurs pour table de cuisson
Le kit injecteurs gaz naturel pour table de cuisson Brandt - 77X8408 est un ensemble de pièces détachées destiné à l'alimentation des brûleurs de certaines tables de cuisson et cuisinières à gaz.
Ce jeu de 4 gicleurs d'origine Brandt est composé d'injecteurs de différents calibres permettant de doser le gaz naturel en fonction des caractéristiques des foyers.
La composition répertoriée pour cette référence comprend deux injecteurs de calibre 94, un injecteur de calibre 121 et un injecteur de calibre 137.
La référence 77X8408 est notamment utilisée sur certains appareils Brandt, De Dietrich, Sauter, Fagor et Vedette.
Elle permet de remplacer les gicleurs concernés ou de réaliser une adaptation au gaz naturel, uniquement lorsque le fabricant autorise cette configuration.
À quoi servent les injecteurs d'une table de cuisson à gaz ?
Les brûleurs d'une table de cuisson doivent recevoir une quantité de gaz adaptée à leur puissance.
L'injecteur, également appelé gicleur gaz, est une petite pièce métallique généralement filetée, comportant un orifice calibré.
Cet orifice détermine une partie des conditions de passage du gaz vers le brûleur.
Les injecteurs remplissent plusieurs fonctions :
-
Calibrer le débit de gaz de chaque foyer.
-
Adapter l'alimentation aux caractéristiques du brûleur.
-
Permettre le fonctionnement avec le type de gaz prévu.
-
Participer aux conditions de combustion définies par le constructeur.
-
Remplacer un injecteur d'origine inadapté ou endommagé.
Le diamètre de l'orifice ne doit pas être choisi arbitrairement.
Chaque injecteur doit correspondre au brûleur et au gaz indiqués dans la documentation du fabricant.
Composition du kit Brandt 77X8408
Le jeu d'injecteurs gaz naturel 77X8408 est répertorié avec quatre gicleurs de calibres différents.
| Calibre | Quantité |
|---|---|
| 94 | 2 |
| 121 | 1 |
| 137 | 1 |
| Total | 4 injecteurs |
Ces nombres correspondent aux marquages des injecteurs.
Sur les gicleurs utilisant une désignation en centièmes de millimètre, ils indiquent le diamètre nominal de l'orifice calibré.
Il ne faut pas confondre le calibre d'un injecteur avec son diamètre extérieur ou la dimension de son filetage.
La composition doit être rapprochée du tableau de correspondance fourni pour la table de cuisson concernée.
Pourquoi les quatre injecteurs n'ont-ils pas le même calibre ?
Une table de cuisson possède généralement plusieurs foyers présentant des puissances différentes.
Selon sa conception, elle peut comporter :
-
Un brûleur auxiliaire pour les cuissons à faible puissance.
-
Un ou plusieurs brûleurs semi-rapides.
-
Un brûleur rapide.
-
Un foyer de puissance supérieure, selon le modèle.
Chaque brûleur doit recevoir un débit de gaz correspondant à ses caractéristiques.
C'est pourquoi un jeu d'injecteurs peut comprendre plusieurs calibres.
Le kit 77X8408 comporte notamment les repères 94, 121 et 137.
L'affectation exacte de ces injecteurs doit être effectuée conformément au tableau de réglage du modèle de table de cuisson.
Un même kit peut être utilisé sur différentes configurations d'appareils, mais il ne faut jamais intervertir les gicleurs sans vérifier leur emplacement prévu.
Un kit destiné au gaz naturel
Le kit Brandt 77X8408 est spécialement répertorié pour le gaz naturel.
Il est important de distinguer le gaz naturel des gaz de pétrole liquéfiés, notamment le butane et le propane.
Ces combustibles présentent des caractéristiques différentes et nécessitent des équipements adaptés.
Les injecteurs prévus pour une alimentation au butane ou au propane ne doivent pas être considérés comme interchangeables avec ceux destinés au gaz naturel.
Un mauvais jeu d'injecteurs peut provoquer une combustion incorrecte et présenter des risques pour la sécurité.
La référence du kit doit donc correspondre à la configuration gaz autorisée pour l'appareil.
Peut-on convertir une table de cuisson du butane au gaz naturel ?
Certaines tables de cuisson sont conçues pour fonctionner avec plusieurs types de gaz, sous réserve d'une adaptation conforme aux instructions du constructeur.
Lorsqu'une conversion est autorisée, le changement d'injecteurs peut être nécessaire.
Le jeu 77X8408 est destiné à certaines configurations au gaz naturel.
Cependant, le remplacement des gicleurs ne constitue pas à lui seul une conversion complète.
Selon le modèle, il peut également être nécessaire de vérifier :
-
L'homologation de l'appareil pour le gaz naturel.
-
La pression d'alimentation.
-
Le raccordement gaz.
-
Le calibre et l'emplacement de chaque injecteur.
-
Le réglage des débits réduits.
-
Le fonctionnement des sécurités.
-
L'étanchéité du circuit.
-
La qualité de la combustion.
La conversion doit être réalisée par un professionnel qualifié, conformément aux prescriptions du fabricant et à la réglementation applicable.
Compatibilité avec les tables de cuisson Brandt
Le kit injecteurs gaz naturel 77X8408 est répertorié pour différentes tables de cuisson Brandt.
Exemples de modèles compatibles recensés :
-
Brandt BG60W/6
-
Brandt BIG60B/5
-
Brandt BP411WU11
-
Brandt BP411XU11
-
Brandt GS60W1
-
Brandt GS60X1
-
Brandt T631KB6
-
Brandt T631KB7
-
Brandt T631KB8
-
Brandt T631KC6
-
Brandt T631KC7
-
Brandt T631KC8
-
Brandt T64GB6
-
Brandt T64GB7
Ces modèles sont présents dans les catalogues de compatibilité de la référence 77X8408.
Il est indispensable de vérifier l'indice de fabrication de l'appareil, car plusieurs versions d'un même modèle peuvent utiliser des configurations différentes.
Compatibilité avec les tables De Dietrich
Le kit est également répertorié pour plusieurs tables de cuisson De Dietrich.
Exemples de références concernées :
-
De Dietrich DTG101BE11
-
De Dietrich DTG101BE14
-
De Dietrich DTG101XE11
-
De Dietrich DTG101XE12
-
De Dietrich DTG101XE13
-
De Dietrich DTG101XE14
-
De Dietrich DTG112BE11
-
De Dietrich DTG112BE13
-
De Dietrich DTG115XE11
-
De Dietrich DTG115XE13
-
De Dietrich DTG115XE14
Ces compatibilités concernent les versions techniques répertoriées.
Le numéro exact de la table et son identification constructeur doivent être contrôlés avant commande.
Compatibilité avec Sauter, Fagor et Vedette
La référence 77X8408 figure également dans les catalogues pour certains appareils des marques :
-
Sauter
-
Fagor
-
Vedette
-
Thomson
-
Thermor
D'autres applications sont recensées selon les modèles et les générations de fabrication.
Ces marques peuvent partager certaines configurations de brûleurs et d'injecteurs.
Cela ne signifie pas que tous leurs appareils à gaz sont compatibles avec ce kit.
Il faut vérifier la référence exacte de la table et le type de gaz prévu.
Comment reconnaître un injecteur de gaz naturel ?
Les injecteurs présentent généralement un petit marquage numérique.
Ce numéro identifie le calibre de l'orifice.
Pour le kit Brandt 77X8408, les calibres répertoriés sont :
-
94
-
94
-
121
-
137
Ces repères servent à distinguer les gicleurs.
Ils ne doivent pas être confondus avec une référence constructeur complète.
Par ailleurs, deux injecteurs portant un même calibre peuvent présenter des filetages ou des formes différentes.
La compatibilité ne doit donc pas reposer uniquement sur la valeur du marquage.
Pourquoi remplacer les injecteurs d'une plaque à gaz ?
Le remplacement des gicleurs peut être nécessaire dans plusieurs situations.
Conversion du type de gaz
Lorsque le constructeur l'autorise, une table de cuisson peut nécessiter des injecteurs différents pour fonctionner au gaz naturel.
Injecteur endommagé
Un filetage détérioré ou une pièce ayant subi une modification peut nécessiter un remplacement.
Mauvaise référence installée
Un appareil équipé d'injecteurs ne correspondant pas au gaz utilisé doit être remis en conformité.
Réparation après diagnostic
Un professionnel peut identifier un injecteur inadapté ou défectueux dans le cadre d'un contrôle du système de combustion.
Un injecteur simplement encrassé ne nécessite pas systématiquement un remplacement, mais son entretien doit respecter les recommandations du fabricant.
Il ne faut jamais modifier le diamètre de son orifice à l'aide d'un foret ou d'un outil pointu.
Ma table Brandt présente des flammes jaunes ou irrégulières
Une flamme anormale peut signaler un problème de combustion.
Plusieurs causes sont possibles :
-
Un injecteur inadapté.
-
Une couronne de brûleur mal positionnée.
-
Un chapeau de brûleur incorrectement installé.
-
Des orifices encrassés.
-
Un défaut d'alimentation.
-
Un réglage incorrect.
Une flamme jaune persistante, une production de suie ou une combustion instable doivent conduire à cesser l'utilisation du foyer et à faire contrôler l'appareil.
Le remplacement du kit 77X8408 ne doit pas être envisagé sans vérifier que les injecteurs sont réellement responsables.
Quelle différence entre injecteur, couronne et chapeau de brûleur ?
Un brûleur à gaz comprend plusieurs composants aux fonctions distinctes.
L'injecteur
Il calibre le passage du gaz.
La couronne ou tête de brûleur
Elle comporte les passages nécessaires à la répartition du mélange combustible.
Le chapeau de brûleur
Il recouvre la tête du brûleur et contribue à la formation correcte des flammes.
La bougie d'allumage
Elle produit une étincelle sur les appareils équipés d'un allumage électrique.
Le thermocouple
Lorsqu'il est présent, il participe à la sécurité de flamme.
Le kit Brandt 77X8408 comprend des injecteurs et ne remplace pas les autres éléments de brûleur.
Comment identifier le bon kit d'injecteurs pour sa table de cuisson ?
Avant de commander le jeu d'injecteurs Brandt 77X8408, plusieurs informations doivent être vérifiées.
Les principaux éléments sont :
-
La marque de la table de cuisson.
-
La référence commerciale complète.
-
Le code produit ou l'indice de fabrication.
-
Le type de gaz actuellement utilisé.
-
La configuration gaz prévue.
-
Le nombre et la puissance des brûleurs.
-
La référence du kit prescrite par le constructeur.
La plaque signalétique de l'appareil permet généralement de relever les informations nécessaires.
La correspondance constructeur reste le critère le plus fiable pour choisir un kit de gicleurs.
Installation et sécurité des injecteurs gaz naturel
Le remplacement des injecteurs implique une intervention sur le circuit d'alimentation en gaz.
Une erreur de calibre, de positionnement ou de réglage peut entraîner une combustion anormale.
Cette opération doit être confiée à un professionnel qualifié.
L'intervention doit comprendre les contrôles prévus par le fabricant, notamment la conformité du montage, les réglages nécessaires, l'étanchéité et la qualité de la combustion.
Il ne faut jamais agrandir un injecteur, modifier son filetage ou tenter d'adapter un gicleur non prévu pour l'appareil.
En cas d'odeur de gaz, il est indispensable de respecter les consignes d'urgence et de ne pas utiliser la table de cuisson.
Caractéristiques techniques du kit Brandt 77X8408
Identification :
-
Référence constructeur : 77X8408
-
Code EAN : 3251430554398
-
Fabricant : Brandt
-
Type : jeu d'injecteurs gaz naturel
-
Origine : pièce d'origine constructeur
Composition répertoriée :
-
2 injecteurs calibre 94
-
1 injecteur calibre 121
-
1 injecteur calibre 137
Total : 4 injecteurs.
Application :
-
Table de cuisson à gaz compatible.
-
Certaines cuisinières compatibles.
-
Gaz naturel uniquement pour cette configuration.
Marques répertoriées :
-
Brandt
-
De Dietrich
-
Sauter
-
Fagor
-
Vedette
-
Thomson
-
Thermor
Fonction :
-
Calibrage du débit de gaz de chaque brûleur.
-
Adaptation du circuit d'alimentation aux caractéristiques prévues par le constructeur.
Conditionnement : 1 kit de 4 injecteurs selon la composition répertoriée.
Pourquoi choisir le jeu d'injecteurs d'origine Brandt ?
La référence constructeur 77X8408 permet de retrouver un ensemble de gicleurs prévu pour certaines configurations d'appareils à gaz.
L'utilisation d'un kit correspondant au modèle facilite l'identification des pièces nécessaires.
Elle évite notamment de sélectionner des injecteurs uniquement sur la base de leur forme ou de leur diamètre extérieur.
Les avantages d'une référence constructeur adaptée sont :
-
Une composition prévue pour les appareils concernés.
-
Des calibres identifiés.
-
Une correspondance avec la documentation de certaines tables de cuisson.
-
La possibilité de conserver un appareil compatible lors d'une adaptation au gaz autorisée.
-
Une réparation ciblée lorsque les injecteurs sont réellement à remplacer.
La sécurité dépend toutefois également de la qualité de l'installation et des réglages effectués.
Retrouvez vos injecteurs gaz naturel sur Misterpieces
Le kit injecteurs gaz naturel pour table de cuisson Brandt - 77X8408 est un jeu de quatre gicleurs d'origine constructeur, destiné à certaines tables de cuisson et cuisinières compatibles.
Il comprend les calibres 94, 94, 121 et 137, utilisés pour adapter le débit de gaz aux caractéristiques des brûleurs concernés.
Sur Misterpieces, retrouvez également vos pièces détachées pour tables de cuisson à gaz : kits d'injecteurs gaz naturel, injecteurs butane-propane, couronnes de brûleurs, chapeaux, bougies d'allumage, thermocouples et accessoires de réparation.
Référence constructeur : 77X8408.
Code EAN : 3251430554398.
Type : kit injecteurs gaz naturel.
Composition répertoriée : 4 gicleurs.
Calibres : 94 × 2, 121 × 1, 137 × 1.
Application : tables de cuisson et cuisinières compatibles.
Marques principales : Brandt, De Dietrich, Sauter et Fagor.
Avant commande, vérifiez la référence complète de votre appareil. Le remplacement des injecteurs et les réglages du gaz doivent être confiés à un professionnel qualifié.
