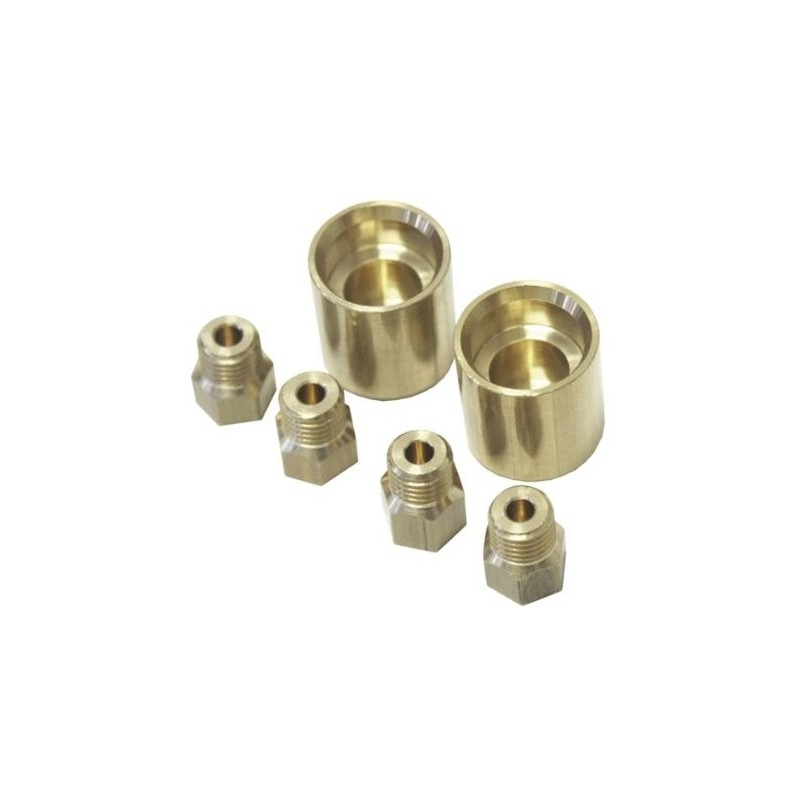

Kit injecteurs gaz naturel Brandt 76X9344 - Jeu de 6 gicleurs pour table de cuisson et cuisinière

Le kit injecteurs gaz naturel pour table de cuisson Brandt - 76X9344 est un jeu de pièces détachées destiné à certaines tables de cuisson et cuisinières des marques Brandt, Sauter, Vedette, Thermor, Thomson et De Dietrich.

Composé de 6 injecteurs de différents calibres, ce kit permet d'équiper les brûleurs concernés avec des gicleurs adaptés à une alimentation au gaz naturel.

Les injecteurs jouent un rôle essentiel dans le fonctionnement d'une table de cuisson à gaz. Leur orifice calibré permet de réguler le passage du combustible en fonction des caractéristiques du brûleur.

La référence 76X9344 est répertoriée pour de nombreux appareils des gammes Brandt et Sauter, ainsi que pour certaines cuisinières Vedette et Thomson.

À quoi sert un injecteur de gaz naturel ?

L'injecteur, également appelé gicleur de gaz, est une petite pièce métallique installée dans le circuit d'alimentation du brûleur.

Il possède un orifice de diamètre précisément défini.

Lorsque le gaz traverse cet orifice, son débit est adapté aux caractéristiques du brûleur concerné, dans les conditions de pression prévues par le constructeur.

Les injecteurs permettent notamment de :

• Calibrer le débit de gaz alimentant les brûleurs.

• Adapter l'alimentation aux puissances des foyers.

• Respecter la configuration de gaz autorisée.

• Participer aux conditions normales de combustion.

• Remplacer des gicleurs d'origine endommagés ou inadaptés.

Un injecteur incorrect peut entraîner une combustion anormale et présenter des risques importants.

Il est indispensable d'utiliser les calibres prévus pour le modèle exact de la table de cuisson ou de la cuisinière.

Composition du kit injecteurs Brandt 76X9344

Le kit contient 6 injecteurs gaz naturel, répartis entre plusieurs calibres.

Diamètre de montage répertorié : 6 mm.

Les numéros correspondent aux calibres des injecteurs.

Les modèles 113 et 135 à emboîter possèdent une configuration particulière qui doit être respectée lors du remplacement.

La présence de six gicleurs dans le kit ne signifie pas que chaque appareil compatible comporte six brûleurs. La composition permet de couvrir différentes configurations et les injecteurs nécessaires doivent être déterminés à partir de la documentation constructeur.

Pourquoi les calibres sont-ils différents ?

Les brûleurs d'une table de cuisson n'ont pas tous la même puissance.

Selon le modèle, l'appareil peut comporter :

• Un brûleur auxiliaire.

• Un ou plusieurs brûleurs semi-rapides.

• Un brûleur rapide.

• Un brûleur de grande puissance.

• Éventuellement un brûleur de four ou de gril sur une cuisinière.

Chaque brûleur nécessite un débit de gaz correspondant à sa conception.

C'est pourquoi le kit 76X9344 comprend plusieurs injecteurs de calibres distincts.

L'affectation des calibres 94, 113, 135, 137 et 143 doit impérativement respecter le tableau constructeur de l'appareil.

Il ne faut pas déterminer leur position uniquement en fonction de leur taille apparente.

Gaz naturel, butane et propane : quelles différences ?

Les tables de cuisson à gaz peuvent être conçues pour fonctionner avec différentes catégories de combustibles.

Gaz naturel

Il est généralement distribué par le réseau de gaz.

Le kit Brandt 76X9344 correspond à une configuration prévue pour le gaz naturel.

Butane

Il est couramment utilisé en bouteille et nécessite des injecteurs et une alimentation adaptés.

Propane

Également utilisé en bouteille ou en citerne, il possède ses propres conditions d'alimentation.

Les injecteurs destinés au gaz naturel ne doivent pas être montés à la place de ceux prévus pour le butane ou le propane sans conversion autorisée et complète de l'appareil.

Une mauvaise configuration peut entraîner un débit de gaz incorrect, une combustion dangereuse ou un dysfonctionnement des brûleurs.

Peut-on convertir une cuisinière Brandt au gaz naturel ?

Certaines cuisinières sont prévues pour fonctionner avec plusieurs catégories de gaz.

Lorsque le fabricant autorise cette conversion, un changement des injecteurs peut être nécessaire.

La référence 76X9344 est destinée à certaines configurations fonctionnant au gaz naturel.

Cependant, la conversion ne consiste pas uniquement à remplacer les gicleurs.

Elle peut également nécessiter :

• La vérification de la catégorie de gaz autorisée.

• Le contrôle de la pression d'alimentation.

• La vérification des raccordements.

• Le remplacement des injecteurs adaptés à chaque brûleur.

• Le réglage des débits réduits.

• Des contrôles d'étanchéité.

• Une vérification de la qualité de combustion.

Cette intervention doit être confiée à un professionnel qualifié et respecter la documentation du constructeur.

Compatibilité avec les cuisinières Brandt

Le kit injecteurs gaz naturel 76X9344 est répertorié pour de nombreuses cuisinières Brandt.

Exemples de modèles compatibles :

• Brandt GB614/5

• Brandt GB624/5

• Brandt GB61SBW/1

• Brandt GB62SBW/5

• Brandt GTB624/1

• Brandt GTB626/5

• Brandt GTB6261/5

• Brandt KTB623/1

• Brandt KTB6240/5

• Brandt KTB6345/7

• Brandt KMB6242/5

• Brandt GC60C/5

• Brandt GC60W/5

• Brandt G610CBB1

• Brandt BGS60X1

Ces références sont présentes dans les catalogues de compatibilité de la pièce.

L'indice de fabrication doit être vérifié, notamment lorsque plusieurs versions d'un même modèle existent.

Compatibilité avec les cuisinières Sauter

La référence 76X9344 est également répertoriée pour plusieurs appareils Sauter.

Exemples de modèles :

• Sauter COTTAGE2/5

• Sauter COTTAGE3/1

• Sauter COTTAGE3/2

• Sauter RETRO3N5

• Sauter RETRO4B6

• Sauter RETRO4N6

• Sauter GC8B5

• Sauter GP13B7

• Sauter TP14M6

• Sauter TP15B6

Ces modèles correspondent à des familles d'appareils utilisant les injecteurs concernés.

La compatibilité doit être confirmée avec la référence complète de la cuisinière.

Compatibilité avec Vedette, Thomson et De Dietrich

Le kit est également présent dans les catalogues de pièces détachées de plusieurs autres marques.

Exemples d'appareils répertoriés :

• Vedette 63GC5

• Vedette 64GCA5

• Vedette 65KMA5

• Vedette 67KCA5

• Vedette 69KPA5

• Thomson CMP607P5

• Thomson CM60C5

• Thomson CG61C5

• De Dietrich CD1403E11

• De Dietrich CD4433F11

• De Dietrich CD9810H1/2

Cette liste n'est pas exhaustive.

Un modèle commercial ressemblant à une référence compatible ne garantit pas que le même kit d'injecteurs puisse être utilisé.

Comment identifier le bon kit injecteurs gaz naturel ?

Plusieurs jeux de gicleurs existent pour les appareils Brandt et les autres marques du groupe.

Avant de commander la référence 76X9344, vérifiez les éléments suivants :

• La marque de votre appareil.

• Le modèle commercial complet.

• L'indice de fabrication.

• La catégorie de gaz autorisée.

• Le type de gaz actuellement utilisé.

• Le nombre et le type de brûleurs.

• La référence du kit prescrite par le constructeur.

La plaque signalétique est généralement située à l'arrière de la cuisinière, dans un emplacement accessible après ouverture d'un élément prévu à cet effet, ou sous la table de cuisson selon les modèles.

La référence constructeur reste le critère prioritaire pour sélectionner le bon kit.

Quelle différence entre un injecteur à emboîter et un injecteur classique ?

Le kit Brandt 76X9344 présente une particularité : deux de ses injecteurs sont décrits comme des modèles à emboîter.

Leur conception de montage diffère des injecteurs classiques du kit.

Cette particularité doit être prise en compte lors de l'identification de la pièce.

Un injecteur classique ne doit pas être substitué à un modèle à emboîter simplement parce que son calibre semble proche.

La géométrie, le maintien et le circuit de gaz doivent correspondre exactement à la conception d'origine.

Pourquoi une flamme de gaz peut-elle devenir jaune ou irrégulière ?

Une flamme présentant une coloration ou un comportement anormal peut signaler un problème de combustion.

Plusieurs causes sont possibles :

• Un injecteur inadapté au type de gaz.

• Un brûleur encrassé.

• Une couronne mal positionnée.

• Un chapeau de brûleur déplacé.

• Un problème de pression d'alimentation.

• Un défaut de réglage.

Une flamme jaune persistante, une production de suie ou une odeur inhabituelle nécessitent l'arrêt de l'utilisation et un contrôle par un professionnel.

Le remplacement du kit d'injecteurs ne doit pas être effectué sans avoir identifié la cause réelle du problème.

Pourquoi ne faut-il jamais modifier le calibre d'un injecteur ?

Les injecteurs possèdent des orifices calibrés avec précision.

Une modification, même minime, peut affecter les conditions de fonctionnement du brûleur.

Il ne faut jamais :

• Agrandir l'orifice avec un foret.

• Modifier la forme d'un gicleur.

• Adapter un injecteur par usinage.

• Forcer un filetage incompatible.

• Intervertir arbitrairement les calibres.

• Monter un injecteur non prévu par le constructeur.

Un injecteur endommagé doit être remplacé par une pièce présentant les caractéristiques requises.

Installation des injecteurs Brandt 76X9344

Le remplacement des injecteurs concerne directement l'alimentation en gaz de l'appareil.

Il présente des risques en cas de montage incorrect.

L'opération doit être réalisée par un professionnel qualifié, capable de contrôler la conformité de l'installation, la correspondance des injecteurs, l'étanchéité et les réglages nécessaires.

Une vérification complète doit être effectuée avant la remise en service.

Il est déconseillé de continuer à utiliser un appareil dont les injecteurs ne correspondent pas au gaz distribué.

Caractéristiques techniques du kit Brandt 76X9344

Identification :

• Référence constructeur : 76X9344

• Type de pièce : kit injecteurs / gicleurs gaz naturel

• Fabricant référencé : Brandt

Composition :

• 2 injecteurs calibre 94

• 1 injecteur calibre 113 à emboîter

• 1 injecteur calibre 135 à emboîter

• 1 injecteur calibre 137

• 1 injecteur calibre 143

Total : 6 injecteurs.

Caractéristiques :

• Gaz : naturel

• Diamètre de montage indiqué : 6 mm

• Application : tables de cuisson et cuisinières compatibles

Principales marques répertoriées :

• Brandt

• Sauter

• Vedette

• Thermor

• Thomson

• De Dietrich

• Vestel

• Singer

• Far

• Boreal

Conditionnement : 1 kit de 6 injecteurs.

Pourquoi choisir le kit d'injecteurs Brandt 76X9344 ?

La référence 76X9344 permet d'identifier un ensemble de gicleurs correspondant à certaines configurations d'appareils.

Ses différents calibres permettent de couvrir les besoins des brûleurs prévus par les catalogues constructeur.

Les principaux intérêts du kit sont :

• Une référence précise pour la recherche de compatibilité.

• Un ensemble de six injecteurs de différents calibres.

• La présence de deux modèles à emboîter.

• Une utilisation prévue pour le gaz naturel.

• Une solution de remplacement pour certains appareils Brandt et marques associées.

La conformité du montage dépend toutefois du modèle exact et de l'intervention effectuée.

Retrouvez vos kits injecteurs gaz naturel sur Misterpieces

Le kit injecteurs gaz naturel pour table de cuisson Brandt - 76X9344 comprend 6 gicleurs, dont deux modèles à emboîter.

Il est répertorié pour différentes tables de cuisson et cuisinières Brandt, Sauter, Vedette, Thermor, Thomson et De Dietrich.

Sur Misterpieces, retrouvez également vos pièces détachées pour tables de cuisson et cuisinières à gaz : injecteurs gaz naturel, gicleurs butane-propane, chapeaux de brûleurs, couronnes, bougies d'allumage, thermocouples et accessoires de réparation.

Référence constructeur : 76X9344.

Type : kit injecteurs gaz naturel.

Composition : 6 gicleurs.

Calibres : 94 × 2, 113 × 1, 135 × 1, 137 × 1, 143 × 1.

Particularité : deux injecteurs à emboîter.

Application : tables de cuisson et cuisinières compatibles.

Avant commande, vérifiez la référence complète de votre appareil. L'installation et les réglages du gaz doivent être confiés à un professionnel qualifié.
