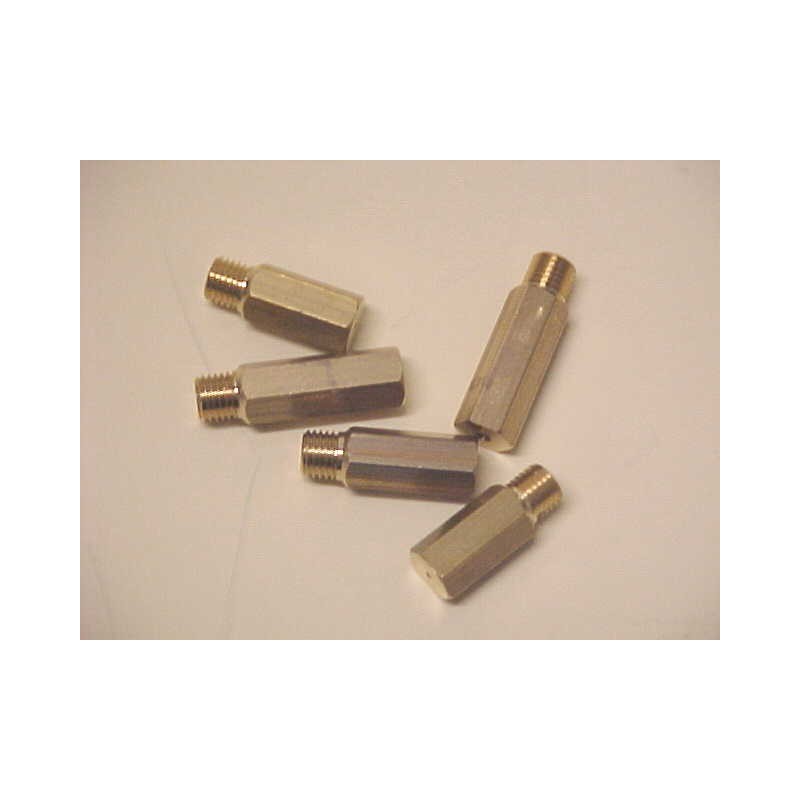

Kit injecteurs gaz naturel Brandt 76X3236 - Jeu de 5 gicleurs pour table de cuisson
Le kit injecteurs gaz naturel Brandt - 76X3236 est une pièce détachée d'origine constructeur destinée aux tables de cuisson et cuisinières compatibles fonctionnant au gaz naturel.
Composé de 5 gicleurs en laiton de calibres 88, 118, 133 et 148, cet ensemble permet d'équiper différents brûleurs conformément à la configuration prévue par le fabricant.
La référence 76X3236 est notamment répertoriée pour de nombreux appareils Brandt, Sauter, Vedette, Thermor, De Dietrich et d'autres marques utilisant des composants du groupe Brandt.
À quoi sert un injecteur de gaz ?
Un injecteur, également appelé gicleur gaz, est une petite pièce métallique installée dans le circuit d'alimentation d'un brûleur.
Son rôle consiste à laisser passer une quantité de gaz déterminée par le diamètre de son orifice.
Chaque brûleur possède des caractéristiques spécifiques : puissance, débit nécessaire et conditions de combustion.
Le bon choix de l'injecteur est donc indispensable pour assurer un fonctionnement conforme aux caractéristiques de l'appareil.
Les injecteurs participent notamment à :
-
L'alimentation des brûleurs en gaz.
-
La régulation du débit selon la puissance du foyer.
-
L'adaptation du système au combustible utilisé.
-
La combustion conforme aux réglages prévus par le constructeur.
Un injecteur inadapté peut provoquer un fonctionnement dangereux du brûleur.
Kit de 5 injecteurs gaz naturel Brandt 76X3236
La référence 76X3236 comprend cinq injecteurs présentant les calibres suivants :
| Calibre | Nombre |
|---|---|
| 88 | 2 injecteurs |
| 118 | 1 injecteur |
| 133 | 1 injecteur |
| 148 | 1 injecteur |
Les cinq pièces sont destinées aux différentes configurations de brûleurs prévues par les appareils compatibles.
Le diamètre extérieur de corps annoncé est de 6 mm.
Cette mesure ne doit pas être confondue avec le diamètre de l'orifice de passage du gaz.
L'affectation de chaque calibre dépend de la documentation technique du constructeur.
Pourquoi utiliser des injecteurs spécifiques au gaz naturel ?
Les appareils de cuisson peuvent être prévus pour fonctionner avec du gaz naturel, du butane ou du propane.
Ces combustibles possèdent des caractéristiques différentes, notamment en matière de pression d'alimentation et de combustion.
Le diamètre de passage du gaz doit donc être adapté.
Le kit Brandt 76X3236 est prévu pour des configurations de gaz naturel.
Il ne doit pas être confondu avec les sachets d'injecteurs butane / propane, tels que les références 76X3494 ou 74X1348, qui correspondent à d'autres ensembles.
Ces kits ne sont pas automatiquement interchangeables.
Dans quels cas remplacer les injecteurs gaz ?
Le remplacement des injecteurs peut être nécessaire dans différentes situations.
Conversion vers le gaz naturel
Lorsqu'un appareil compatible doit passer d'une alimentation au butane ou propane à une alimentation au gaz naturel, un jeu d'injecteurs adapté peut être requis.
Cette opération doit être expressément autorisée par le fabricant.
Injecteur endommagé
Un gicleur présentant une détérioration peut nécessiter son remplacement par une référence strictement adaptée.
Injecteurs incorrects
Un appareil équipé de gicleurs ne correspondant pas au gaz utilisé doit être remis en configuration conforme.
Remise en état d'un appareil
Lors d'une réparation, le professionnel peut être amené à contrôler les références et les calibres installés.
Un mauvais fonctionnement de brûleur ne signifie toutefois pas automatiquement que les injecteurs sont défectueux.
Compatibilité avec les tables de cuisson Brandt
Le kit gaz naturel Brandt 76X3236 est notamment répertorié pour les modèles suivants :
-
Brandt BG60B1
-
Brandt BG60B2
-
Brandt BG60W1
-
Brandt BG60W2
-
Brandt BG60X1
-
Brandt BG70W/1
-
Brandt BG70X/1
-
Brandt BG70X/2
-
Brandt BGE60W/1
-
Brandt T64GB1
-
Brandt T64GB2
-
Brandt T631KC1
-
Brandt T631KC2
-
Brandt TVN631K2
-
Brandt TVN631K5
Ces modèles correspondent à différentes générations de tables gaz.
La compatibilité doit être vérifiée avec la référence technique complète de l'appareil.
Compatibilité avec les appareils Sauter
Ce jeu d'injecteurs est également répertorié pour différents modèles Sauter, notamment :
-
Sauter GV500N2
-
Sauter GV500S2
-
Sauter GLX5500NI/3
-
Sauter GLX5500BI/3
D'autres références Sauter sont également associées à ce kit dans les catalogues de pièces détachées.
La présence d'une marque dans la liste des compatibilités ne garantit pas que tous ses appareils utilisent ces gicleurs.
Compatibilité avec De Dietrich et autres marques
La référence 76X3236 est également associée à plusieurs tables de cuisson De Dietrich :
-
De Dietrich TF0243E13
-
De Dietrich WN3529E13
-
De Dietrich TN1810E15
-
De Dietrich TNK0243E11
-
De Dietrich TN1010E1/5
D'autres appareils peuvent être concernés sous les marques :
-
Vedette
-
Thermor
-
Ocean
-
Samet
-
Sangiorgio
Il est indispensable de vérifier la correspondance constructeur avant commande.
Quelle différence entre un injecteur gaz naturel et un injecteur butane ?
La différence principale concerne le calibrage de l'orifice de passage du gaz.
Les injecteurs destinés au gaz naturel ne sont pas nécessairement adaptés au butane ou au propane.
Une mauvaise configuration peut entraîner :
-
Une combustion incorrecte.
-
Une flamme instable.
-
Une production dangereuse de monoxyde de carbone.
-
Un mauvais fonctionnement du brûleur.
Le changement de combustible peut également nécessiter des adaptations supplémentaires : pression d'alimentation, réglage du ralenti et autres paramètres spécifiés par le fabricant.
Le remplacement des seuls injecteurs ne garantit pas qu'une conversion soit complète ou conforme.
Comment identifier le bon kit d'injecteurs pour sa table de cuisson ?
Avant de commander le kit Brandt 76X3236, recherchez la plaque signalétique de votre appareil.
Elle est généralement située sous la table de cuisson ou à un autre emplacement prévu par le fabricant.
Relevez :
-
La marque.
-
La référence commerciale complète.
-
Le code produit ou l'indice de fabrication.
-
Le type de gaz indiqué sur l'appareil.
-
La référence du kit prévue dans la documentation technique.
Le tableau constructeur permet ensuite au professionnel de déterminer quels calibres doivent être affectés à chaque brûleur.
Il est important de ne pas sélectionner les gicleurs uniquement à partir de leur apparence ou du nombre de foyers.
Pourquoi confier le remplacement des injecteurs à un professionnel ?
Les injecteurs font partie du circuit de distribution d'un gaz combustible.
Leur remplacement nécessite de respecter les spécifications du fabricant et les règles de sécurité applicables.
Une installation incorrecte peut entraîner une fuite de gaz, une combustion dangereuse ou un dégagement de monoxyde de carbone.
Le remplacement des injecteurs et toute conversion de gaz doivent être confiés à un professionnel qualifié.
Après intervention, celui-ci doit notamment vérifier la conformité des réglages, la qualité de la combustion et l'étanchéité de l'installation.
Il ne faut jamais percer, agrandir ou modifier l'orifice d'un injecteur.
Caractéristiques techniques du kit Brandt 76X3236
Identification
-
Référence constructeur : 76X3236
-
Marque : Brandt
-
Type : kit de gicleurs gaz naturel
-
Code EAN : 3251430548991
Composition
-
2 injecteurs calibre 88
-
1 injecteur calibre 118
-
1 injecteur calibre 133
-
1 injecteur calibre 148
Caractéristiques
-
Nombre total : 5 injecteurs
-
Matière : laiton
-
Gaz : naturel / gaz de ville
-
Diamètre de corps annoncé : 6 mm
Application
-
Tables de cuisson gaz compatibles.
-
Certaines cuisinières gaz compatibles selon les catalogues constructeur.
Conditionnement
-
1 sachet de 5 injecteurs
Les détendeurs, tuyaux d'alimentation, raccords et autres accessoires d'installation ne sont pas compris dans cette désignation.
Retrouvez vos kits injecteurs gaz naturel sur Misterpieces
Le kit injecteurs gaz naturel pour table de cuisson Brandt - 76X3236 comprend cinq gicleurs en laiton destinés aux appareils compatibles.
Ses différents calibres permettent de répondre aux configurations prévues par le fabricant pour les brûleurs concernés.
Sur Misterpieces, retrouvez également vos pièces détachées pour tables de cuisson et cuisinières : injecteurs gaz naturel, gicleurs butane / propane, chapeaux de brûleurs, couronnes, thermocouples et bougies d'allumage.
Référence constructeur : 76X3236.
Marque : Brandt.
Type de pièce : kit injecteurs gaz naturel.
Composition : 5 gicleurs.
Calibres : 88 × 2, 118 × 1, 133 × 1, 148 × 1.
Matière : laiton.
Diamètre de corps annoncé : 6 mm.
Code EAN : 3251430548991.
Application : tables de cuisson et cuisinières compatibles.
Avant commande, vérifiez la référence complète de votre appareil. Le remplacement et les réglages des injecteurs gaz doivent être effectués par un professionnel qualifié.
