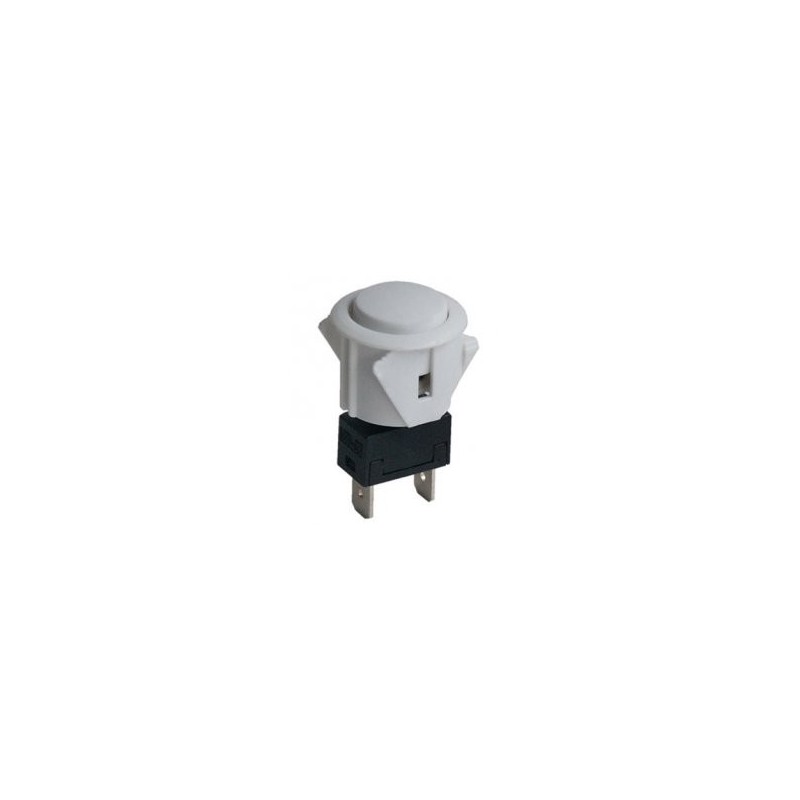

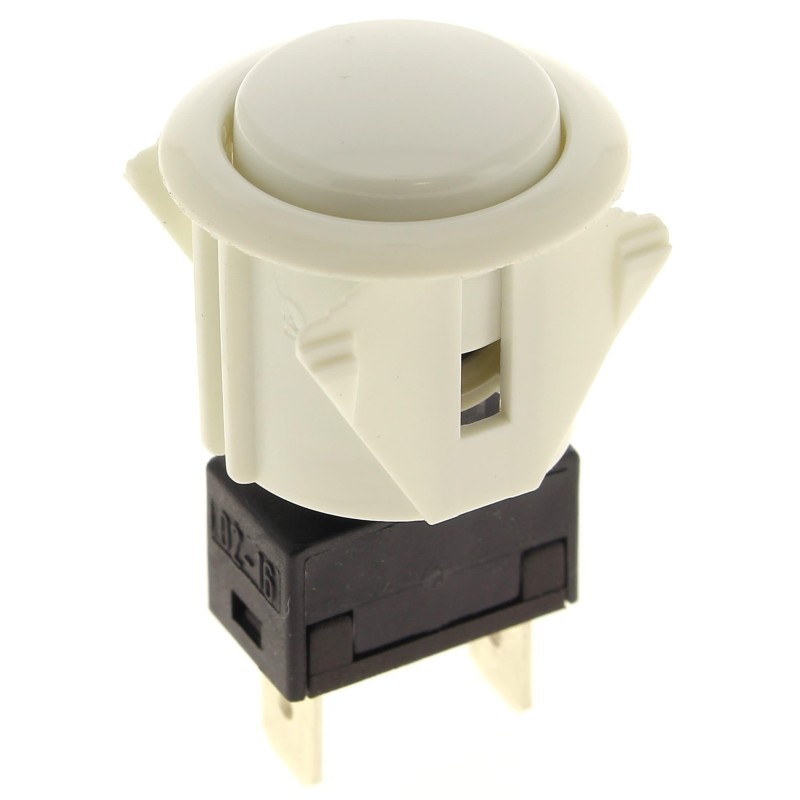

Interrupteur poussoir Brandt 71X3392 - Contacteur marche-arrêt pour four et cuisinière

L'interrupteur poussoir pour four Brandt - 71X3392 est une pièce détachée destinée à la commande électrique des fours et cuisinières compatibles.

Ce contacteur marche-arrêt possède un diamètre annoncé de 21 mm et deux cosses électriques. Il permet d'activer ou de désactiver une fonction de l'appareil selon la configuration prévue par le fabricant.

La référence 71X3392 est notamment répertoriée pour plusieurs fours et cuisinières des marques Brandt, Sauter, Vedette, Thomson, De Dietrich et Fagor.

Son remplacement peut permettre de retrouver le fonctionnement d'une commande défectueuse sans nécessairement remplacer l'ensemble du panneau de façade.

À quoi sert l'interrupteur poussoir d'un four ?

Un four ou une cuisinière peut comporter plusieurs interrupteurs destinés à commander différentes fonctions électriques.

Selon le modèle, un interrupteur poussoir peut être utilisé pour l'éclairage intérieur ou le mécanisme de tournebroche.

L'interrupteur Brandt 71X3392 permet d'établir ou d'interrompre le contact électrique correspondant à la commande prévue.

Il intervient notamment pour :

• Actionner une fonction électrique de l'appareil.

• Établir ou interrompre le contact de commande.

• Remplacer un contacteur mécaniquement endommagé.

• Rétablir l'utilisation normale d'une commande lorsque l'interrupteur est responsable du défaut.

La fonction exacte dépend du montage du four ou de la cuisinière.

Il ne faut pas considérer cet interrupteur comme un remplacement universel pour toutes les commandes de chauffage.

Un interrupteur marche-arrêt de 21 mm à deux cosses

La référence constructeur 71X3392 correspond à un contacteur de dimensions spécifiques.

Ses principales caractéristiques sont :

• Diamètre : 21 mm

• Nombre de bornes : 2 cosses

• Type : interrupteur marche-arrêt

• Configuration : unipolaire

• Application : four et cuisinière

Le nombre de connexions et les dimensions permettent d'identifier le type de composant.

Cependant, un interrupteur possédant deux cosses et un diamètre similaire n'est pas nécessairement interchangeable.

Les caractéristiques électriques, la profondeur de montage et le système d'actionnement doivent également correspondre.

Interrupteur de lumière et de tournebroche

Sur certaines cuisinières, la référence 71X3392 est associée à une commande utilisée pour l'éclairage intérieur ou le tournebroche.

Commande d'éclairage

Elle permet, selon le montage, d'actionner l'alimentation de l'ampoule du four.

Si le contacteur ne fonctionne plus, l'éclairage peut rester éteint malgré une ampoule en bon état.

Commande de tournebroche

Sur certains appareils, une commande électrique permet de mettre en fonctionnement le moteur du tournebroche.

Un interrupteur défectueux peut empêcher son activation.

La référence de la pièce doit être vérifiée avec la fonction prévue sur votre appareil.

Pourquoi un interrupteur poussoir peut-il tomber en panne ?

Les interrupteurs de four sont sollicités régulièrement pendant l'utilisation de l'appareil.

Plusieurs phénomènes peuvent entraîner leur détérioration.

Usure des contacts

Avec le temps, les contacts internes peuvent ne plus établir correctement la connexion électrique.

Mécanisme bloqué

Une défaillance mécanique peut empêcher le poussoir de fonctionner normalement.

Détérioration des connexions

Une cosse mal raccordée ou endommagée peut provoquer un fonctionnement intermittent.

Échauffement anormal

Un mauvais contact électrique peut provoquer une élévation de température au niveau du raccordement.

Un interrupteur présentant des traces de brûlure ou de détérioration doit être contrôlé avant toute remise en service.

Quels sont les symptômes d'un interrupteur défectueux ?

Plusieurs signes peuvent justifier un contrôle :

• Le poussoir ne s'enfonce plus correctement.

• La commande reste bloquée.

• L'éclairage ne répond plus à l'actionnement.

• Le tournebroche ne démarre plus lorsque l'appareil en est équipé.

• La fonction commandée fonctionne de manière intermittente.

• Le contacteur présente une défaillance électrique confirmée.

Ces symptômes peuvent également provenir d'autres composants.

Le diagnostic doit permettre de distinguer une panne du contacteur d'une panne de la fonction commandée.

Compatibilité avec les fours et cuisinières Brandt

L'interrupteur 71X3392 est répertorié pour de nombreux appareils Brandt.

Parmi les modèles concernés figurent notamment :

• Brandt GTB624

• Brandt GB614

• Brandt GB624

• Brandt GC50W

• Brandt KG251WE1

• Brandt KG252WE1

• Brandt KG259WE1

• Brandt KG352WE1

• Brandt KG353WE1

• Brandt KG354WE1

• Brandt KG359WE1

• Brandt KG360WE1

• Brandt KG361WE1

• Brandt KG362WE1

• Brandt KG363WE1

• Brandt KG365WE1

• Brandt KG453WE1

• Brandt KGE54WE1

• Brandt KGE600W

• Brandt KGE602W

Ces modèles peuvent exister sous plusieurs indices de fabrication.

Il est important de vérifier la référence complète de votre appareil avant commande.

Compatibilité avec les cuisinières Sauter

La référence est également utilisée sur certains appareils Sauter.

Exemples :

• Sauter SCG51WF1

• Sauter SCG52WF1

• Sauter SCG559WF1

• Sauter SCG560WF1

• Sauter SCG59WF1

• Sauter SCG60WF1

• Sauter SCG61WF1

• Sauter SCG651W

• Sauter GC28B

• Sauter GC29B

• Sauter GC38B

Ces listes sont indicatives et doivent être confirmées avec la documentation technique de l'appareil.

Compatibilité avec Vedette, Thomson et De Dietrich

L'interrupteur 71X3392 est également répertorié pour différents appareils des marques associées à Brandt.

Vedette

• 60GM1

• 60GM2

• 62GM6

• 63GC1

• 63GC5

• 63GC7

• 63GC8

• 64GCA

Thomson

• CG50

• CG51C

De Dietrich

• CD1403E1

• CD1423E1

• CD9810H1

Certaines cuisinières Fagor, Thermor, Ocean et Sangiorgio utilisent également des interrupteurs répertoriés sous cette référence.

La compatibilité doit être confirmée à partir du modèle exact et de son indice technique.

Références associées à l'interrupteur Brandt 71X3392

Plusieurs catalogues indiquent des correspondances avec :

• 71X3392

• 76X4209

• 3570381065

• 3570381016

Ces numéros peuvent apparaître dans les catalogues de remplacement pour les interrupteurs de cette famille.

La référence 3570381065 est notamment associée à un interrupteur blanc destiné à certaines commandes d'éclairage et de tournebroche.

Il convient de vérifier la présence du bouton, la finition et le montage exact avant de considérer les références comme interchangeables.

Quelle différence entre interrupteur poussoir et commutateur de four ?

Ces deux composants peuvent être présents sur une cuisinière, mais leurs fonctions sont différentes.

Interrupteur poussoir Brandt 71X3392

Il permet de commander une fonction électrique par établissement ou interruption d'un contact.

Commutateur de fonctions du four

Il permet de sélectionner différentes positions de cuisson en commandant plusieurs circuits.

Thermostat de four

Il intervient dans la régulation de la température de cuisson.

Bouton de façade

Il représente la partie manipulée par l'utilisateur et peut être indépendant du contacteur électrique.

L'interrupteur 71X3392 ne remplace pas un thermostat ni un commutateur multifonction.

Comment identifier le bon interrupteur pour son four ?

Avant de commander la référence 71X3392, recherchez la plaque signalétique de votre appareil.

Elle peut se trouver sur le cadre du four, à l'arrière de la cuisinière ou à un emplacement prévu par le fabricant.

Relevez :

1. La marque.

2. La référence commerciale complète.

3. L'indice de fabrication.

4. La fonction commandée par l'interrupteur.

5. Le nombre et la disposition des cosses.

6. La référence du composant d'origine.

Une correspondance confirmée par la nomenclature constructeur reste préférable à une comparaison visuelle.

Comment remplacer l'interrupteur poussoir Brandt ?

Le remplacement nécessite généralement d'accéder à l'arrière du bandeau de commande.

Il s'agit d'une intervention sur un circuit électrique.

Il est recommandé de confier cette réparation à un professionnel qualifié.

Avant toute intervention, l'appareil doit être mis hors tension et complètement refroidi.

Le réparateur doit notamment contrôler :

• La compatibilité du contacteur.

• Les caractéristiques électriques du composant.

• L'état des deux connexions.

• Le système de fixation.

• L'absence de traces d'échauffement.

• Le fonctionnement de la commande après remontage.

Sur une cuisinière à gaz, toute intervention nécessitant le déplacement de l'appareil doit également préserver l'intégrité de son raccordement au gaz.

Un interrupteur incorrectement raccordé peut présenter un risque électrique.

Caractéristiques techniques de l'interrupteur 71X3392

Identification

• Référence constructeur : 71X3392

• Marque : Brandt

• Type : interrupteur poussoir marche-arrêt

• Autre appellation : contacteur unipolaire

Caractéristiques physiques

• Diamètre annoncé : 21 mm

• Raccordement : 2 cosses

Applications

• Four compatible

• Cuisinière compatible

• Commande d'éclairage ou de tournebroche selon le montage

Conditionnement

• 1 interrupteur poussoir

La présence d'un bouton extérieur et des accessoires de fixation supplémentaires dépend du conditionnement effectivement fourni.

Pourquoi remplacer uniquement l'interrupteur ?

Lorsqu'une panne est localisée sur le contacteur, il peut être inutile de remplacer tout le panneau de commande.

Le remplacement de l'interrupteur permet notamment de :

• Rétablir une fonction commandée par le poussoir.

• Conserver les autres éléments électriques fonctionnels.

• Éviter le remplacement inutile du bandeau complet.

• Prolonger la durée d'utilisation de l'appareil.

• Réaliser une réparation ciblée.

Le bon fonctionnement de la commande doit être vérifié après l'intervention.

Retrouvez vos interrupteurs de four Brandt sur Misterpieces

L'interrupteur poussoir marche-arrêt pour four et cuisinière Brandt - 71X3392 est une pièce détachée destinée au remplacement d'un contacteur électrique défectueux.

Avec son diamètre de 21 mm et ses deux cosses, il convient à différents appareils Brandt, Sauter, Vedette, Thomson et De Dietrich compatibles.

Sur Misterpieces, retrouvez également vos pièces détachées pour fours et cuisinières : interrupteurs, commutateurs, thermostats, boutons de commande, résistances et composants électriques.

Référence constructeur : 71X3392.

Marque : Brandt.

Type : interrupteur poussoir marche-arrêt.

Configuration : unipolaire, 2 cosses.

Diamètre : 21 mm.

Application : four et cuisinière compatibles.

Fonction : commande électrique selon le montage.

Conditionnement : 1 interrupteur.

Avant commande, vérifiez la référence complète de votre appareil et le type de contacteur d'origine afin de confirmer la compatibilité avec l'interrupteur Brandt 71X3392.
