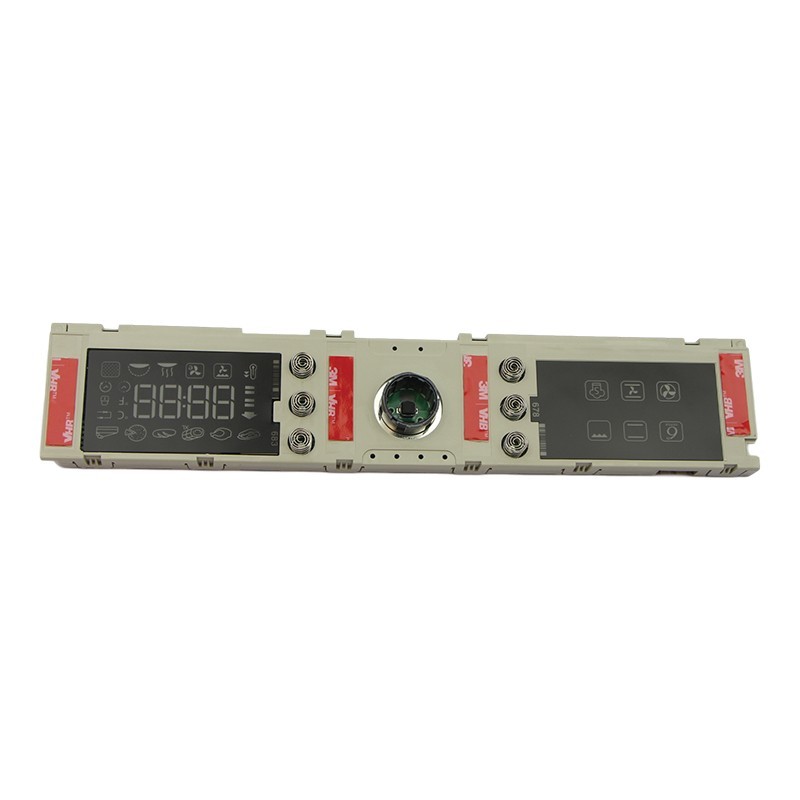

Afficheur four Whirlpool C00704320 – Carte électronique VBL D1 pour four pyrolyse

L'afficheur pour four Whirlpool C00704320 est un module électronique d'affichage VBL D1, utilisé sur certains fours encastrables Whirlpool, notamment plusieurs modèles équipés de la fonction pyrolyse.

Votre four Whirlpool ne présente plus d'affichage, son écran reste noir ou les réglages ne répondent plus correctement ? Une panne du module d'affichage peut être à l'origine de ces dysfonctionnements.

Cette pièce, également identifiée sous la référence 488000704320, appartient au système électronique de commande et d'interface utilisateur du four. Elle contribue à afficher les informations nécessaires au choix des programmes et au suivi des opérations de cuisson.

Le remplacement de la carte afficheur C00704320 peut permettre de remettre en état l'interface électronique d'un four compatible lorsque le diagnostic confirme la défaillance de ce composant.

À quoi sert l'afficheur Whirlpool C00704320 ?

Les fours encastrables Whirlpool équipés d'une commande électronique disposent d'une interface permettant de sélectionner et de suivre différentes fonctions.

Le module d'affichage VBL D1 intervient dans cette interface. Selon la conception du four, il participe à la présentation des températures, des durées, des programmes et des messages de fonctionnement.

Sur les appareils compatibles, l'afficheur peut notamment contribuer aux fonctions suivantes :

• Visualisation de la température sélectionnée.

• Affichage des programmes et modes de cuisson.

• Présentation de la durée ou de l'heure selon le modèle.

• Consultation des informations de fonctionnement.

• Participation à l'interface de réglage.

• Affichage des messages de défaut ou d'information prévus par l'appareil.

Le fonctionnement exact dépend de la configuration électronique du four.

La référence C00704320 désigne un module d'affichage spécifique et non un afficheur universel adaptable à tous les fours Whirlpool.

Qu'est-ce qu'une carte afficheur VBL D1 ?

La désignation VBL D1 correspond à l'identification d'un ensemble électronique d'affichage utilisé sur certaines plateformes de fours Whirlpool.

Ce module constitue une partie de l'interface utilisateur du four.

Il fonctionne en liaison avec les autres composants électroniques prévus par le fabricant.

Selon la conception de l'appareil, certaines informations ou commandes transitent entre l'afficheur et le système principal de gestion du four.

Il est donc important de distinguer les différents modules présents dans l'appareil.

La carte d'affichage C00704320 n'est pas nécessairement responsable de toutes les fonctions de chauffage, de ventilation ou de sécurité.

Une panne électronique doit être localisée avant de commander la pièce de remplacement.

Quels sont les symptômes d'un afficheur de four défectueux ?

Un dysfonctionnement du module d'affichage peut se manifester de différentes manières.

L'écran du four reste noir

Lorsque l'afficheur ne reçoit plus correctement son alimentation ou présente une défaillance interne, l'écran peut rester totalement éteint.

Ce symptôme peut aussi résulter d'un autre problème électrique.

L'affichage devient illisible

Des caractères manquants, des informations incorrectes ou un affichage intermittent peuvent révéler une anomalie du module.

Il faut néanmoins vérifier les connexions et l'alimentation.

Les commandes ne répondent plus

Selon l'architecture du four, une défaillance du système d'interface peut perturber la sélection des programmes ou la modification des réglages.

L'affichage fonctionne par intermittence

Un écran qui s'allume puis s'éteint sans raison apparente peut être lié à un défaut électronique ou à une connexion instable.

Le four affiche des messages inhabituels

Une anomalie peut être signalée par un message ou un code défaut.

Un code erreur ne signifie pas systématiquement que la carte afficheur est défectueuse. Sa signification doit être vérifiée dans la documentation du four concerné.

Afficheur pour four Whirlpool pyrolyse

La carte C00704320 est répertoriée pour plusieurs fours Whirlpool disposant d'une fonction de nettoyage par pyrolyse.

La pyrolyse est un programme permettant de chauffer le four à une température élevée afin de transformer une grande partie des résidus de cuisson en cendres.

Sur les appareils équipés d'une interface électronique, l'afficheur participe à la sélection ou au suivi des programmes, selon les fonctions prévues par le fabricant.

Cependant, le module d'affichage ne doit pas être confondu avec les éléments qui assurent directement la montée en température ou le verrouillage de la porte.

Le circuit de pyrolyse peut notamment comprendre des résistances chauffantes, un verrou de porte, des sondes et des dispositifs de sécurité.

Si la pyrolyse ne fonctionne plus alors que l'écran fonctionne normalement, il faut également contrôler les autres composants concernés.

Compatibilité avec les fours Whirlpool AKZ9

La référence C00704320 est répertoriée pour plusieurs fours Whirlpool de la gamme AKZ9.

Parmi les modèles compatibles documentés figurent :

• Whirlpool AKZ9 626 IX – 859991535230

• Whirlpool AKZ9 6280 IX – 859991574520

• Whirlpool AKZ9 629 IX – 859991531440

• Whirlpool AKZ9 6290 IX – 859991531360

• Whirlpool AKZ9 6290 NB – 859991531370

• Whirlpool AKZ9 6290 WH – 859991531380

• Whirlpool AKZ9 635 IX – 859991531190

• Whirlpool AKZ9 635 NB – 859991533400

• Whirlpool AKZ9 6490 IX – 859991559730

• Whirlpool AKZ9 753 IX – 859991578230

• Whirlpool AKZ9 791 IX – 859991531040

• Whirlpool AKZ9 797 IX – 859991531100

Ces références concernent des versions commerciales documentées dans les catalogues de pièces détachées.

La compatibilité doit être confirmée à partir du numéro de service complet, car plusieurs variantes techniques peuvent exister sous une désignation commerciale proche.

Compatibilité avec les fours Whirlpool AKZM, OAKZ9 et OKZ9

Le module d'affichage Whirlpool C00704320 est également documenté pour plusieurs fours d'autres gammes.

Whirlpool AKZM :

• AKZM 8481 P NB – 859991545520

• AKZM 8530/IX – 852585301000

Whirlpool OAKZ9 :

• OAKZ9 7961 SP IX – 859991535560

• OAKZ9 7961 SP NB – 859991580480

Whirlpool OKZ9 :

• OKZ9 6280 SPM IX – 859991560690

• OKZ9 6280 SPM WH – 859991560700

D'autres modèles peuvent également utiliser cette référence, selon leur nomenclature constructeur.

La présence d'un écran ressemblant à celui des appareils ci-dessus ne garantit pas que la carte soit identique.

Références équivalentes de l'afficheur C00704320

Lors de la recherche d'un afficheur de four Whirlpool, plusieurs références peuvent apparaître selon les catalogues.

Les correspondances documentées comprennent :

• C00704320

• 488000704320

• 481010874391

• 481010716252

• C00398365

Certaines correspondances sont présentées comme des remplacements ou des évolutions de référence.

Elles peuvent néanmoins dépendre du module fourni, de sa version technique ou de sa programmation.

Une référence associée ne garantit pas que la carte sera immédiatement opérationnelle sans vérification de sa configuration.

Il est recommandé de confirmer la correspondance à partir du code produit et du numéro de série du four.

La carte afficheur C00704320 doit-elle être programmée ?

La programmation est un point essentiel à vérifier avant l'achat de cette pièce électronique.

Certains fournisseurs indiquent que les modules de cette famille doivent être programmés spécifiquement pour l'appareil avant leur expédition.

Ils demandent notamment le code commercial du four et son numéro de série.

Cette opération vise à fournir une configuration adaptée à l'équipement concerné.

Il ne faut toutefois pas supposer que toutes les cartes vendues sous la référence C00704320 nécessitent exactement la même procédure.

La situation peut dépendre de la version fournie et des modalités du fournisseur.

Avant de commander, vérifiez si le module proposé est déjà configuré, s'il doit être programmé ou si une opération de configuration est nécessaire après installation.

Cette vérification est particulièrement importante pour éviter de monter une carte incompatible avec le logiciel de l'appareil.

Comment identifier le bon afficheur pour son four Whirlpool ?

Les cartes électroniques de fours ne doivent pas être sélectionnées uniquement à partir de leur apparence.

Même lorsque deux modules possèdent une forme et des connecteurs similaires, leur fonctionnement peut différer.

Pour identifier correctement la pièce, plusieurs informations sont utiles :

• La référence constructeur C00704320.

• Le modèle commercial complet du four.

• Le numéro de service de l'appareil.

• Le numéro de série.

• L'identification du module électronique d'origine.

• Les éventuelles exigences de programmation.

Les informations présentes sur la plaque signalétique du four sont particulièrement importantes.

La référence de l'appareil doit être vérifiée avant toute commande d'une carte électronique.

Où trouver le numéro de service Whirlpool ?

Sur de nombreux fours Whirlpool, la plaque signalétique se trouve sur le cadre intérieur de l'appareil, visible lorsque la porte est ouverte.

Selon les modèles, elle peut être placée à un autre emplacement.

Elle comporte généralement plusieurs informations :

• Le modèle commercial.

• Le numéro de service Whirlpool.

• Le numéro de série.

• Les caractéristiques électriques.

Le numéro de service est généralement un identifiant de 12 chiffres, souvent commençant par 85.

Exemple :

859991531360 correspond à une version répertoriée du four Whirlpool AKZ9 6290 IX.

Ce numéro permet d'identifier plus précisément l'appareil que sa seule désignation commerciale.

Pour une carte électronique, le numéro de série peut également être nécessaire lorsque le fournisseur prévoit une programmation spécifique.

Quelle différence entre afficheur et carte de puissance ?

Ces deux pièces appartiennent au système électronique du four, mais leurs fonctions diffèrent.

L'afficheur électronique

L'afficheur C00704320 intervient dans le système d'interface utilisateur.

Il participe à l'affichage des informations et, selon l'appareil, au fonctionnement des commandes.

La carte de puissance

Une carte de puissance peut commander des composants tels que les résistances chauffantes, certains ventilateurs ou d'autres organes électriques.

Elle intervient dans la gestion électrique des fonctions du four.

Une carte afficheur ne doit pas être commandée pour remplacer une carte de puissance défaillante.

Un four qui ne chauffe plus peut présenter un problème de résistance, de sonde ou de commande de puissance, même si son afficheur fonctionne normalement.

Pourquoi l'écran du four Whirlpool reste-t-il éteint ?

Un écran noir peut être lié à un problème du module d'affichage, mais plusieurs autres causes doivent être envisagées.

Parmi les causes possibles :

• Une panne de la carte afficheur.

• Une absence d'alimentation électrique du four.

• Un défaut d'alimentation interne.

• Une connexion endommagée.

• Une anomalie de faisceau électrique.

• Une défaillance d'un autre module.

• Un défaut de communication électronique.

Le diagnostic doit permettre de distinguer une carte réellement défectueuse d'une carte ne recevant plus les informations ou l'alimentation nécessaires.

Le remplacement d'un afficheur sans diagnostic peut entraîner une dépense inutile si la panne provient d'un autre composant.

Pourquoi une carte d'affichage peut-elle tomber en panne ?

Une carte électronique peut se détériorer pour différentes raisons.

Vieillissement électronique

Certains composants peuvent perdre progressivement leurs caractéristiques ou cesser de fonctionner.

Défaut électrique

Une anomalie d'alimentation peut provoquer des dommages sur les circuits électroniques.

Contraintes thermiques

Le fonctionnement d'un four génère des variations de température importantes.

Un défaut de refroidissement ou une ventilation insuffisante peut contribuer à l'échauffement des éléments électroniques.

Connexion défectueuse

Un connecteur desserré ou oxydé peut perturber l'alimentation ou la transmission des informations.

Défaillance d'un autre module

Le fonctionnement de l'interface peut être perturbé par une panne de communication avec un autre composant.

Il est recommandé de rechercher l'origine de la panne afin de ne pas exposer inutilement un module neuf au même défaut.

Comment remplacer l'afficheur Whirlpool C00704320 ?

Le remplacement d'une carte d'affichage nécessite généralement d'accéder à la partie supérieure ou au bandeau de commande du four.

L'intervention dépend de la conception du modèle.

Précautions indispensables :

1. Coupez totalement l'alimentation électrique du four.

2. Faites vérifier l'absence de tension avant toute intervention interne.

3. Laissez refroidir complètement l'appareil.

4. Respectez les instructions de démontage du constructeur.

5. Évitez de manipuler directement les composants électroniques.

6. Repérez soigneusement les connecteurs et leur position.

7. Vérifiez les éventuelles exigences de configuration du module.

L'installation doit respecter le câblage et les fixations prévus par le fabricant.

Une carte électronique peut être sensible aux décharges électrostatiques et à de mauvaises manipulations.

Le remplacement et les éventuelles opérations de programmation doivent être confiés à une personne qualifiée.

L'afficheur est-il responsable d'une panne de pyrolyse ?

Pas systématiquement.

Un four pyrolyse utilise plusieurs composants pour assurer le nettoyage à haute température.

Le fonctionnement peut dépendre notamment :

• Du système de commande électronique.

• Du verrouillage de porte.

• Des résistances chauffantes.

• Des sondes de température.

• Des dispositifs de sécurité.

• Du système de ventilation.

Si l'afficheur fonctionne normalement mais que la pyrolyse ne démarre pas, le diagnostic doit également porter sur ces éléments.

En revanche, si l'interface ne permet plus de sélectionner correctement les programmes, la carte d'affichage peut faire partie des composants à contrôler.

La fonction pyrolyse ne suffit pas à déterminer que la référence C00704320 est responsable d'une panne.

Pourquoi remplacer uniquement l'afficheur de son four ?

Un défaut d'affichage ne signifie pas nécessairement qu'un four encastrable doit être remplacé.

Lorsque les résistances, la structure, les ventilateurs et les autres composants fonctionnent correctement, la réparation peut se limiter au module électronique identifié comme défectueux.

Le remplacement de l'afficheur Whirlpool C00704320 peut permettre de prolonger la durée d'utilisation d'un four encore en bon état.

Cette réparation ciblée contribue à :

• Préserver l'appareil existant.

• Remplacer uniquement la pièce défectueuse.

• Éviter un remplacement complet inutile.

• Réduire les déchets électroménagers.

• Retrouver une interface de commande fonctionnelle lorsque le diagnostic est confirmé.

Toutefois, le choix du module doit être effectué avec précision, notamment lorsqu'une configuration spécifique est nécessaire.

Caractéristiques techniques de l'afficheur Whirlpool C00704320

Identification :

• Référence constructeur : C00704320

• Référence associée : 488000704320

• Autres références documentées : 481010874391, 481010716252, C00398365

• Désignation technique : module d'affichage VBL D1

• Type : carte électronique d'affichage

• Fabricant : Whirlpool / Indesit

Application :

• Four électrique encastrable

• Certains fours avec fonction pyrolyse

• Principales gammes : AKZ9, AKZM, OAKZ9 et OKZ9

Fonction :

• Affichage des informations de fonctionnement.

• Présentation des programmes et des réglages selon le modèle.

• Participation à l'interface électronique de commande.

Compatibilité :

• Whirlpool, sur les modèles répertoriés.

• D'autres applications peuvent exister selon les catalogues et les numéros de service.

Programmation :

• Une configuration spécifique peut être nécessaire.

• Vérifier le code commercial et le numéro de série du four.

• Confirmer les conditions de fourniture du module avant installation.

Retrouvez vos afficheurs et cartes électroniques Whirlpool sur Misterpieces

L'afficheur pour four pyrolyse Whirlpool – C00704320 est une carte électronique VBL D1 destinée au remplacement d'un module d'affichage défectueux sur les fours compatibles.

Cette pièce intervient dans le fonctionnement de l'interface utilisateur et dans la présentation des informations nécessaires à l'utilisation du four.

Sur Misterpieces, retrouvez vos pièces détachées pour fours Whirlpool : afficheurs électroniques, cartes de puissance, modules de commande, sondes, résistances chauffantes, ventilateurs et pièces de verrouillage de porte.

Référence constructeur : C00704320.

Référence associée : 488000704320.

Désignation : module électronique d'affichage VBL D1.

Type d'appareil : four encastrable Whirlpool, notamment certains modèles pyrolyse.

Fonction : affichage et interface de commande.

Programmation : à vérifier selon le module fourni.

Avant de commander, contrôlez impérativement le modèle complet, le numéro de service et le numéro de série de votre four Whirlpool afin de confirmer la compatibilité et les éventuelles exigences de configuration.
