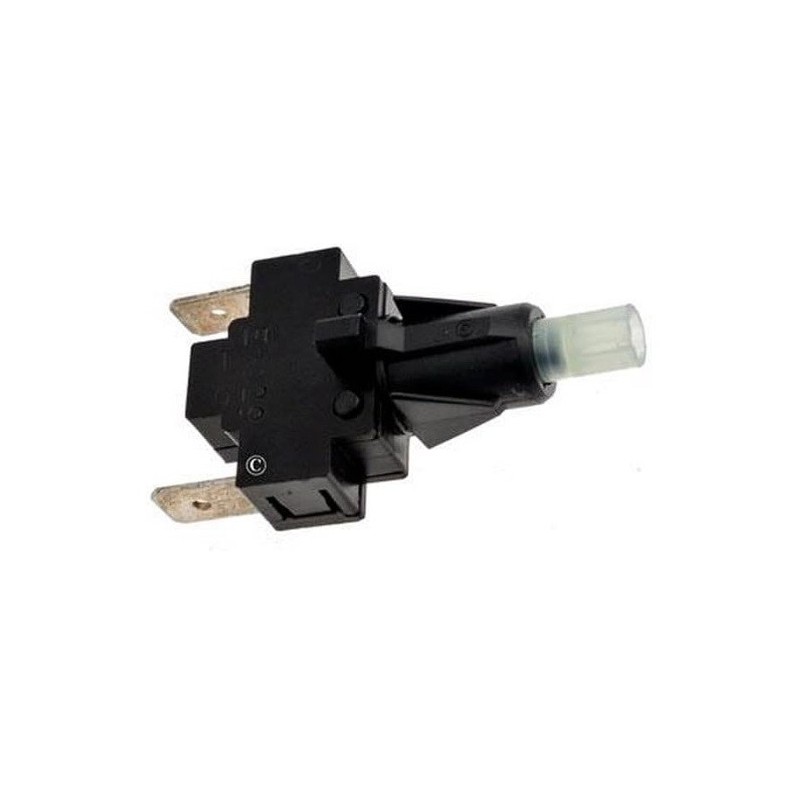

Commutateur marche arrêt lave-linge Brandt 51X8109 - Interrupteur 2 contacts
Le commutateur marche arrêt pour lave-linge Brandt 51X8109 est une pièce détachée électrique destinée à la commande de mise en marche et d'arrêt de nombreux lave-linge Brandt, Vedette, Thomson et Fagor.
Également appelé interrupteur marche/arrêt, bouton de mise sous tension ou contacteur électrique, ce composant est installé dans le système de commande de la machine à laver.
Votre lave-linge Brandt ne s'allume plus lorsque vous actionnez le bouton marche/arrêt ? Le bouton fonctionne de manière intermittente ou ne permet plus d'établir correctement le contact électrique ? Un commutateur défectueux peut être responsable de ces symptômes.
La référence constructeur 51X8109 correspond à un interrupteur à 2 contacts, également répertorié sous la référence 76X6910 dans plusieurs catalogues de pièces détachées.
À quoi sert le commutateur Brandt 51X8109 ?
Le commutateur marche/arrêt est un élément du circuit de commande électrique du lave-linge.
Lorsque l'utilisateur actionne le bouton correspondant sur le bandeau, l'interrupteur change d'état afin d'établir ou d'interrompre la liaison électrique prévue par le constructeur.
Il permet ainsi de commander la mise en fonctionnement de l'appareil.
Ses principales fonctions sont :
-
Commander la mise en marche du lave-linge.
-
Permettre l'arrêt de l'appareil.
-
Établir ou interrompre un contact électrique.
-
Transmettre l'action mécanique du bouton vers le circuit de commande.
-
Participer au fonctionnement normal de l'interface utilisateur.
Ce composant ne remplace pas les autres éléments de contrôle de la machine.
Il ne programme pas les cycles de lavage et n'assure pas directement la commande du moteur ou de la pompe de vidange.
Un interrupteur électrique à 2 contacts
La référence Brandt 51X8109 est identifiée comme un interrupteur marche/arrêt à 2 contacts, avec un raccordement par cosses électriques.
Il est également décrit dans certains catalogues comme un modèle destiné au châssis Malice.
Caractéristiques principales :
-
Type : interrupteur marche/arrêt
-
Référence : 51X8109
-
Nombre de contacts : 2
-
Raccordement : 2 cosses
-
Désignations de mécanisme répertoriées : ROLD E1.029 / E1.012
-
Utilisation : commande de mise en marche d'un lave-linge compatible
Il est important de vérifier la forme du mécanisme, les fixations et les connexions électriques avant remplacement.
Deux interrupteurs comportant le même nombre de cosses ne sont pas nécessairement interchangeables.
Pourquoi mon lave-linge Brandt ne s'allume-t-il plus ?
Lorsqu'un lave-linge ne réagit plus à l'action du bouton marche/arrêt, différentes pannes peuvent être envisagées.
Le commutateur Brandt 51X8109 fait partie des pièces à contrôler lorsque le problème concerne directement la commande de mise en marche.
Les causes possibles sont notamment :
-
Un contact interne du commutateur usé ou défectueux.
-
Un mécanisme d'interrupteur endommagé.
-
Un connecteur électrique desserré.
-
Une cosse détériorée ou oxydée.
-
Un défaut d'alimentation électrique.
-
Un problème de câblage.
-
Une anomalie du système électronique de commande.
Un commutateur défectueux peut empêcher la transmission normale de la commande électrique.
Cependant, une machine totalement éteinte ne signifie pas automatiquement que son interrupteur marche/arrêt est hors service.
Un diagnostic préalable reste nécessaire pour identifier la pièce responsable.
Quels sont les symptômes d'un interrupteur marche/arrêt défectueux ?
Plusieurs signes peuvent orienter le diagnostic vers le commutateur.
Le lave-linge ne réagit plus au bouton marche/arrêt
Le bouton peut être actionné normalement sans provoquer la mise en fonctionnement de l'appareil.
Cela peut indiquer un défaut du contact électrique interne.
La machine démarre de manière intermittente
Lorsque les contacts sont usés, la transmission électrique peut devenir irrégulière.
Il est également nécessaire de vérifier les connexions.
Le bouton semble bloqué ou endommagé
Une détérioration mécanique du mécanisme peut empêcher le changement de position de l'interrupteur.
Le commutateur présente des traces d'échauffement
Des traces de brûlure, une déformation ou des cosses noircies peuvent révéler une anomalie électrique.
Dans ce cas, il est indispensable de rechercher l'origine de l'échauffement avant d'installer la nouvelle pièce.
Compatibilité avec les lave-linge Brandt
Le commutateur 51X8109 est utilisé sur plusieurs générations de machines à laver Brandt.
Parmi les modèles répertoriés figurent notamment :
-
Brandt F151
-
Brandt F160T
-
Brandt LA9000T
-
Brandt LC850
-
Brandt 802CV
-
Brandt 805TV
-
Brandt 855TVA
-
Brandt 1000PA
-
Brandt WTM1031F
Ces désignations peuvent correspondre à plusieurs versions techniques.
Par exemple, certaines références constructeur comportent des suffixes tels que /DF, /EF ou /FF.
Il est recommandé de relever la référence complète de l'appareil, avec son suffixe, pour confirmer la compatibilité.
Compatibilité avec les lave-linge Vedette
La référence 51X8109 est également répertoriée pour de nombreux lave-linge Vedette.
Exemples de modèles concernés :
-
Vedette EG1090
-
Vedette EG7205
-
Vedette EG8310
-
Vedette VED1045
-
Vedette VLT2090
-
Vedette VLT2100
-
Vedette VMT1043
Ces correspondances concernent des appareils identifiés dans les catalogues de pièces détachées.
Tous les lave-linge Vedette ne possèdent pas le même interrupteur. La référence de fabrication reste indispensable.
Compatibilité avec Thomson et Fagor
Le commutateur marche arrêt Brandt 51X8109 peut également équiper certaines machines commercialisées sous les marques Thomson et Fagor.
Exemples de modèles Thomson :
-
Thomson AC850
-
Thomson ACCESS90
-
Thomson AP952
Exemples de modèles Fagor :
-
Fagor FFT-96
-
Fagor FFT-116
D'autres appareils des marques Sauter, Sangiorgio, Ocean ou Edesa sont également présents dans certains catalogues de compatibilité.
Ces correspondances ne rendent pas l'interrupteur universel : son montage et sa référence doivent être vérifiés pour chaque appareil.
Références 51X8109, 76X6910 et ROLD E1.029
Les fabricants et distributeurs de pièces détachées utilisent parfois plusieurs références pour identifier un même type d'interrupteur.
La référence principale est :
51X8109
Les catalogues consultés mentionnent également :
-
76X6910
-
ROLD E1.029
-
ROLD E1.012
D'autres références historiques peuvent apparaître dans les tableaux de remplacement.
Cependant, les correspondances peuvent dépendre de la version du composant et du modèle de machine.
Il est préférable de confirmer la référence constructeur de l'appareil plutôt que de remplacer un interrupteur uniquement sur la base de sa ressemblance.
Quelle différence entre un commutateur marche/arrêt et une sécurité de porte ?
Ces deux composants électriques peuvent empêcher le démarrage du lave-linge en cas de défaillance.
Pourtant, leurs fonctions sont différentes.
Le commutateur marche/arrêt
L'interrupteur 51X8109 permet d'établir ou d'interrompre la commande électrique de mise en marche.
Il est actionné par l'utilisateur.
La sécurité de porte
La sécurité de porte intervient dans le contrôle et le verrouillage du hublot ou du couvercle, selon le type de lave-linge.
Elle participe à la prévention de l'ouverture lorsque le fonctionnement de l'appareil l'interdit.
Un problème de sécurité de porte peut empêcher le lancement d'un cycle même si le commutateur marche/arrêt fonctionne parfaitement.
Comment vérifier si le commutateur est défectueux ?
Le contrôle d'un interrupteur nécessite de vérifier son fonctionnement mécanique et électrique.
Un professionnel peut notamment examiner :
-
L'état général du bouton et du mécanisme.
-
L'absence de déformation.
-
L'état des cosses et des connecteurs.
-
La continuité électrique des contacts.
-
Le fonctionnement dans les différentes positions prévues.
Un contrôle de continuité peut aider à identifier un contact défectueux, à condition de respecter les caractéristiques de l'interrupteur et la procédure appropriée.
Ces vérifications doivent être réalisées appareil débranché, avec les précautions nécessaires et par une personne compétente.
Comment remplacer le commutateur marche arrêt Brandt 51X8109 ?
Le commutateur est généralement situé derrière le bandeau de commande, au niveau du bouton correspondant.
La méthode d'accès dépend de la conception du lave-linge.
Avant toute intervention :
-
Débranchez impérativement le lave-linge du secteur.
-
Fermez l'arrivée d'eau si le déplacement de l'appareil le nécessite.
-
Consultez la documentation technique du modèle.
-
Identifiez la position du commutateur.
-
Vérifiez la référence et les raccordements de la pièce d'origine.
-
Respectez les fixations et le câblage prévus par le constructeur.
Le nouveau commutateur doit être installé sans modification des connexions électriques.
Il faut également vérifier l'état des cosses et du bouton de commande associé.
Ne remplacez jamais un interrupteur par un modèle dont les caractéristiques électriques ou le montage ne sont pas compatibles.
Si vous ne disposez pas des compétences nécessaires, confiez l'intervention à un réparateur qualifié.
Caractéristiques techniques du commutateur Brandt 51X8109
Identification :
-
Référence constructeur : 51X8109
-
Référence associée : 76X6910
-
Désignations ROLD : E1.029 / E1.012
-
EAN : 3251430492027
-
Type : commutateur marche/arrêt
Caractéristiques :
-
Nombre de contacts : 2
-
Raccordement : 2 cosses
-
Fonction : commande de mise en marche et d'arrêt
-
Emplacement : bandeau de commande
-
Application principale : lave-linge
Marques répertoriées :
-
Brandt
-
Vedette
-
Thomson
-
Fagor
-
D'autres marques selon la version et le modèle d'appareil
Les caractéristiques électriques nominales doivent être vérifiées directement sur le composant ou dans la documentation constructeur.
Pourquoi remplacer uniquement l'interrupteur de son lave-linge ?
Un lave-linge dont le bouton marche/arrêt ne fonctionne plus n'est pas nécessairement irréparable.
Si la panne est localisée au commutateur et que les autres composants sont en bon état, remplacer uniquement cet interrupteur peut suffire à rétablir le fonctionnement normal de l'appareil.
Le commutateur Brandt 51X8109 permet ainsi une réparation ciblée sur les modèles compatibles.
Cette intervention peut contribuer à :
-
Rétablir la commande marche/arrêt du lave-linge.
-
Éviter le remplacement inutile d'une machine encore fonctionnelle.
-
Prolonger sa durée d'utilisation.
-
Limiter les déchets électroménagers.
Le remplacement doit toutefois être précédé d'un diagnostic précis, notamment pour exclure un défaut de câblage ou d'alimentation.
Retrouvez vos interrupteurs de lave-linge sur Misterpieces
Le commutateur marche arrêt pour lave-linge Brandt - 51X8109 est un interrupteur électrique à 2 contacts, destiné au remplacement d'une commande de mise en marche défectueuse sur les appareils compatibles.
Il est notamment répertorié pour plusieurs lave-linge Brandt, Vedette, Thomson et Fagor.
Sur Misterpieces, retrouvez vos pièces détachées pour lave-linge : interrupteurs marche/arrêt, sélecteurs, sécurités de porte, cartes électroniques, pompes de vidange, électrovannes et autres composants de remplacement.
Référence constructeur : 51X8109.
Référence associée : 76X6910.
Type de pièce : commutateur marche/arrêt.
Nombre de contacts : 2.
Fonction : commande électrique de mise en marche et d'arrêt.
Marques concernées : Brandt, Vedette, Thomson et Fagor, selon modèles.
Avant commande, vérifiez toujours la référence complète de votre lave-linge et la configuration de l'interrupteur d'origine.
