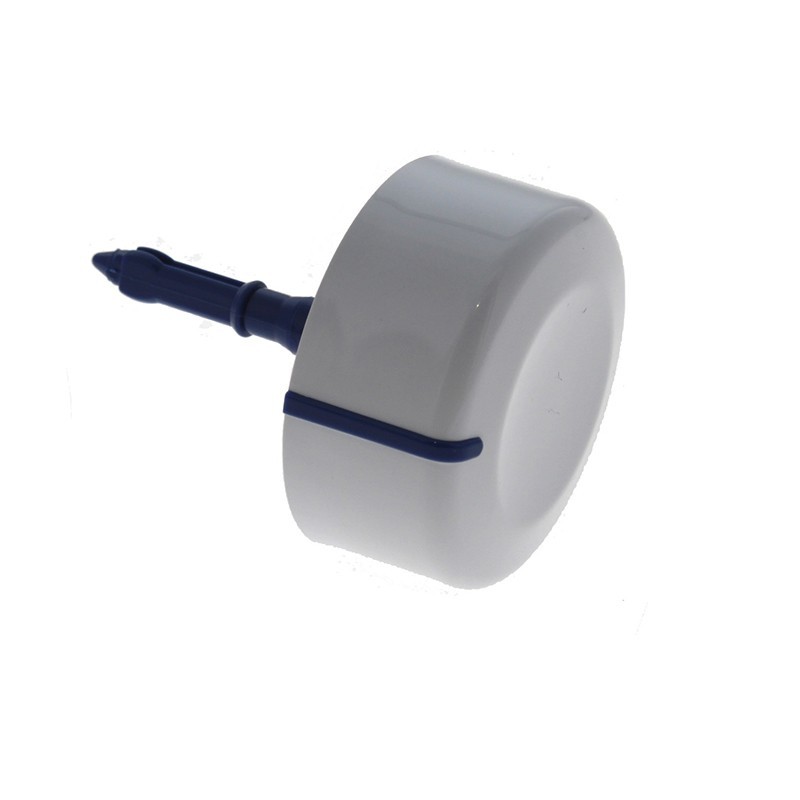

Bouton programmateur Whirlpool C00310970 avec axe pour lave-linge
Le bouton de programmation avec axe pour lave-linge Whirlpool, Indesit - C00310970 est une pièce détachée destinée au remplacement de la commande de sélection des programmes de lavage.
Située sur le bandeau de commande, cette manette permet de manipuler le sélecteur de programmes afin de choisir le cycle adapté au linge.
De couleur blanche, elle possède un diamètre de 40 mm et une profondeur totale annoncée de 50 mm, axe compris.
La référence C00310970, également connue sous 481241458306, est utilisée sur de nombreux lave-linge Whirlpool et Bauknecht, ainsi que sur certains appareils Indesit.
À quoi sert le bouton programmateur d'un lave-linge ?
Le bouton programmateur constitue l'élément que l'utilisateur manipule pour sélectionner le programme de lavage.
Il est généralement installé en façade, sur le panneau de commande de la machine.
Sa fonction consiste à transmettre le mouvement de rotation au sélecteur situé derrière le bandeau.
Selon les programmes proposés par l'appareil, cette commande permet notamment de choisir :
-
Un programme coton.
-
Un cycle synthétique.
-
Un lavage délicat.
-
Un programme rapide.
-
Un cycle de rinçage ou d'essorage.
Les possibilités exactes dépendent du modèle de lave-linge.
Le bouton ne commande pas directement le moteur ou la résistance : il permet d'actionner le système de sélection des programmes.
Un bouton blanc fourni avec son axe
La particularité du bouton Whirlpool C00310970 est d'être équipé de son axe de commande.
Cet axe assure la liaison mécanique entre la manette extérieure et le sélecteur de programmes.
Il est particulièrement important lorsque le bouton d'origine est cassé au niveau de son système de fixation.
Un axe fissuré ou détérioré peut empêcher la transmission correcte du mouvement.
Le bouton peut alors tourner sans entraîner normalement le sélecteur.
Le remplacement de l'ensemble permet de retrouver une commande mécanique fonctionnelle lorsque le défaut provient bien de cette pièce.
Dimensions du bouton de programmation C00310970
Cette référence présente les dimensions annoncées suivantes :
-
Diamètre du bouton : 40 mm
-
Profondeur totale : 50 mm
-
Couleur : blanc
-
Matière : plastique
Ces caractéristiques permettent de reconnaître la pièce, mais les dimensions ne suffisent pas à garantir sa compatibilité.
La forme de l'axe, son système de fixation et la conception du sélecteur doivent également correspondre.
Il est recommandé de choisir le bouton à partir de sa référence constructeur plutôt que de son apparence uniquement.
Pourquoi remplacer le bouton de programme ?
La manette est manipulée à chaque utilisation du lave-linge.
Avec le temps, son mécanisme peut s'user ou être endommagé.
Plusieurs situations peuvent nécessiter son remplacement.
Bouton cassé ou fissuré
Une fissure peut empêcher le bouton de rester correctement fixé sur son axe.
Axe endommagé
Lorsque l'axe est cassé, le mouvement de rotation peut ne plus être transmis au sélecteur.
Bouton qui tourne dans le vide
Une défaillance de la liaison mécanique peut empêcher la sélection des programmes.
Manette manquante
Le remplacement permet de retrouver une commande accessible et adaptée au bandeau.
Commande difficile à manipuler
Un bouton détérioré peut devenir difficile à tourner.
Il convient toutefois de vérifier que le problème ne provient pas du sélecteur lui-même.
Bouton programmateur ou sélecteur électronique : quelle différence ?
Ces deux composants sont liés, mais ne possèdent pas la même fonction.
Bouton de programmation C00310970
Il s'agit de la pièce extérieure manipulée par l'utilisateur.
Elle comprend la manette et son axe.
Sélecteur de programmes
Il reçoit le mouvement du bouton et transmet la position sélectionnée au système de commande.
Module électronique
Il traite les informations de sélection et pilote les différentes étapes du programme de lavage.
Remplacer le bouton C00310970 ne permet pas de réparer un module électronique défectueux.
Si le bouton tourne normalement mais que la machine ne reconnaît pas le programme choisi, un diagnostic complémentaire peut être nécessaire.
Références associées au bouton Whirlpool C00310970
Cette pièce est identifiée sous plusieurs références dans les catalogues de pièces détachées :
-
C00310970
-
481241458306
-
480111101285
-
C00315314
-
480111103758
-
C00427621
Ces numéros sont répertoriés comme références équivalentes ou de remplacement dans certains catalogues.
La correspondance doit néanmoins être confirmée avec la référence complète du lave-linge concerné.
Compatibilité avec les lave-linge Whirlpool
Le bouton de programmation 481241458306 / C00310970 est notamment utilisé sur de nombreux lave-linge Whirlpool à chargement par le dessus.
Parmi les modèles répertoriés figurent :
-
Whirlpool AWE2116
-
Whirlpool AWE2217
-
Whirlpool AWE2316
-
Whirlpool AWE4217
-
Whirlpool AWE5528
-
Whirlpool AWE6111
-
Whirlpool AWE6211
-
Whirlpool AWE6316
-
Whirlpool AWE6416
-
Whirlpool AWE6514
-
Whirlpool AWE6610
-
Whirlpool AWE6728
Ces appareils peuvent exister sous plusieurs versions techniques.
Le numéro de service Whirlpool est indispensable pour confirmer la compatibilité exacte.
Compatibilité avec les lave-linge Bauknecht et Indesit
La référence C00310970 est également répertoriée pour plusieurs appareils Bauknecht :
-
Bauknecht BOSTON1400
-
Bauknecht DENVER1400
-
Bauknecht DENVER1600
-
Bauknecht WA6200
-
Bauknecht WA6210HA
-
Bauknecht WA6400HA
-
Bauknecht WA6410
Elle apparaît également pour le lave-linge Indesit ITWD61052G(PL).
D'autres appareils de marques associées au groupe Whirlpool peuvent utiliser ce bouton, selon leur configuration.
La compatibilité doit toujours être vérifiée à partir du modèle exact et du code produit.
Comment identifier le bon bouton pour votre lave-linge ?
Avant de commander le bouton programmateur Whirlpool C00310970, recherchez la plaque signalétique de votre machine.
Elle se trouve généralement près de l'ouverture de chargement ou à l'arrière de l'appareil.
Relevez :
-
La marque du lave-linge.
-
Sa référence commerciale complète.
-
Le code service ou code produit.
-
La référence du bouton d'origine, lorsqu'elle est identifiable.
Sur les lave-linge Whirlpool, le numéro de service permet de distinguer les différentes versions d'un même modèle.
Cette vérification évite de commander un bouton possédant un axe ou une fixation incompatible.
Comment remplacer le bouton de programmation ?
Lorsque le bouton est simplement emboîté sur le sélecteur, son remplacement peut être relativement simple.
Cependant, le mode de fixation varie selon les modèles.
Avant toute manipulation, débranchez le lave-linge.
Vérifiez ensuite le système de fixation prévu par le constructeur.
Si le bouton est accessible sans démontage, son retrait doit être effectué avec précaution pour éviter d'endommager le sélecteur situé derrière le bandeau.
Après installation du nouveau bouton, vérifiez qu'il est correctement positionné et que la sélection des programmes s'effectue normalement.
Ne forcez jamais une manette bloquée : le problème peut provenir du sélecteur et non du bouton.
Pourquoi remplacer uniquement le bouton avec axe ?
Lorsqu'une panne concerne seulement la manette ou sa liaison mécanique, il n'est pas nécessaire de changer le programmateur complet.
Le remplacement du bouton C00310970 permet notamment de :
-
Retrouver une sélection de programmes utilisable.
-
Remplacer un axe cassé.
-
Conserver le bandeau de commande existant.
-
Éviter le remplacement inutile du sélecteur.
-
Prolonger la durée d'utilisation du lave-linge.
Cette réparation ciblée est particulièrement intéressante lorsque les composants électroniques fonctionnent encore normalement.
Caractéristiques techniques du bouton Whirlpool C00310970
Identification
-
Référence constructeur : C00310970
-
Référence associée : 481241458306
-
Type : bouton de programmation avec axe
-
Application : lave-linge compatibles
Dimensions et présentation
-
Diamètre : 40 mm
-
Profondeur totale annoncée : 50 mm
-
Couleur : blanc
-
Matière : plastique
Fonction
-
Sélection des programmes de lavage.
-
Transmission mécanique du mouvement au sélecteur.
-
Remplacement d'une manette ou d'un axe endommagé.
Conditionnement
-
1 bouton de programmation avec axe
Le sélecteur électronique, le programmateur et le bandeau complet ne sont pas inclus.
Retrouvez vos boutons de lave-linge sur Misterpieces
Le bouton de programmation avec axe pour lave-linge Whirlpool, Indesit - C00310970 permet de remplacer une manette cassée, usée ou manquante sur les machines à laver compatibles.
Avec son diamètre de 40 mm, sa finition blanche et son axe intégré, il constitue une solution de remplacement adaptée aux appareils utilisant cette référence constructeur.
Sur Misterpieces, retrouvez également vos pièces détachées pour lave-linge : boutons de programmation, sélecteurs, cartes électroniques, interrupteurs, poignées et composants de commande.
Référence constructeur : C00310970.
Référence associée : 481241458306.
Type : bouton de programmation avec axe.
Couleur : blanc.
Diamètre : 40 mm.
Profondeur totale : 50 mm.
Marques : Whirlpool, Bauknecht et Indesit selon les modèles.
Conditionnement : 1 bouton avec axe.
Avant commande, vérifiez la référence complète de votre lave-linge et son code service pour confirmer sa compatibilité avec le bouton C00310970.
