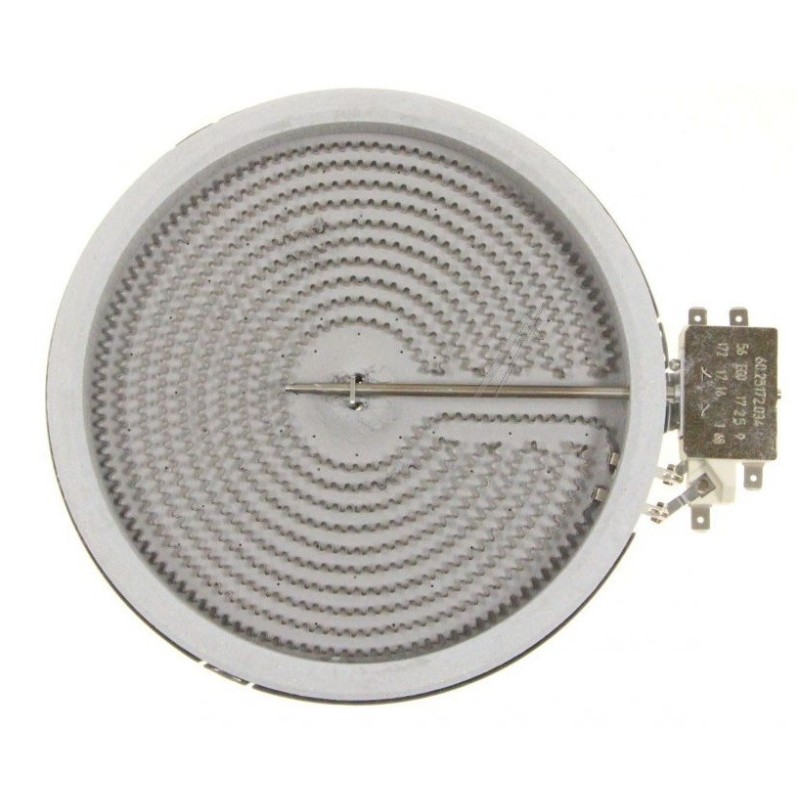

Foyer radiant Brandt AS0059224 - Résistance 1800 W pour plaque vitrocéramique
Le foyer radiant pour table de cuisson Brandt - AS0059224 est un élément chauffant électrique de 1 800 W sous 230 V, destiné au remplacement d'une résistance défectueuse sur certaines plaques vitrocéramiques Brandt.
Ce foyer radiant de 200 mm de diamètre extérieur possède une zone chauffante d'environ 180 mm. Il est notamment associé à la référence technique E.G.O. 10.58111.004.
Votre plaque vitrocéramique Brandt ne chauffe plus sur une zone de cuisson ? Le foyer reste froid malgré l'activation de la commande ou chauffe anormalement ? Une défaillance de la résistance peut être à l'origine de ce problème.
La référence AS0059224 permet de remplacer le foyer d'origine sur les appareils compatibles, sans avoir nécessairement à remplacer l'ensemble de la table de cuisson.
À quoi sert le foyer radiant Brandt AS0059224 ?
Un foyer radiant est un élément chauffant installé sous le verre vitrocéramique d'une table de cuisson électrique.
Il contient une résistance qui produit de la chaleur lorsqu'elle est alimentée.
Cette chaleur est transmise à travers la surface vitrocéramique vers le fond du récipient.
Contrairement à une plaque à induction, qui utilise un champ magnétique pour chauffer directement le récipient compatible, une table vitrocéramique à foyers radiants chauffe grâce à des résistances électriques.
Le foyer AS0059224 remplit donc une fonction essentielle : produire la chaleur nécessaire à la cuisson sur la zone correspondante.
Il peut être utilisé pour remplacer un élément chauffant usé ou électriquement défectueux, à condition que ses caractéristiques correspondent au montage de l'appareil.
Une résistance radiante de 1800 W sous 230 V
La référence Brandt AS0059224 présente les caractéristiques suivantes :
-
Puissance nominale : 1 800 W
-
Tension d'alimentation : 230 V
-
Diamètre extérieur : 200 mm
-
Diamètre de la zone chauffante : environ 180 mm
-
Référence E.G.O. : 10.58111.004
Ces caractéristiques permettent de distinguer cette résistance des foyers de dimensions ou de puissances différentes.
Une table de cuisson peut comporter plusieurs éléments chauffants, chacun adapté à une zone de cuisson précise.
Un foyer radiant de 1 800 W ne doit pas être remplacé par un modèle de 1 200 W ou de 2 300 W sans correspondance constructeur confirmée.
La puissance, le diamètre, les fixations et le raccordement électrique doivent être compatibles.
Pourquoi un foyer de plaque vitrocéramique ne chauffe-t-il plus ?
Lorsqu'une zone de cuisson ne produit plus de chaleur, plusieurs causes peuvent être envisagées.
Le foyer radiant AS0059224 fait partie des éléments à contrôler si votre table Brandt présente ce dysfonctionnement.
Les causes possibles comprennent :
-
Une résistance chauffante coupée.
-
Un défaut de raccordement électrique.
-
Une cosse ou un connecteur endommagé.
-
Un problème de commande de puissance.
-
Une défaillance du régulateur ou du système électronique.
-
Un dispositif de sécurité ou de limitation thermique défectueux.
Lorsque la résistance est effectivement hors service, son remplacement peut rétablir le chauffage de la zone concernée.
Cependant, un foyer qui reste froid ne signifie pas systématiquement que la résistance elle-même est défectueuse.
Un diagnostic électrique adapté est nécessaire.
Quels sont les symptômes d'un foyer radiant défectueux ?
Plusieurs anomalies peuvent orienter vers une panne du système de chauffage.
Le foyer ne chauffe plus du tout
La commande de cuisson est activée, mais la zone reste froide.
Une coupure de l'élément chauffant peut être en cause.
Il faut également vérifier le circuit d'alimentation et de commande.
Le foyer chauffe de manière intermittente
Un fonctionnement irrégulier peut provenir d'un défaut de contact ou de régulation.
Il faut toutefois savoir que les foyers radiants peuvent fonctionner par cycles de chauffe, notamment pour maintenir une puissance de cuisson sélectionnée.
Une alternance normale entre chauffe et arrêt n'est donc pas nécessairement une panne.
La zone de cuisson chauffe insuffisamment
Une performance de chauffe anormale peut justifier un contrôle de l'élément radiant et de son système de commande.
Des traces de détérioration sont visibles
Des connexions brûlées, un support endommagé ou une résistance présentant des dommages apparents nécessitent un examen technique.
Ne continuez pas à utiliser une table présentant des signes d'échauffement électrique anormal.
Compatibilité avec les tables de cuisson Brandt
Le foyer radiant Brandt AS0059224 est répertorié pour plusieurs modèles de tables vitrocéramiques de la gamme BPV.
Modèles compatibles documentés :
| Table de cuisson Brandt | Version répertoriée |
|---|---|
| BPV6410B | BPV6410B1 |
| BPV6421B | BPV6421B1 |
| BPV6423B | Modèle répertorié |
| BPV6320B | BPV6320B1 |
| BPV6320B | BPV6320B2 |
| BPV6321B | BPV6321B1 |
| BPV6210B | BPV6210B1 |
Ces références sont issues d'un catalogue spécialisé de pièces détachées.
Il est indispensable de contrôler le modèle complet et son indice de fabrication.
Une table de cuisson commercialisée sous un nom proche peut posséder plusieurs versions techniques avec des foyers différents.
Référence AS0059224 et référence E.G.O. 10.58111.004
La référence constructeur principale de cette fiche est :
AS0059224
Elle est associée dans des catalogues de composants radiants à la référence :
E.G.O. 10.58111.004
E.G.O. est un fabricant de composants destinés notamment aux appareils de cuisson.
Cette correspondance permet d'identifier la famille de foyer radiant et certaines de ses caractéristiques techniques.
Cependant, il ne faut pas remplacer un élément uniquement parce que son diamètre et sa puissance paraissent identiques.
La forme du support, les raccordements et les éventuels dispositifs intégrés doivent également correspondre.
Quelle différence entre un foyer radiant et un foyer à induction ?
Les deux technologies sont utilisées sur des tables de cuisson, mais leur fonctionnement est très différent.
Le foyer radiant
Le foyer radiant AS0059224 produit de la chaleur grâce à une résistance électrique.
La surface vitrocéramique transmet ensuite cette chaleur au récipient.
La zone de cuisson devient chaude et conserve de la chaleur résiduelle après l'arrêt.
Le foyer à induction
Une table à induction utilise un système électromagnétique pour chauffer directement un récipient adapté.
Elle ne comporte pas le même type d'élément chauffant.
Le foyer AS0059224 est prévu pour une table de cuisson radiante compatible et ne peut pas remplacer un inducteur.
Comment identifier le bon foyer radiant pour sa plaque Brandt ?
Pour commander la bonne pièce, il est important de relever plusieurs informations.
Vérifiez notamment :
-
La référence complète de la table de cuisson.
-
La référence du foyer d'origine.
-
La puissance : 1 800 W.
-
La tension : 230 V.
-
Le diamètre extérieur : 200 mm.
-
Le système de fixation.
-
La disposition des connexions électriques.
La référence de la table se trouve généralement sur la plaque signalétique située sous l'appareil.
Une simple comparaison visuelle ne suffit pas à confirmer la compatibilité d'un élément chauffant.
Peut-on remplacer uniquement un foyer radiant ?
Oui, sur de nombreuses tables vitrocéramiques, les éléments chauffants peuvent être remplacés individuellement.
Lorsque la panne est limitée à un foyer, il n'est pas toujours nécessaire de changer l'ensemble de la table.
Le foyer radiant Brandt AS0059224 permet une réparation ciblée sur les appareils compatibles.
Il convient toutefois de vérifier que la vitre n'est pas endommagée et que les autres composants électriques fonctionnent correctement.
Une table présentant une vitre fissurée ne doit pas être utilisée.
Le remplacement de la résistance ne corrige pas une détérioration du verre vitrocéramique.
Comment remplacer le foyer radiant Brandt AS0059224 ?
Le remplacement nécessite d'accéder aux composants électriques situés sous la surface vitrocéramique.
Cette intervention implique le démontage de l'appareil et la manipulation d'éléments raccordés au secteur.
Précautions indispensables :
-
Coupez totalement l'alimentation électrique au tableau.
-
Faites contrôler l'absence de tension avant toute intervention.
-
Laissez refroidir entièrement la table.
-
Identifiez précisément le foyer à remplacer.
-
Respectez les instructions techniques du constructeur.
-
Vérifiez la correspondance des connexions et des fixations.
-
Contrôlez le remontage et les dispositifs de sécurité.
Le foyer doit être installé dans la position prévue et fixé conformément au montage d'origine.
Cette réparation doit être confiée à une personne qualifiée, notamment pour les contrôles électriques nécessaires après installation.
Caractéristiques techniques du foyer radiant Brandt AS0059224
Identification :
-
Référence constructeur : AS0059224
-
Référence E.G.O. associée : 10.58111.004
-
Type : foyer radiant / élément chauffant
-
Marque de l'appareil : Brandt
Caractéristiques électriques :
-
Puissance : 1 800 W
-
Tension : 230 V
Dimensions :
-
Diamètre extérieur : 200 mm
-
Diamètre de chauffe indicatif : 180 mm
Application :
-
Table de cuisson vitrocéramique à foyers radiants
Fonction :
-
Production de chaleur par résistance électrique.
-
Chauffage de la zone de cuisson correspondante.
Compatibilités documentées :
-
Brandt BPV6410B1
-
Brandt BPV6421B1
-
Brandt BPV6423B
-
Brandt BPV6320B1 et BPV6320B2
-
Brandt BPV6321B1
-
Brandt BPV6210B1
Attention : les caractéristiques de montage doivent être vérifiées sur la version exacte de votre appareil.
Pourquoi réparer sa table vitrocéramique plutôt que la remplacer ?
Une panne sur un seul foyer n'implique pas nécessairement que toute la table de cuisson soit hors service.
Si la surface vitrocéramique est intacte et que les autres éléments fonctionnent correctement, le remplacement d'une résistance défectueuse peut être une solution adaptée.
Le foyer radiant Brandt AS0059224 permet de remplacer l'élément de chauffe concerné sur les appareils compatibles.
Cette réparation peut contribuer à :
-
Retrouver une zone de cuisson fonctionnelle.
-
Conserver une table vitrocéramique encore en bon état.
-
Éviter le remplacement complet de l'appareil.
-
Prolonger sa durée d'utilisation.
-
Limiter les déchets électroménagers.
Le remplacement doit toujours être précédé d'un diagnostic confirmant que le foyer est bien responsable de la panne.
Retrouvez vos foyers radiants et pièces détachées Brandt sur Misterpieces
Le foyer radiant pour table de cuisson Brandt - AS0059224 est une résistance de chauffe de 1 800 W sous 230 V, destinée à certaines plaques vitrocéramiques de la marque.
Avec son diamètre extérieur de 200 mm, cet élément permet de remplacer un foyer radiant défectueux sur les modèles compatibles.
Sur Misterpieces, retrouvez vos pièces détachées pour tables de cuisson Brandt : foyers radiants, résistances vitrocéramiques, régulateurs, commandes de puissance, cartes électroniques et autres composants de réparation.
Référence constructeur : AS0059224.
Référence E.G.O. associée : 10.58111.004.
Type de pièce : foyer radiant pour plaque vitrocéramique.
Puissance : 1 800 W.
Tension : 230 V.
Diamètre extérieur : 200 mm.
Marque : Brandt.
Avant commande, vérifiez impérativement la référence complète de votre table de cuisson, ainsi que les dimensions et les raccordements du foyer d'origine.
