Corps de pompe de vidange pour lave-linge LG

Corps de pompe de vidange pour lave-linge LG - G771880

Une fuite apparaît sous votre lave-linge LG pendant la vidange ? Le boîtier de pompe est fissuré ou un de ses raccordements est endommagé ?

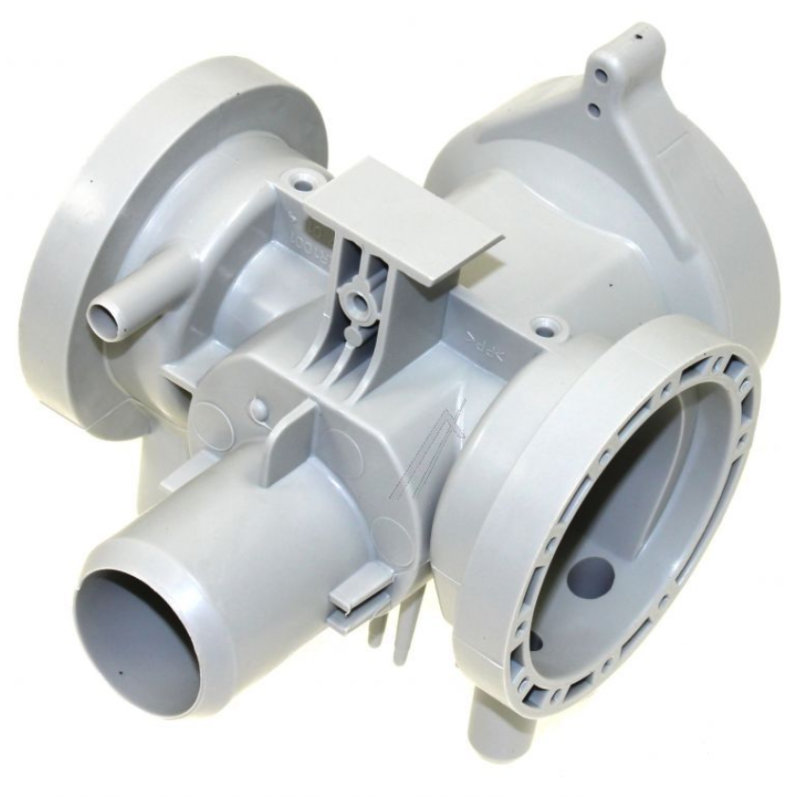

Le corps de pompe de vidange LG G771880 est une pièce détachée destinée au circuit d'évacuation de certains lave-linge, notamment le LG F71K22WH.

Référencé par le constructeur sous le numéro 3108ER1001E, ce composant constitue une partie hydraulique de l'ensemble de vidange.

Il permet d'accueillir les éléments de pompage prévus pour l'appareil et de diriger l'eau usagée vers le circuit d'évacuation.

Lorsqu'il est fissuré ou endommagé, son remplacement peut permettre de remettre en état le circuit hydraulique sans nécessairement changer le moteur de la pompe.

À quoi sert le corps de pompe de vidange ?

Pendant un programme de lavage, l'eau doit être évacuée à plusieurs reprises, notamment après le lavage et certains rinçages.

La pompe de vidange assure cette opération en mettant l'eau en mouvement vers le tuyau d'évacuation.

Le corps de pompe constitue le boîtier dans lequel circule l'eau au niveau du mécanisme de vidange.

Il comporte les passages et raccordements prévus pour relier la pompe aux durites de l'appareil.

Sur les lave-linge compatibles, le corps de pompe 3108ER1001E participe donc directement au cheminement de l'eau.

Il ne produit pas lui-même le mouvement de pompage : cette fonction est assurée par le moteur et sa turbine.

Un boîtier hydraulique spécifique au lave-linge LG F71K22WH

La référence G771880 est associée au corps de pompe LG 3108ER1001E.

Ce boîtier est notamment répertorié pour le lave-linge LG F71K22WH, également identifié sous la référence complète F1K2CNV2W.ABWQEFS.

Cette précision est importante, car LG utilise plusieurs configurations de pompes selon les modèles et les générations d'appareils.

Deux corps de pompe peuvent présenter une forme similaire sans posséder les mêmes raccordements ou les mêmes points de fixation.

La référence constructeur reste donc un critère essentiel pour choisir la bonne pièce.

Quels symptômes peuvent indiquer un corps de pompe endommagé ?

Plusieurs anomalies peuvent justifier un contrôle du boîtier :

• Une fuite d'eau apparaît sous la machine pendant la vidange.

• Le corps plastique présente une fissure visible.

• Un raccord de durite est cassé ou détérioré.

• Une fixation du boîtier est endommagée.

• Le corps de pompe ne maintient plus correctement un raccordement.

• Une fuite persiste malgré la remise en place correcte des durites.

Ces symptômes ne signifient pas systématiquement que le corps de pompe est responsable.

Un collier desserré, une durite percée, un bouchon de filtre mal positionné ou un joint détérioré peuvent provoquer des fuites similaires.

Avant de commander, il est donc important de localiser précisément l'origine du problème.

Des raccordements hydrauliques à vérifier

Les catalogues techniques indiquent pour le corps de pompe LG 3108ER1001E :

• Diamètre d'entrée : environ 33 mm.

• Diamètre de sortie : environ 23 mm.

Ces dimensions correspondent aux raccordements hydrauliques répertoriés pour la pièce.

Elles permettent de distinguer ce boîtier d'autres modèles, mais ne suffisent pas à garantir une compatibilité universelle.

La position des raccords, les fixations et la zone d'assemblage avec le moteur doivent également correspondre à l'appareil.

Il est préférable de vérifier la référence complète du lave-linge avant commande.

Caractéristiques du corps de pompe LG G771880

• Référence catalogue : G771880

• Référence constructeur LG : 3108ER1001E

• Désignation : corps de pompe de vidange

• Autre appellation : boîtier hydraulique de pompe

• Marque : LG

• Fonction : acheminement de l'eau dans le circuit de vidange

• Entrée répertoriée : 33 mm

• Sortie répertoriée : 23 mm

• Appareil concerné : lave-linge

• Modèle principal : LG F71K22WH

La pièce doit être distinguée du moteur électrique et des autres éléments du système de vidange.

La composition exacte de l'article, notamment la présence de joints, de fixations ou d'un bouchon, doit être contrôlée sur le produit vendu.

Compatibilité avec les lave-linge LG

Le corps de pompe 3108ER1001E / G771880 est notamment répertorié pour les appareils suivants :

• LG F71K22WH

• LG F71K22WHS

• LG F71K22IXS

• LG F51K24WH

• LG F1069FD3PS

• LG FH069FD4FS

• LG FH069FDFS

• LG FH21VB1

• LG F1397FYN2

Cette liste est indicative et non exhaustive.

La compatibilité peut dépendre du code produit complet de l'appareil.

Pour le modèle F71K22WH, le code F1K2CNV2W.ABWQEFS est notamment répertorié.

Avant commande, relevez les informations de la plaque signalétique de votre lave-linge et comparez-les avec le tableau de compatibilité de Misterpieces.

Corps de pompe, moteur de vidange et bouchon : quelles différences ?

Il est important de distinguer les différents éléments du circuit de vidange.

Le corps de pompe est le boîtier hydraulique par lequel circule l'eau.

Le moteur de vidange entraîne la turbine qui permet d'évacuer l'eau.

Le bouchon de filtre, lorsqu'il est prévu par l'appareil, permet de fermer l'accès au système de filtration.

La référence G771880 / 3108ER1001E désigne le corps de pompe.

Elle ne doit pas être confondue avec les ensembles de pompe complets ni avec le corps de pompe et bouchon référencé 3109EN2001A.

Lorsque seul le boîtier est fissuré et que le moteur fonctionne normalement, remplacer uniquement le corps adapté peut constituer une réparation ciblée.

Conseils avant le remplacement

Avant toute intervention, débranchez impérativement le lave-linge de son alimentation électrique et fermez l'arrivée d'eau.

Prévoyez de récupérer l'eau résiduelle présente dans la pompe et les durites.

Repérez soigneusement les raccordements et les fixations avant démontage.

Lors du remontage, assurez-vous que les durites sont correctement positionnées et que les dispositifs d'étanchéité sont en bon état.

Ne forcez pas sur les raccordements plastiques.

Après la réparation, vérifiez soigneusement l'absence de fuite pendant une opération de vidange.

En cas de doute, faites intervenir un réparateur qualifié.

Retrouvez vos pièces détachées LG sur Misterpieces

Une fuite localisée au niveau de la pompe ne nécessite pas systématiquement le remplacement de votre lave-linge.

Lorsque le défaut provient du boîtier hydraulique, le corps de pompe LG G771880 permet de remplacer la pièce concernée sur les appareils compatibles.

Sur Misterpieces, retrouvez les pièces détachées pour lave-linge LG : corps de pompe, moteurs de vidange, pompes complètes, bouchons, durites, joints et accessoires de réparation.

Référence catalogue : G771880 – Corps de pompe de vidange LG.

Référence constructeur : 3108ER1001E – Compatible notamment avec le lave-linge LG F71K22WH.

Vérifiez toujours la référence complète de votre appareil avant commande.
