Pompe de vidange pour lave-linge top Whirlpool, Hotpoint, Bauknecht et Indesit - 481073071153
Votre lave-linge Whirlpool conserve de l'eau dans le tambour en fin de programme ? La machine refuse de passer à l'essorage ou émet un bourdonnement pendant la vidange ?
La pompe de vidange 481073071153 est une pièce détachée destinée au circuit d'évacuation de nombreux lave-linge à chargement par le dessus, notamment des marques Whirlpool, Hotpoint-Ariston, Bauknecht et Indesit.
Également connue sous la référence C00319033, elle correspond à un ensemble de pompe comprenant un moteur électrique, un corps hydraulique et un système de filtration.
Sa fonction est d'évacuer l'eau utilisée pendant le lavage et le rinçage vers le tuyau de vidange de l'appareil.
Lorsque la pompe est identifiée comme responsable d'un défaut d'évacuation, son remplacement peut permettre de remettre la machine en fonctionnement normal sans devoir remplacer tout le lave-linge.
À quoi sert la pompe de vidange d'une machine à laver ?
Un lave-linge utilise plusieurs remplissages et évacuations d'eau au cours de ses programmes.
Après le lavage, l'eau chargée de lessive doit être évacuée.
La même opération intervient généralement après les phases de rinçage.
La pompe de vidange permet d'aspirer l'eau présente dans le circuit inférieur de la cuve et de la refouler vers le tuyau d'évacuation.
Ce mouvement est produit par une turbine entraînée par un moteur électrique.
La pompe 481073071153 assure cette fonction sur les appareils compatibles.
Lorsque l'eau n'est pas évacuée correctement, la machine peut interrompre son programme ou empêcher l'essorage afin d'éviter de fonctionner avec une quantité d'eau excessive.
Une électropompe complète avec filtre

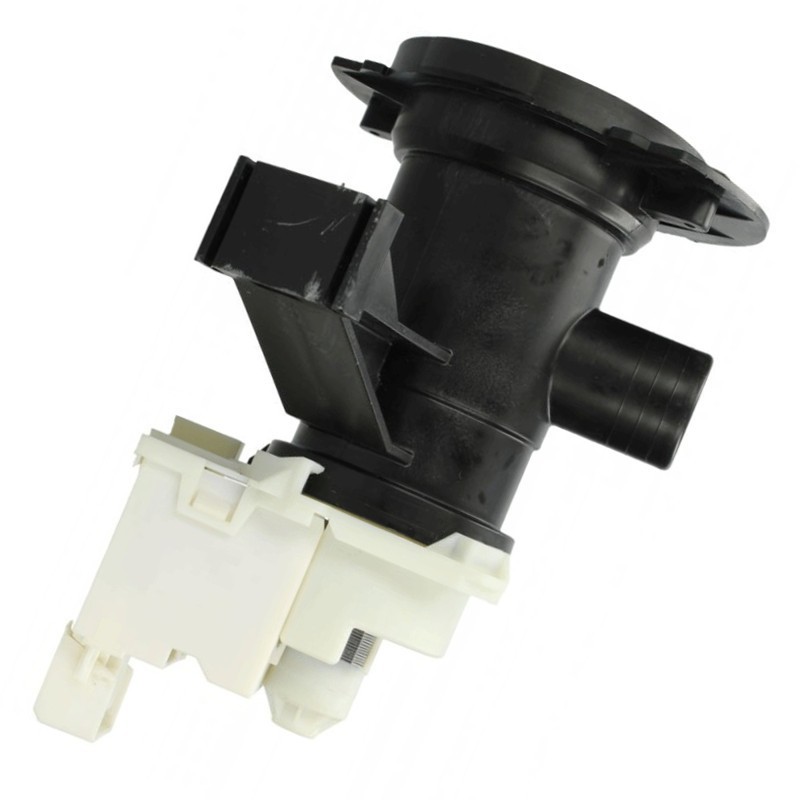

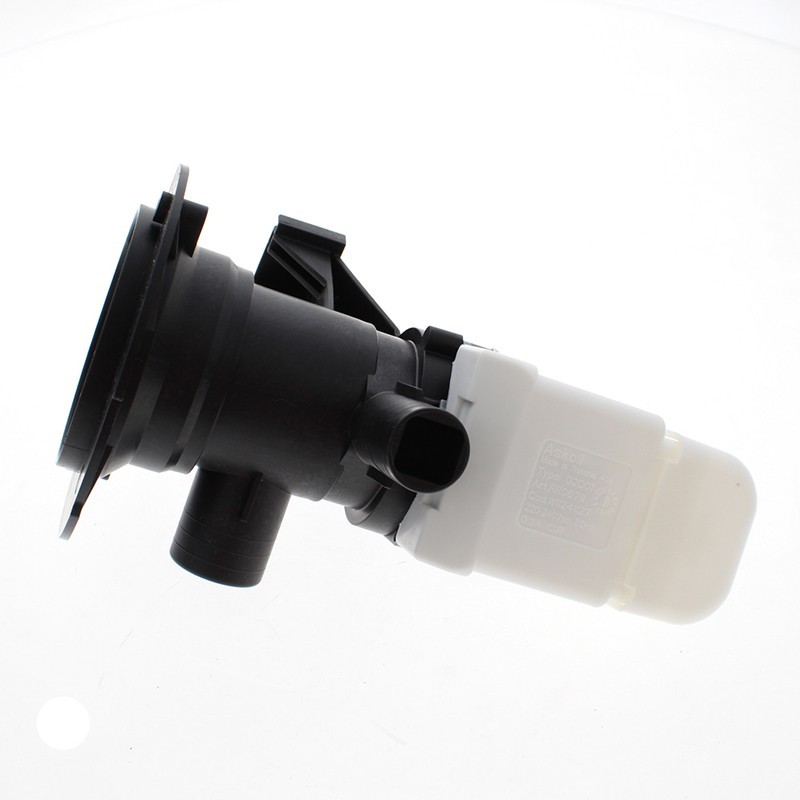

La particularité de la référence 481073071153 est sa présentation sous forme d'ensemble de vidange.
La configuration documentée comprend :
-
Un moteur électrique de pompe.
-
Un corps hydraulique.
-
Une entrée d'eau.
-
Une sortie vers le tuyau de vidange.
-
Un filtre destiné à retenir certains objets ou résidus.
-
Un raccordement électrique adapté à la machine.
Ce type d'ensemble est différent d'un moteur de pompe vendu seul.
Lorsque le corps de pompe est fissuré, que ses fixations sont détériorées ou que le système de filtration est endommagé, une pompe complète peut être nécessaire.
Il convient néanmoins de vérifier la photographie et la composition de la version commercialisée sur Misterpieces avant commande.
Un moteur de vidange de 30 W
La pompe C00319033 / 481073071153 est répertoriée avec une puissance de 30 watts et une alimentation de 230 volts alternatif.
Elle appartient à une famille de pompes de vidange utilisées dans de nombreuses machines à laver domestiques.
La motorisation est notamment associée aux désignations Askoll R2.5Y et KEBS111/051 dans les catalogues spécialisés.
Ces inscriptions peuvent aider à identifier l'ancienne pièce.
Elles ne doivent toutefois pas être utilisées seules pour commander une pompe : plusieurs variantes peuvent présenter une puissance identique, mais des raccordements ou des fixations différents.
Un connecteur électrique RAST 2.5
Le connecteur RAST 2.5 constitue une caractéristique importante de la référence 481073071153.
Il s'agit d'un système de connexion utilisé sur certains composants électroménagers.
Ce raccord doit correspondre au faisceau électrique du lave-linge.
Une pompe possédant la même puissance et des dimensions proches peut ne pas être compatible si son connecteur est différent.
Avant commande, vérifiez notamment :
-
La forme du connecteur.
-
Son emplacement sur le moteur.
-
Le nombre de contacts.
-
L'orientation du raccordement.
-
La configuration de la pompe d'origine.
Il ne faut pas modifier le câblage de l'appareil pour adapter une pompe différente.
Raccordements d'eau : entrée 30 mm et sortie 22 à 23 mm
Le corps hydraulique de cette pompe possède deux raccordements principaux.
L'entrée d'eau reçoit l'eau provenant du circuit inférieur du lave-linge.
La sortie dirige l'eau évacuée vers le tuyau de vidange.
Les dimensions répertoriées sont :
-
Diamètre d'entrée : environ 30 mm
-
Diamètre de sortie : environ 22 à 23 mm
La différence entre 22 et 23 mm selon les catalogues peut provenir des méthodes de mesure ou des versions du corps de pompe.
Il est donc préférable de comparer directement les raccords avec ceux de la pièce d'origine.
Une pompe dont les embouts sont inadaptés pourrait provoquer des difficultés de montage ou des fuites.
Quels symptômes peuvent indiquer une pompe de vidange défectueuse ?
Plusieurs dysfonctionnements peuvent nécessiter le contrôle de la pompe :
-
Le lave-linge conserve de l'eau en fin de programme.
-
La vidange ne démarre pas.
-
La machine refuse de lancer l'essorage.
-
Un bourdonnement apparaît pendant la tentative d'évacuation.
-
L'eau s'écoule très lentement.
-
La vidange fonctionne de manière intermittente.
-
Une fuite apparaît au niveau du corps de pompe.
-
La turbine est endommagée ou bloquée.
Ces symptômes ne signifient pas systématiquement que la pompe est hors service.
Une obstruction du filtre, un objet coincé dans la turbine, un tuyau de vidange bouché ou un défaut de commande électronique peuvent entraîner des anomalies similaires.
Le remplacement de la pompe doit donc être précédé d'un diagnostic.
Pourquoi un lave-linge ne vidange-t-il plus ?
Lorsqu'une machine à laver ne parvient plus à évacuer l'eau, plusieurs causes doivent être envisagées.
La première est souvent une obstruction du circuit.
De petits objets peuvent passer entre le tambour et la cuve, puis atteindre la zone du filtre.
Des pièces de monnaie, des boutons, des fibres textiles ou d'autres corps étrangers peuvent perturber le fonctionnement de la pompe.
Une turbine bloquée peut empêcher l'évacuation, même si le moteur reçoit son alimentation.
Le tuyau de vidange peut également être plié ou bouché.
Dans d'autres cas, le moteur de pompe est réellement défectueux.
Il est donc important de distinguer une panne mécanique, électrique ou hydraulique avant de commander la pièce.
Pompe de vidange et pompe de cyclage : quelle différence ?
Ces deux composants ne remplissent pas la même fonction.
La pompe de vidange évacue l'eau usée vers les canalisations.
La pompe de cyclage, principalement présente sur les lave-vaisselle, fait circuler l'eau pendant le lavage pour alimenter les bras d'aspersion.
Sur un lave-linge, la référence 481073071153 correspond à une pompe d'évacuation.
Elle n'assure pas le remplissage en eau, qui dépend notamment de l'électrovanne, ni la rotation du tambour, qui dépend du système d'entraînement de la machine.
Caractéristiques techniques de la pompe 481073071153
-
Référence principale : 481073071153
-
Référence associée : C00319033
-
Désignation : pompe de vidange pour lave-linge
-
Autres appellations : électropompe, pompe d'évacuation, pompe à eau
-
Type de motorisation répertorié : Askoll R2.5Y
-
Marquage de famille : KEBS111/051
-
Puissance : 30 W
-
Tension : 230 V AC
-
Raccordement électrique : RAST 2.5
-
Entrée d'eau : environ 30 mm
-
Sortie d'eau : environ 22 à 23 mm
-
Configuration : pompe complète avec corps hydraulique et filtre
-
Application : lave-linge compatible, notamment à chargement par le dessus
La référence correspond à une famille de pièces pouvant être commercialisées en version d'origine ou adaptable.
Il est important de vérifier le fabricant et la configuration du produit effectivement fourni.
Références associées et équivalences
La pompe 481073071153 est répertoriée avec plusieurs références associées :
-
C00319033
-
C00309416
-
00145522
-
145522
-
481236018577
-
481236018549
-
480110100001
-
480111104693
D'autres catalogues mentionnent également les références C00535957 et 482000032568.
Ces numéros permettent de retrouver des pièces de remplacement lorsqu'une ancienne référence est inscrite sur la pompe démontée ou dans la documentation technique.
Toutefois, ils peuvent être associés à différents conditionnements ou à des versions adaptables.
La compatibilité doit donc être confirmée par le modèle de la machine et les caractéristiques du montage.
Compatibilité avec les lave-linge top Whirlpool
Le moteur de pompe 481073071153 est utilisé sur de nombreux lave-linge Whirlpool à chargement par le dessus.
Parmi les gammes et modèles répertoriés figurent notamment :
-
Whirlpool AWE 2215
-
Whirlpool AWE 2217
-
Whirlpool AWE 2316
-
Whirlpool AWE 2320
-
Whirlpool AWE 2519
-
Whirlpool AWE 4519
-
Whirlpool AWE 50510
-
Whirlpool AWE 5080
-
Whirlpool AWE 6100
-
Whirlpool AWE 6213
-
Whirlpool AWE 6521
-
Whirlpool AWE 6720
-
Whirlpool AWE 7725
-
Whirlpool AWE 8527
-
Whirlpool TDLR 60210
-
Whirlpool TDLR 65220
-
Whirlpool TDLR 70220
-
Whirlpool TDLR 70230
Cette liste est indicative et non exhaustive.
Certains appareils existent sous plusieurs versions de fabrication.
Chez Whirlpool, la référence commerciale doit être complétée par le numéro de service à 12 chiffres, également appelé 12NC, afin de confirmer la bonne pompe.
Compatibilité avec les lave-linge Hotpoint-Ariston
La référence 481073071153 est également répertoriée pour plusieurs machines à laver Hotpoint-Ariston.
Parmi les appareils figurent notamment :
-
Hotpoint-Ariston CWMTG 6241 FR/N
-
Hotpoint-Ariston CWMTG 652U FR/N
-
Hotpoint-Ariston EUTL 723 G IT
-
Hotpoint-Ariston TH 621M Anti Stain FR
-
Hotpoint-Ariston TH 621MV Anti Stain FR
-
Hotpoint-Ariston TH 622 Anti Stain FR
Ces appareils appartiennent à différentes générations de lave-linge à chargement par le dessus.
La référence complète est indispensable pour distinguer les variantes utilisant des systèmes de vidange différents.
Compatibilité avec les lave-linge Bauknecht
La pompe 481073071153 est également utilisée sur certains lave-linge Bauknecht.
Parmi les modèles répertoriés figurent :
-
Bauknecht WAT Prime 652 Di
-
Bauknecht WAT Eco 5510
-
Bauknecht WAT Eco 612
-
Bauknecht WAT Eco 712
-
Bauknecht WAT 6312
-
Bauknecht WMT Pro 55U
-
Bauknecht WMT Pro 6U SD
-
Bauknecht WMT Pro 7U SD
-
Bauknecht WMT Silver 7 BD
-
Bauknecht WMT ZEN 6 BD
-
Bauknecht WTL 46212
-
Bauknecht WTL 56312
Ces références sont données à titre indicatif.
Pour confirmer la compatibilité, il convient de vérifier le code de service complet figurant sur la plaque signalétique.
Compatibilité avec les lave-linge Indesit
La référence 481073071153 est également présente sur certaines machines à laver Indesit, notamment dans les gammes de lave-linge top.
Parmi les modèles documentés figurent :
-
Indesit ITWA 5851 W FR
-
Indesit ITWA 5951 W FR
-
Indesit ITWA 51152 W PL
-
Indesit ITWA 61252 W FR
-
Indesit ITWAC 51052 W FR
-
Indesit ITWAC 51151 W FR
-
Indesit ITWAB 61051 W FR
-
Indesit ITWDC 61252 W FR
-
Indesit ITWD 71252 W FR
Un modèle commercial peut correspondre à plusieurs codes industriels.
La vérification du code complet de la machine reste donc nécessaire avant de remplacer la pompe.
Compatibilité avec Laden, Ignis et d'autres marques
Le moteur de vidange C00319033 apparaît également dans les catalogues de compatibilité de plusieurs autres marques :
-
Laden
-
Ignis
-
Privileg
-
Polar
-
Bosch et Siemens, pour certaines versions utilisant une pompe compatible
-
Constructa
-
Balay
-
Gorenje
-
Proline
-
Cylinda
Cette compatibilité multimarque ne signifie pas que toutes les machines de ces fabricants utilisent le même ensemble de vidange.
Il est indispensable de vérifier les fixations, les raccordements et la référence technique de l'appareil.
Comment vérifier la compatibilité avant commande ?
Pour identifier la bonne pompe, commencez par relever la référence complète de votre lave-linge.
Sur les modèles Whirlpool, Bauknecht et certaines marques associées, recherchez notamment le numéro de service 12NC.
Comparez ensuite les caractéristiques de la pompe démontée :
-
La référence inscrite sur le moteur.
-
La puissance électrique.
-
La forme du connecteur RAST 2.5.
-
L'orientation du raccordement électrique.
-
La position de l'entrée et de la sortie d'eau.
-
Le diamètre des deux embouts.
-
La forme du corps hydraulique.
-
Les fixations et l'emplacement du filtre.
Deux pompes de 30 W peuvent être incompatibles si leur configuration mécanique est différente.
La référence complète de la machine reste le critère principal de choix.
Comment accéder à la pompe de vidange d'un lave-linge top ?
Sur un lave-linge à chargement par le dessus, la pompe se trouve généralement dans la partie inférieure de l'appareil.
Son emplacement exact et la méthode d'accès dépendent du modèle.
L'intervention peut nécessiter la dépose d'un panneau latéral ou d'un autre élément de carrosserie.
Avant toute manipulation, débranchez impérativement le lave-linge et fermez l'arrivée d'eau.
Prévoyez un récipient et des chiffons pour récupérer l'eau restant dans le circuit.
Repérez les raccordements électriques et les durites avant démontage.
Il est important de ne pas tirer directement sur les fils pour retirer le connecteur.
Faut-il nettoyer le filtre avant de remplacer la pompe ?
Oui, lorsque le filtre est accessible et que la notice de l'appareil prévoit son nettoyage.
Un corps étranger peut empêcher la turbine de tourner et provoquer une absence de vidange.
Avant de conclure à une panne du moteur, il est utile de vérifier :
-
L'absence d'obstruction dans le filtre.
-
La présence éventuelle de petits objets.
-
La liberté de mouvement de la turbine, selon la procédure prévue.
-
L'état du tuyau de vidange.
-
L'absence d'écrasement du circuit d'évacuation.
Cette vérification peut permettre d'identifier une obstruction sans remplacer inutilement la pompe.
Ne démontez toutefois pas un composant électrique ou hydraulique si vous ne disposez pas des compétences nécessaires.
Conseils pour remplacer la pompe 481073071153
Une fois le diagnostic confirmé, le remplacement de la pompe doit respecter les caractéristiques du montage d'origine.
Avant de démonter l'ancien ensemble, repérez la position des colliers, des durites et des fixations.
Après retrait, examinez l'état des raccordements hydrauliques.
Une durite détériorée ou un collier mal serré peut provoquer une fuite après remplacement.
Installez la nouvelle pompe en respectant son orientation et la position prévue des fixations.
Rebranchez le connecteur électrique sans modifier le câblage.
Après remontage, vérifiez l'étanchéité pendant une phase de remplissage et de vidange.
Si l'appareil présente encore une anomalie, un diagnostic complémentaire peut être nécessaire.
En cas de doute, confiez l'intervention à un réparateur qualifié.
Retrouvez vos pompes de vidange sur Misterpieces
Un lave-linge top qui ne vidange plus ne nécessite pas systématiquement son remplacement complet.
Lorsque la pompe est identifiée comme responsable de la panne, la pompe de vidange 481073071153 permet de renouveler cet ensemble sur les machines compatibles.
Sur Misterpieces, retrouvez les pièces détachées pour lave-linge Whirlpool, Hotpoint, Bauknecht et Indesit : pompes de vidange, filtres, durites, tuyaux d'évacuation, électrovannes et autres composants nécessaires à leur réparation.
Référence constructeur : 481073071153.
Référence associée : C00319033.
Caractéristiques : 30 W – 230 V – connecteur RAST 2.5 – pompe complète avec filtre.
Vérifiez toujours le numéro de service complet de votre machine et les raccordements de la pompe avant commande.
Français
English
