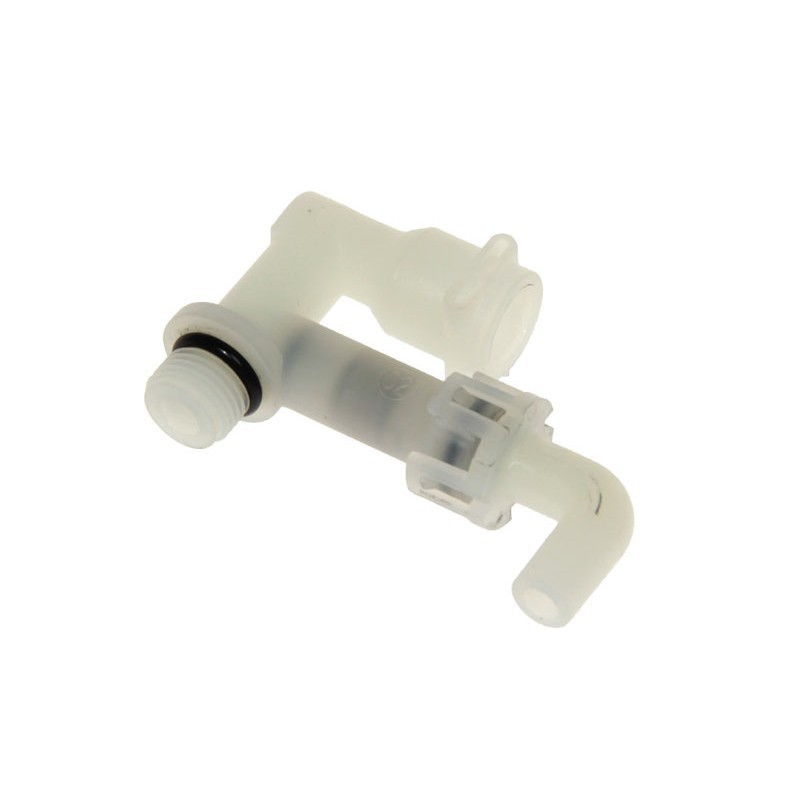

Vanne de sécurité de pompe DeLonghi 7313219431 - Soupape pour machine à café automatique
La vanne pour machine à café DeLonghi - 7313219431 est une soupape de sécurité destinée à la pompe à eau de nombreuses machines expresso automatiques de la marque.
Également appelée vanne de pompe ou soupape de sécurité coudée, cette pièce intervient dans le circuit hydraulique qui alimente le système de préparation du café.
Elle est notamment utilisée sur différentes machines des gammes DeLonghi Magnifica, Perfecta, PrimaDonna, Caffè Corso et Caffè Venezia.
La référence 7313219431 remplace notamment l'ancienne référence 7332165600.
Lorsqu'une vanne de sécurité présente un défaut d'étanchéité ou de fonctionnement, elle peut perturber le circuit d'eau et entraîner une fuite au niveau de la pompe.
Son remplacement permet de remettre en état le composant concerné sans changer systématiquement l'ensemble de la machine.
À quoi sert la vanne de sécurité d'une pompe DeLonghi ?
Les machines à café automatiques DeLonghi utilisent une pompe pour faire circuler l'eau dans le circuit hydraulique.
L'eau est ensuite dirigée vers les éléments nécessaires à la préparation du café et, selon le modèle, à la production d'eau chaude ou de vapeur.
La vanne de sécurité 7313219431 est installée dans l'ensemble hydraulique associé à la pompe.
Elle contribue à protéger le circuit contre certaines contraintes de pression.
Ses principales fonctions sont :
-
Participer à la sécurité du circuit de pompage.
-
Contribuer à la gestion de la pression hydraulique.
-
Assurer une liaison adaptée au montage de la pompe.
-
Remplacer une soupape de sécurité défectueuse.
-
Préserver le fonctionnement du circuit d'eau sur les appareils compatibles.
Cette pièce est distincte de la pompe elle-même : elle n'assure pas directement la circulation de l'eau.
Une soupape coudée pour pompe vibrante
La référence 7313219431 correspond à une soupape de sécurité utilisée avec certaines pompes vibrantes DeLonghi.
Sa conception coudée permet son intégration au circuit hydraulique prévu par le constructeur.
Caractéristiques identifiées :
-
Référence DeLonghi : 7313219431
-
Ancienne référence : 7332165600
-
Désignation : soupape de sécurité de pompe
-
Forme : coudée
-
Application : machine à café automatique compatible
Les catalogues professionnels de pièces détachées identifient cette référence comme une safety valve for vibratory pump, c'est-à-dire une soupape de sécurité pour pompe vibrante.
Il ne faut pas la confondre avec une électrovanne commandée électriquement ou avec une vanne de vapeur.
Pourquoi remplacer la vanne de pompe de sa cafetière ?
La soupape est soumise aux contraintes de pression et aux variations de température du circuit hydraulique.
Avec le temps, une anomalie peut apparaître au niveau de son mécanisme ou de son étanchéité.
Les défauts possibles comprennent :
-
Une fuite au niveau du corps de la vanne.
-
Un raccordement détérioré.
-
Une soupape ne fonctionnant plus conformément à sa conception.
-
Une pièce fissurée ou endommagée.
-
Une perte d'étanchéité au niveau de l'ensemble de pompage.
Ces problèmes peuvent nécessiter le remplacement de la vanne.
Un défaut de pression dans la machine ne signifie toutefois pas automatiquement que cette soupape est responsable.
Un diagnostic permet de distinguer une panne de vanne d'un défaut de pompe, de raccord ou d'un autre composant hydraulique.
Ma machine à café DeLonghi fuit sous la pompe
Une fuite interne peut provenir de plusieurs éléments du circuit d'eau.
Lorsqu'elle apparaît à proximité de la pompe, la vanne de sécurité fait partie des composants à contrôler.
Les causes possibles sont :
-
Une soupape endommagée.
-
Un raccord hydraulique mal étanche.
-
Un tuyau fissuré.
-
Un joint détérioré.
-
Une fuite provenant de la pompe.
-
Un autre composant laissant s'écouler l'eau vers cette zone.
La localisation précise de la fuite est indispensable avant de commander la vanne 7313219431.
De l'eau visible sous la machine peut en effet provenir d'un élément situé plus haut dans le circuit.
Ma DeLonghi ne fait plus couler de café : est-ce la vanne ?
Une absence de café ou un débit anormalement faible peut être liée à un dysfonctionnement hydraulique.
Cependant, plusieurs composants sont susceptibles d'être responsables.
Parmi les causes possibles :
-
Une pompe à eau défectueuse.
-
Un circuit entartré.
-
Un filtre obstrué.
-
Une vanne ou une électrovanne défaillante.
-
Un groupe infuseur encrassé.
-
Un défaut d'alimentation en eau.
-
Une anomalie de commande de la machine.
La soupape DeLonghi 7313219431 ne doit donc pas être remplacée uniquement parce que la machine ne distribue plus de café.
Il faut vérifier le fonctionnement du circuit et confirmer que la vanne présente réellement un défaut.
Compatibilité avec les DeLonghi Magnifica EAM
La référence 7313219431 est répertoriée pour plusieurs machines Magnifica des séries EAM.
Exemples de modèles compatibles :
-
DeLonghi EAM2000
-
DeLonghi EAM2500.B
-
DeLonghi EAM3000.B
-
DeLonghi EAM3200
-
DeLonghi EAM3200.S
-
DeLonghi EAM3300
-
DeLonghi EAM3300.S
-
DeLonghi EAM3400
-
DeLonghi EAM3500
-
DeLonghi EAM4000.B
-
DeLonghi EAM4500
Ces modèles sont recensés dans les catalogues de compatibilité de la vanne.
La version technique de l'appareil doit être vérifiée avant commande.
Compatibilité avec les DeLonghi Magnifica ESAM
La vanne est également utilisée sur plusieurs machines automatiques ESAM.
Modèles répertoriés :
-
DeLonghi ESAM03.110.S
-
DeLonghi ESAM03.120.S EX:1
-
DeLonghi ESAM04.110.B
-
DeLonghi ESAM04.110.S
-
DeLonghi ESAM04.120.S
-
DeLonghi ESAM2200.S EX:1
-
DeLonghi ESAM2600
-
DeLonghi ESAM2600 EX:1
-
DeLonghi ESAM2800.SB EX:1
-
DeLonghi ESAM3200.S
-
DeLonghi ESAM3200.S EX:1
-
DeLonghi ESAM3400.S
-
DeLonghi ESAM4000.B
-
DeLonghi ESAM4200.S
La documentation DeLonghi identifie notamment la soupape de sécurité 7313219431 dans la vue éclatée de la Magnifica ESAM3200.S EX:1, code produit 0132212126.
Cette correspondance constructeur permet de confirmer la présence de la vanne sur cette version précise.
Compatibilité avec les DeLonghi Perfecta et PrimaDonna
La référence 7313219431 est également utilisée sur certaines machines automatiques haut de gamme DeLonghi.
Perfecta :
-
ESAM5500.B
-
ESAM5500.M
-
ESAM5400
PrimaDonna :
-
ESAM6600
-
ESAM6700
D'autres modèles ESAM sont également répertoriés dans les catalogues spécialisés.
La compatibilité ne doit pas être étendue automatiquement à toutes les machines Perfecta ou PrimaDonna.
Il est nécessaire de vérifier le modèle et son code produit.
Compatibilité avec les gammes Caffè Corso et Caffè Venezia
Certaines machines des gammes Caffè Corso et Caffè Venezia utilisent également la soupape 7313219431.
Exemples :
-
DeLonghi Caffè Corso ESAM2600
-
DeLonghi Caffè Corso ESAM2800.SB
-
DeLonghi Caffè Venezia ESAM2200.S
Ces appareils partagent certains composants hydrauliques avec les machines Magnifica.
La correspondance doit être confirmée à partir de la référence complète figurant sur la plaque signalétique.
Références DeLonghi 7313219431 et 7332165600
La référence principale est :
7313219431
L'ancienne référence associée est :
7332165600
Cette correspondance est indiquée dans les catalogues de pièces détachées.
Elle permet notamment d'identifier la nouvelle pièce lorsque la documentation de l'appareil mentionne l'ancien numéro.
Il est important de ne pas confondre cette soupape avec la référence DeLonghi 7313219421, qui correspond à une autre version de vanne de sécurité.
Même lorsque deux pièces semblent proches, leurs caractéristiques et leur montage peuvent être différents.
Quelle différence entre vanne de sécurité, électrovanne et pompe ?
Ces composants interviennent tous dans le circuit d'eau, mais leurs fonctions sont distinctes.
La vanne de sécurité
La 7313219431 est destinée à la protection du circuit hydraulique associé à la pompe.
L'électrovanne
Elle commande l'ouverture ou la fermeture d'un passage d'eau selon les instructions électriques de la machine.
La pompe
Elle met l'eau en circulation et contribue à générer la pression nécessaire à la préparation du café.
Les raccords et tuyaux
Ils relient les différents éléments du circuit hydraulique.
La vanne de sécurité 7313219431 ne remplace ni une pompe complète ni une électrovanne.
Comment identifier la bonne vanne pour sa machine DeLonghi ?
Plusieurs modèles de soupapes peuvent être utilisés dans les machines à café automatiques.
Pour sélectionner la référence 7313219431, il est recommandé de vérifier :
-
Le modèle complet de la cafetière.
-
Le code produit constructeur.
-
La référence de la vanne d'origine.
-
La forme de la pièce.
-
L'orientation des raccordements.
-
Le type de pompe installé.
-
Les correspondances constructeur.
La simple ressemblance entre deux vannes ne suffit pas à confirmer leur compatibilité.
Le numéro de pièce et la vue éclatée du modèle constituent les éléments de vérification les plus fiables.
Comment remplacer la vanne DeLonghi 7313219431 ?
Le remplacement nécessite d'accéder au circuit hydraulique interne de la cafetière.
La vanne est située à proximité de la pompe et peut être reliée à des raccords soumis à la pression de l'eau.
L'intervention doit être effectuée par un réparateur qualifié.
Les précautions générales comprennent :
-
Débrancher complètement la machine du secteur.
-
Laisser refroidir le circuit.
-
Vérifier l'absence de pression résiduelle.
-
Identifier précisément la vanne d'origine.
-
Contrôler les raccords et les joints associés.
-
Installer la pièce adaptée selon la procédure constructeur.
-
Vérifier l'étanchéité du circuit.
-
Effectuer un contrôle de fonctionnement après remontage.
Une fuite interne peut exposer les composants électriques à l'humidité.
Il est donc indispensable de contrôler l'étanchéité avant toute remise en service normale.
Caractéristiques techniques de la vanne DeLonghi 7313219431
Identification :
-
Référence constructeur : 7313219431
-
Ancienne référence : 7332165600
-
Fabricant : DeLonghi
-
Type : soupape de sécurité de pompe
Conception :
-
Configuration : coudée
-
Application : pompe vibrante de machine à café
-
Fonction : protection hydraulique du circuit
Gammes compatibles répertoriées :
-
DeLonghi Magnifica
-
DeLonghi Perfecta
-
DeLonghi PrimaDonna
-
DeLonghi Caffè Corso
-
DeLonghi Caffè Venezia
Séries concernées selon les versions :
-
EAM
-
ESAM
Conditionnement :
-
1 vanne de sécurité
Attention : les dimensions précises, la pression de déclenchement et les éventuels joints fournis doivent être vérifiés sur le produit effectivement commercialisé.
Pourquoi remplacer uniquement la vanne de pompe ?
Une fuite ou une défaillance localisée au niveau d'une soupape ne nécessite pas automatiquement le remplacement de la pompe entière.
Lorsque la pompe fonctionne normalement et que la panne concerne uniquement la vanne, une réparation ciblée peut être envisagée.
La référence DeLonghi 7313219431 permet de remplacer le composant concerné sur les machines compatibles.
Cette réparation peut contribuer à :
-
Rétablir l'étanchéité d'un ensemble hydraulique défectueux.
-
Remplacer une soupape endommagée.
-
Conserver la pompe d'origine lorsqu'elle est fonctionnelle.
-
Éviter le remplacement inutile d'un ensemble complet.
-
Prolonger la durée d'utilisation de la machine à café.
Il est important de rechercher l'origine d'une éventuelle surpression avant de remplacer une soupape de sécurité défectueuse.
Retrouvez vos vannes et soupapes DeLonghi sur Misterpieces
La vanne de sécurité de pompe pour machine à café DeLonghi - 7313219431 est une pièce détachée destinée au circuit hydraulique de nombreuses machines automatiques de la marque.
Également associée à l'ancienne référence 7332165600, elle est utilisée notamment sur certaines Magnifica, Perfecta, PrimaDonna, Caffè Corso et Caffè Venezia.
Sur Misterpieces, retrouvez également vos pièces détachées pour machines à café DeLonghi : pompes, soupapes, vannes, électrovannes, raccords, joints, tuyaux, chaudières et groupes infuseurs.
Référence constructeur : 7313219431.
Ancienne référence : 7332165600.
Type de pièce : vanne / soupape de sécurité de pompe.
Configuration : coudée.
Fonction : protection du circuit hydraulique de pompage.
Application : machines à café DeLonghi compatibles.
Avant commande, vérifiez le modèle complet et le code produit de votre cafetière afin de confirmer la compatibilité.
