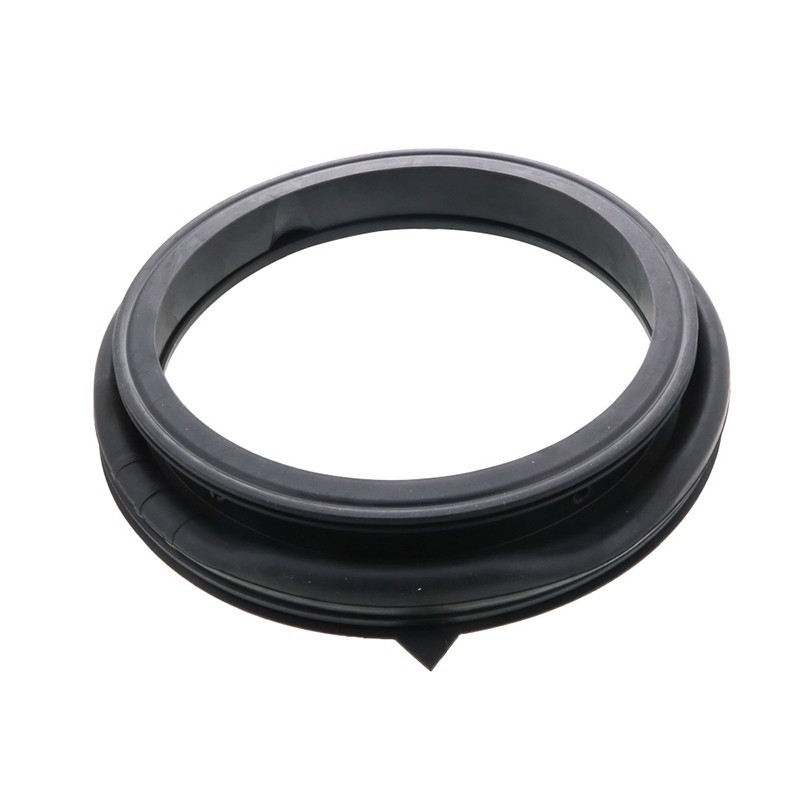

Joint de hublot Thomson 34010671 - Manchette d'étanchéité 430 mm pour lave-linge

Le joint de hublot pour lave-linge Thomson - 34010671 est une pièce détachée destinée à assurer l'étanchéité de la partie avant de certains lave-linge à chargement frontal.

Également appelé manchette de hublot, joint de porte ou soufflet de cuve, ce composant souple relie l'ouverture de la cuve à la façade de la machine.

Il empêche l'eau de lavage de s'échapper par l'avant tout en permettant à la cuve de bouger normalement pendant le fonctionnement.

La référence 34010671, également identifiée sous le numéro AS0041440, est répertoriée pour plusieurs lave-linge Thomson et certains modèles Brandt, Vedette et Continental Edison.

Votre lave-linge Thomson présente une fuite au niveau du hublot ou son joint est déchiré ? Le remplacement de la manchette permet de réparer cette zone d'étanchéité sans changer la machine complète.

À quoi sert le joint de hublot d'un lave-linge ?

Sur un lave-linge à chargement frontal, le tambour tourne à l'intérieur d'une cuve qui contient l'eau pendant les différentes étapes du programme.

Cette cuve est suspendue et peut se déplacer légèrement sous l'effet des vibrations.

Le joint de hublot Thomson 34010671 assure une liaison souple entre cette partie mobile et l'ouverture située à l'avant de l'appareil.

Il remplit plusieurs fonctions :

• Assurer l'étanchéité autour de l'ouverture du tambour.

• Empêcher l'eau de s'échapper à l'avant de la machine.

• Accompagner les mouvements de la cuve pendant le lavage et l'essorage.

• Protéger la zone de jonction entre la cuve et la façade.

• Permettre une fermeture correcte du hublot.

Sa conception souple est indispensable pour supporter les mouvements normaux de la machine.

Une manchette de hublot de 430 mm

La référence 34010671 est commercialisée comme une manchette de 430 mm.

Cette dimension permet de distinguer le joint de certaines autres références, mais elle ne suffit pas à garantir la compatibilité.

En effet, deux joints peuvent posséder un diamètre proche tout en présentant des profils différents.

Les points de fixation, les plis du caoutchouc et la géométrie des zones d'étanchéité doivent également correspondre à l'appareil.

Caractéristiques identifiées :

• Référence : 34010671

• Référence associée : AS0041440

• Dimension annoncée : 430 mm

• Matière : caoutchouc

• Type : manchette de hublot

• Application : lave-linge frontal compatible

Il est préférable de vérifier la référence constructeur plutôt que de sélectionner un joint uniquement à partir de son diamètre.

Pourquoi remplacer le joint de hublot de sa machine à laver ?

Le joint est soumis à plusieurs contraintes pendant l'utilisation du lave-linge.

Il est régulièrement exposé à l'eau, aux lessives, aux variations de température et aux frottements accidentels avec les vêtements.

Avec le temps, il peut se détériorer.

Les défauts les plus fréquents sont :

• Une déchirure dans un pli du caoutchouc.

• Une perforation provoquée par un objet oublié dans le linge.

• Un joint fissuré ou durci.

• Une déformation empêchant une bonne étanchéité.

• Une détérioration de la zone de contact avec le hublot.

• Une usure importante des lèvres de fixation.

Un joint endommagé peut laisser passer l'eau pendant le fonctionnement.

Une manchette déchirée ou percée doit être remplacée par un modèle adapté.

Mon lave-linge Thomson fuit par le hublot

Une fuite d'eau à l'avant de la machine peut provenir du joint de porte.

Ce problème est particulièrement probable lorsque le caoutchouc présente une coupure visible ou une déformation importante.

Cependant, plusieurs éléments peuvent également être responsables.

Une déchirure du joint

L'eau peut s'échapper à travers une perforation située dans l'un des plis.

Un joint mal positionné

Une manchette incorrectement installée peut ne plus assurer l'étanchéité entre la cuve et la façade.

Un collier de fixation déplacé

Le joint est maintenu par des dispositifs de fixation qui doivent être correctement positionnés.

Une mauvaise fermeture du hublot

Une anomalie de porte ou de charnière peut empêcher le contact normal avec la manchette.

Un corps étranger

Un petit objet coincé entre le hublot et le joint peut perturber l'étanchéité.

Avant de commander la référence 34010671, il est conseillé de localiser précisément l'origine de la fuite.

Comment reconnaître un joint de hublot déchiré ?

Une déchirure n'est pas toujours immédiatement visible.

Elle peut se situer au fond d'un pli, dans la partie inférieure ou près de la zone de fixation.

Plusieurs signes peuvent attirer l'attention :

• Une petite flaque d'eau devant le lave-linge.

• Des traces d'humidité sous la porte.

• Une coupure visible dans le caoutchouc.

• Un joint qui se déforme lors de la fermeture.

• Des vêtements qui se coincent anormalement dans la zone du hublot.

Un contrôle visuel soigneux de toute la circonférence permet souvent d'identifier une déchirure ou une perforation.

Si le joint est en bon état, il faudra rechercher une autre cause de fuite.

Compatibilité avec les lave-linge Thomson

Le joint de hublot 34010671 est répertorié pour plusieurs machines Thomson.

Modèles compatibles :

• Thomson TW1016

• Thomson TW1016EU

• Thomson TW1412

• Thomson TW148

• Thomson TW148EU

• Thomson TW148EUBK

• Thomson TW1510

• Thomson TW1510EU

Ces références sont recensées dans les catalogues de pièces détachées pour la manchette 34010671.

Il est important de vérifier la totalité du numéro de modèle, notamment les suffixes EU ou EUBK.

Compatibilité avec les lave-linge Brandt

La référence 34010671 / AS0041440 est également répertoriée pour certains lave-linge Brandt.

Exemples de modèles compatibles :

• Brandt BWF506DWE

• Brandt BWF506DWE/01

• Brandt BWF524DWE

• Brandt BWF524DWE/01

• Brandt BWF5Q2YCW

• Brandt BWF5Q2YCW/01

• Brandt WFB103QW-01

• Brandt WFB106QDS01

• Brandt WFB306QAW-01

• Brandt WFB386QW-01

• Brandt WFB386QWE-01

Les versions indiquées après la barre oblique peuvent correspondre à des variantes de fabrication.

La compatibilité doit toujours être confirmée avec la référence complète figurant sur l'étiquette du lave-linge.

Compatibilité avec les lave-linge Vedette

Le joint est également utilisé sur plusieurs lave-linge Vedette.

Modèles répertoriés :

• Vedette VLF065ISW

• Vedette LFVQ104S-01

• Vedette LFVQ104W-01

• Vedette LFVQ124W-01

Ces modèles utilisent une manchette correspondant à la référence 34010671 dans les catalogues consultés.

Compatibilité avec les lave-linge Continental Edison

La manchette 34010671 est également répertoriée pour les modèles suivants :

• Continental Edison CELL10160BB

• Continental Edison CELL10160SB

• Continental Edison CELL10160WB

Cette compatibilité concerne les références précises indiquées.

Elle ne signifie pas que toutes les machines Continental Edison utilisent le même joint.

Références 34010671, AS0041440 et AS0074407

La référence principale du joint est :

34010671

Plusieurs numéros associés sont présents dans les catalogues de pièces détachées :

• AS0041440

• AS0074407

• 1038971

• 12638100000535

• 12638100003083

• 719J10

Ces références permettent de retrouver des correspondances commerciales pour la même famille de manchettes.

La vérification du modèle exact du lave-linge reste indispensable avant de remplacer un joint par une référence associée.

Quelle différence entre joint de hublot et joint de cuve ?

Ces deux pièces participent à l'étanchéité de la machine, mais elles ne remplissent pas la même fonction.

Le joint de hublot

Il relie la cuve à l'ouverture avant et assure l'étanchéité au niveau de la porte.

Le joint de cuve

Lorsqu'il est présent, il assure l'étanchéité entre des éléments assemblés de la cuve.

Le joint ou système d'étanchéité de pompe

Il concerne le circuit d'évacuation de l'eau.

La référence Thomson 34010671 correspond au joint de hublot et ne remplace pas les autres joints présents dans le lave-linge.

Comment identifier le bon joint pour son lave-linge Thomson ?

Les manchettes de porte peuvent présenter des formes très proches.

Pour éviter une erreur de commande, il est recommandé de relever :

• La marque du lave-linge.

• La référence complète du modèle.

• Le code produit, lorsqu'il est indiqué.

• La forme du joint d'origine.

• La position des éventuels orifices ou passages prévus.

• La référence constructeur de la manchette.

L'étiquette signalétique se trouve généralement sur le cadre de porte, à proximité de l'ouverture ou à un autre emplacement prévu par le fabricant.

La correspondance constructeur est plus fiable qu'une simple comparaison visuelle.

Comment remplacer le joint de hublot Thomson 34010671 ?

Le remplacement d'une manchette nécessite d'accéder aux fixations situées entre la façade et la cuve.

La procédure exacte varie selon les modèles.

Précautions générales :

1. Débranchez complètement le lave-linge du secteur.

2. Fermez l'arrivée d'eau.

3. Vérifiez que le tambour est vide.

4. Identifiez la position du joint d'origine.

5. Respectez la procédure de démontage prévue pour le modèle.

6. Contrôlez les colliers et les surfaces d'appui.

7. Installez la manchette neuve dans le bon sens.

8. Repositionnez les dispositifs de fixation.

9. Vérifiez l'absence de pli ou de pincement anormal.

10. Contrôlez l'étanchéité après remontage.

Un joint mal installé peut provoquer une fuite importante, même lorsqu'il est neuf.

Si l'accès aux fixations nécessite un démontage important, il est préférable de confier l'opération à un réparateur qualifié.

Comment entretenir le joint de hublot ?

La manchette comporte des plis dans lesquels l'humidité et les résidus de lessive peuvent s'accumuler.

Un entretien régulier contribue à préserver sa propreté.

Quelques gestes utiles :

• Essuyer l'humidité présente dans les plis après les lavages.

• Retirer les petits objets et résidus accessibles.

• Nettoyer le joint avec un produit adapté.

• Éviter les outils pointus ou abrasifs.

• Contrôler régulièrement l'absence de coupure.

• Laisser la porte entrouverte après utilisation lorsque les conditions de sécurité le permettent.

Un joint fortement déchiré ne peut pas retrouver une étanchéité fiable par simple nettoyage.

Il doit être remplacé.

Caractéristiques techniques du joint Thomson 34010671

Identification :

• Référence principale : 34010671

• Référence associée : AS0041440

• Autres correspondances : AS0074407, 1038971, 12638100000535, 12638100003083, 719J10

Conception :

• Type : joint de hublot / manchette de porte

• Dimension annoncée : 430 mm

• Matière : caoutchouc souple

Fonction :

• Étanchéité de la partie avant du lave-linge.

• Liaison souple entre cuve et façade.

• Accommodation des mouvements de la cuve pendant le fonctionnement.

Marques compatibles répertoriées :

• Thomson

• Brandt

• Vedette

• Continental Edison

Conditionnement :

• 1 joint de hublot

Important : la présence des colliers de fixation ou d'autres accessoires doit être vérifiée sur le produit effectivement commercialisé.

Pourquoi remplacer uniquement le joint de hublot ?

Une fuite provoquée par une manchette percée ne nécessite pas le remplacement complet de la machine.

Lorsque la cuve, le hublot et les autres composants sont en bon état, le changement du joint permet une réparation ciblée.

Le joint Thomson 34010671 permet de retrouver une liaison souple et étanche entre la cuve et la façade sur les modèles compatibles.

Cette réparation peut contribuer à :

• Supprimer une fuite provenant d'une manchette déchirée.

• Retrouver une fermeture étanche du hublot.

• Éviter les écoulements d'eau à l'avant de la machine.

• Conserver le lave-linge d'origine.

• Prolonger sa durée d'utilisation.

Retrouvez vos joints de hublot Thomson sur Misterpieces

Le joint de hublot pour lave-linge Thomson - 34010671 est une manchette d'étanchéité de 430 mm, également référencée AS0041440, destinée à certains lave-linge Thomson, Brandt, Vedette et Continental Edison.

Il permet de remplacer un joint fissuré, percé ou déchiré afin de rétablir l'étanchéité de la porte.

Sur Misterpieces, retrouvez également vos pièces détachées pour lave-linge : joints de hublot, charnières de porte, sécurités de porte, pompes de vidange, durites, courroies et accessoires de réparation.

Référence principale : 34010671.

Référence associée : AS0041440.

Type de pièce : joint de hublot / manchette de porte.

Dimension annoncée : 430 mm.

Matière : caoutchouc souple.

Marques compatibles : Thomson, Brandt, Vedette et Continental Edison.

Avant commande, vérifiez la référence complète de votre lave-linge pour confirmer la compatibilité.
