Poignée de porte Whirlpool 481231028224 - Kit poignée de hublot pour lave-linge

La poignée de porte pour lave-linge Whirlpool, Bauknecht, Laden - 481231028224 est une pièce détachée d'origine constructeur destinée à réparer le mécanisme d'ouverture des hublots de machines à laver compatibles.

Également référencée C00311084, cette poignée permet d'actionner le système mécanique de fermeture de la porte.

Elle est notamment utilisée sur plusieurs générations de lave-linge Whirlpool AWM et AWO/D, ainsi que sur certains appareils Bauknecht, Laden et Ignis.

Lorsqu'une poignée de hublot est cassée, le remplacement de cette pièce peut permettre de retrouver une ouverture normale sans changer la porte entière.

À quoi sert la poignée de porte d'un lave-linge ?

La poignée constitue l'élément de commande manuel permettant d'ouvrir le hublot de la machine à laver.

Elle agit sur un mécanisme situé dans l'assemblage de la porte.

Lorsque l'utilisateur actionne la poignée, le levier transmet le mouvement au système de fermeture afin de libérer le crochet lorsque le verrouillage de sécurité est désactivé.

La poignée Whirlpool 481231028224 permet notamment de :

• Commander l'ouverture du hublot.

• Actionner le mécanisme de libération du crochet.

• Faciliter l'accès au tambour.

• Remplacer une poignée fissurée ou cassée.

• Conserver les autres éléments de porte encore fonctionnels.

La poignée est un composant mécanique : elle ne remplace pas le verrou électrique de sécurité situé sur la façade du lave-linge.

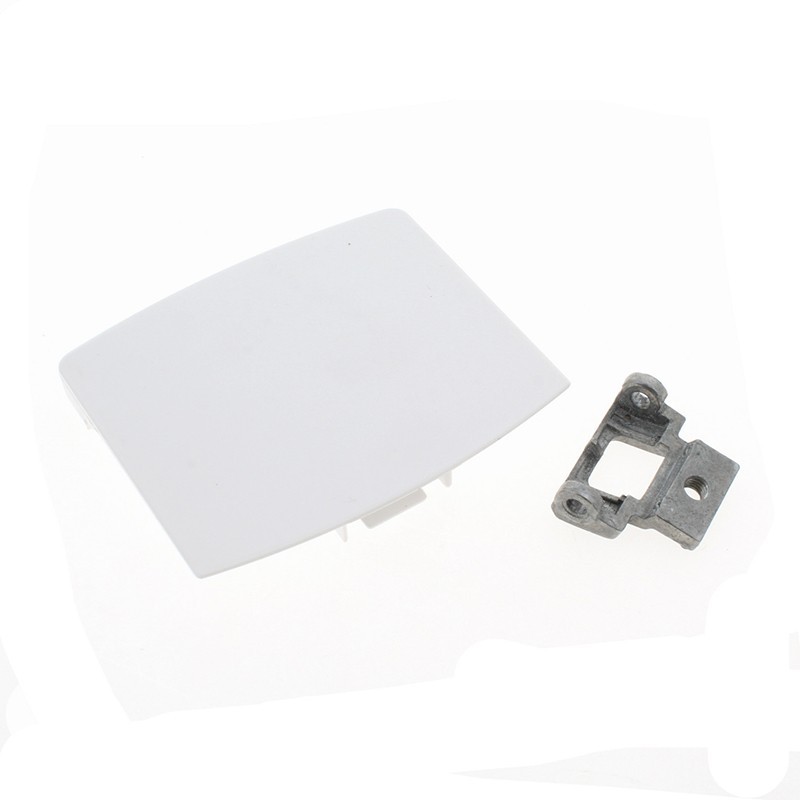

Une poignée de hublot avec levier de commande

La référence 481231028224 est commercialisée comme un kit de poignée d'origine avec étrier ou levier.

Cet élément permet la transmission du mouvement lors de l'ouverture du hublot.

La poignée est réalisée principalement en plastique et présente une finition blanche.

Les dimensions annoncées pour le kit sont de 80 x 70 x 11 mm.

Cette référence doit être choisie selon le modèle exact de la machine à laver, car les poignées peuvent différer par leur forme, leur mécanisme et leurs points de fixation.

Deux poignées visuellement proches ne sont donc pas nécessairement interchangeables.

Pourquoi la poignée du lave-linge peut-elle casser ?

La poignée du hublot est sollicitée à chaque ouverture et fermeture de la machine.

Avec le temps, différentes contraintes peuvent provoquer sa détérioration.

Usure du mécanisme

Les mouvements répétés peuvent fragiliser certains éléments de la poignée ou de son levier.

Ouverture forcée de la porte

Tirer sur le hublot alors que la sécurité électrique est encore activée peut endommager la poignée.

Pièce fissurée

Une fissure dans le plastique peut s'agrandir progressivement et entraîner la rupture de la pièce.

Mécanisme de porte bloqué

Un crochet déformé ou un verrou défectueux peut empêcher l'ouverture normale et provoquer une contrainte excessive sur la poignée.

Lorsqu'une poignée casse à la suite d'un blocage, il est important de vérifier également le mécanisme de fermeture.

Quels sont les symptômes d'une poignée de hublot défectueuse ?

Plusieurs signes peuvent indiquer une défaillance de la poignée :

• La poignée est cassée ou fendue.

• Elle bouge librement sans actionner le mécanisme.

• Le hublot reste fermé malgré le déverrouillage de sécurité.

• Un élément du levier est endommagé.

• L'ouverture nécessite un effort inhabituel.

• La poignée ne revient plus correctement à sa position initiale.

Ces symptômes peuvent aussi être liés à un ressort, un axe, un crochet ou un verrou de porte.

Il convient donc de vérifier les différents composants avant de commander une pièce de remplacement.

Références Whirlpool 481231028224 et C00311084

Cette poignée est identifiée dans les catalogues de pièces détachées sous plusieurs numéros constructeur.

Les principales correspondances comprennent :

• 481231028224

• C00311084

• 481231018649

• C00320130

D'autres références, notamment 481241718796, apparaissent également dans certaines listes de correspondances.

Ces numéros peuvent permettre de retrouver une référence précédente ou un remplacement proposé par le fabricant.

La compatibilité doit toujours être confirmée avec le code service complet de la machine à laver.

Compatibilité avec les lave-linge Whirlpool AWM

La poignée de hublot 481231028224 est notamment répertoriée pour plusieurs lave-linge Whirlpool de la famille AWM.

Exemples de modèles :

• Whirlpool AWM027/WS

• Whirlpool AWM028/WS

• Whirlpool AWM029/WS

• Whirlpool AWM030

• Whirlpool AWM032

• Whirlpool AWM040

• Whirlpool AWM041

• Whirlpool AWM042

• Whirlpool AWM043

• Whirlpool AWM045

• Whirlpool AWM049/3

Ces machines peuvent exister sous différents codes service.

La seule indication du modèle commercial ne permet donc pas toujours de confirmer la compatibilité.

Compatibilité avec les lave-linge Whirlpool AWO/D

La référence est également utilisée sur plusieurs machines Whirlpool des séries AWO/D et AWO/C.

Parmi les modèles répertoriés figurent :

• Whirlpool AWO/D040

• Whirlpool AWO/D041

• Whirlpool AWO/D042

• Whirlpool AWO/D043

• Whirlpool AWO/D044

• Whirlpool AWO/D049

• Whirlpool AWO/D050

• Whirlpool AWO/D060

• Whirlpool AWO/D062

• Whirlpool AWO/D064

• Whirlpool AWO/D065

• Whirlpool AWO/D610

• Whirlpool AWO/D612

• Whirlpool AWO/D712

• Whirlpool AWO/C0714

Cette liste n'est pas exhaustive et concerne uniquement les versions compatibles avec la poignée 481231028224.

Compatibilité avec les lave-linge Bauknecht

Le kit est également répertorié pour différents appareils Bauknecht.

Exemples :

• Bauknecht WAI2542/2

• Bauknecht WAI2542/2D

• Bauknecht WAI2542/2GB

• Bauknecht WAI2542/WSD

• Bauknecht WAI2640

• Bauknecht WAI2641

• Bauknecht WAI2642

Ces modèles utilisent des composants de porte appartenant à la même famille de pièces détachées.

Le code service doit néanmoins être vérifié avant commande.

Compatibilité avec les lave-linge Laden et Ignis

La poignée 481231028224 est également associée à plusieurs modèles Laden et Ignis.

Laden

• Laden FL5101

• Laden FL51011

Ignis

• Ignis AWD593

• Ignis AWF591

Ces références sont présentes dans les catalogues de compatibilité du kit de poignée.

Une correspondance par marque ne suffit pas : le modèle exact reste indispensable.

Poignée de porte, crochet et sécurité de hublot : quelles différences ?

Plusieurs composants interviennent dans l'ouverture et la fermeture du lave-linge.

Poignée Whirlpool 481231028224

Elle permet d'actionner manuellement le mécanisme d'ouverture.

C'est la pièce concernée par cette fiche.

Crochet de porte

Il s'engage dans le verrou situé sur la façade de l'appareil.

Ressort ou axe de poignée

Ces composants participent au mouvement mécanique de la poignée selon la conception du hublot.

Sécurité de porte

Il s'agit du dispositif électrique empêchant l'ouverture lorsque le lave-linge fonctionne ou lorsque les conditions de sécurité ne permettent pas le déverrouillage.

Une poignée neuve ne réparera pas un verrou électrique défectueux.

Mon lave-linge Whirlpool ne s'ouvre plus : est-ce la poignée ?

Pas nécessairement.

Une porte bloquée peut avoir plusieurs origines.

Si la poignée est visiblement cassée ou n'actionne plus le mécanisme, son remplacement peut être nécessaire.

En revanche, si la poignée fonctionne normalement mais que la porte reste verrouillée, il faut également examiner :

• La sécurité électrique de porte.

• Le crochet de fermeture.

• Le mécanisme interne du hublot.

• L'état du programme et les conditions de déverrouillage.

Ne forcez jamais l'ouverture d'un hublot verrouillé.

Avant toute intervention, assurez-vous que l'appareil est hors tension et que la cuve ne contient pas d'eau susceptible de s'écouler à l'ouverture.

Comment identifier la bonne poignée pour son lave-linge ?

Avant de commander la poignée Whirlpool 481231028224, recherchez la plaque signalétique de votre machine à laver.

Sur les lave-linge Whirlpool, elle se trouve généralement autour de l'ouverture de chargement ou à l'arrière de l'appareil.

Le code service comporte habituellement 12 chiffres et commence souvent par 85.

Pour vérifier la compatibilité, relevez :

1. La marque du lave-linge.

2. La référence commerciale complète.

3. Le code service.

4. Le numéro de série si nécessaire.

5. La référence de la poignée d'origine lorsqu'elle est identifiable.

Cette vérification permet de distinguer les différentes versions de portes et de mécanismes.

Comment remplacer la poignée de hublot Whirlpool ?

Le remplacement de la poignée nécessite généralement d'accéder à l'assemblage interne de la porte.

Selon le modèle, un démontage partiel du hublot peut être nécessaire pour atteindre le levier et ses éléments de fixation.

Avant toute intervention, le lave-linge doit être débranché et son fonctionnement complètement arrêté.

Le réparateur doit vérifier :

• La compatibilité de la poignée neuve.

• L'état du crochet.

• Le levier de commande.

• Les éventuels ressorts et axes.

• Le positionnement des composants.

• Le bon fonctionnement de l'ouverture après remontage.

Il est également important de préserver le bon positionnement du vitrage et du cadre de porte.

Une poignée mal assemblée peut empêcher l'ouverture du hublot ou compromettre sa fermeture correcte.

En cas de doute, il est préférable de faire intervenir un réparateur qualifié.

Comment éviter de casser la poignée du lave-linge ?

Quelques précautions permettent de limiter les contraintes sur le mécanisme :

• Attendez la fin du programme avant d'ouvrir le hublot.

• Vérifiez que la sécurité de porte est désactivée.

• Ne tirez pas excessivement sur une poignée bloquée.

• Évitez de claquer violemment la porte.

• Contrôlez le crochet si la fermeture devient difficile.

• Faites examiner rapidement un mécanisme qui présente un jeu inhabituel.

Ces gestes contribuent à préserver le mécanisme d'ouverture.

Caractéristiques techniques de la poignée Whirlpool 481231028224

Identification

• Référence constructeur : 481231028224

• Référence associée : C00311084

• Marque : Whirlpool

• Type de pièce : poignée de hublot

• Origine : pièce constructeur

Caractéristiques physiques

• Couleur : blanche

• Matière principale : plastique

• Dimensions annoncées : 80 x 70 x 11 mm

Fonction

• Commande mécanique d'ouverture de la porte.

• Actionnement du levier de hublot.

• Remplacement d'une poignée cassée ou endommagée.

Conditionnement

• 1 kit poignée avec levier de commande

Le verrou électrique, la porte complète et les autres éléments non mentionnés ne sont pas inclus.

Pourquoi remplacer uniquement la poignée de hublot ?

Lorsque seule la poignée est endommagée, il n'est pas nécessaire de remplacer systématiquement la porte complète.

La référence 481231028224 permet de réparer le mécanisme concerné et de conserver les autres composants encore fonctionnels.

Cette réparation présente plusieurs avantages :

• Retrouver une ouverture normale du hublot.

• Conserver le vitrage d'origine.

• Éviter le remplacement inutile du cadre de porte.

• Réduire le coût d'une réparation ciblée.

• Prolonger la durée d'utilisation du lave-linge.

Le mécanisme complet doit toutefois être vérifié afin de s'assurer que la poignée n'a pas été endommagée par un autre composant défectueux.

Retrouvez vos poignées de porte Whirlpool sur Misterpieces

La poignée de porte pour lave-linge Whirlpool, Bauknecht, Laden - 481231028224 est une pièce détachée d'origine constructeur destinée au remplacement d'un mécanisme d'ouverture de hublot cassé ou détérioré.

Également identifiée sous C00311084, elle est utilisée sur de nombreux lave-linge Whirlpool AWM et AWO/D, ainsi que sur certains appareils Bauknecht, Laden et Ignis.

Sur Misterpieces, retrouvez également vos pièces détachées pour lave-linge : poignées de hublot, crochets de porte, charnières, sécurités de porte, joints de hublot et accessoires de réparation.

Référence constructeur : 481231028224.

Référence associée : C00311084.

Marques : Whirlpool, Bauknecht, Laden, Ignis.

Type de pièce : poignée de porte / poignée de hublot.

Couleur : blanche.

Dimensions annoncées : 80 x 70 x 11 mm.

Fonction : ouverture mécanique du hublot.

Conditionnement : kit poignée avec levier.

Avant commande, vérifiez le code service complet de votre lave-linge pour confirmer sa compatibilité avec la poignée Whirlpool 481231028224.
