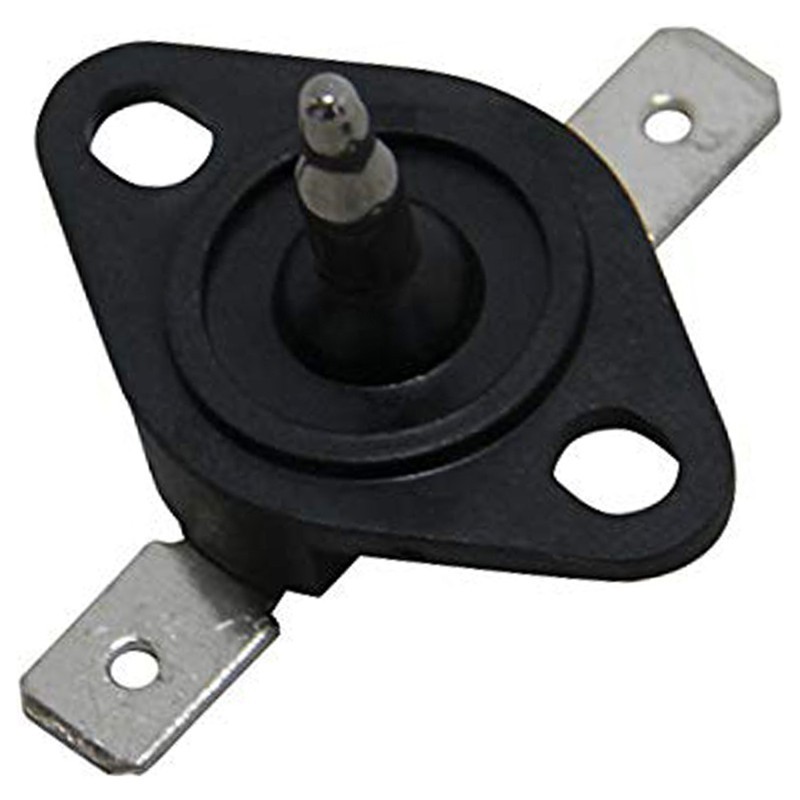

Thermostat NTC arrière Indesit C00292949 - Sonde de température pour sèche-linge Hotpoint Whirlpool
Le thermostat NTC arrière pour sèche-linge Indesit, Hotpoint, Whirlpool - C00292949 est une pièce détachée destinée au contrôle de la température du système de chauffage.
Également appelé sonde CTN arrière Arcadia, ce capteur intervient dans la régulation électronique de la chaleur pendant les programmes de séchage.
La référence C00292949, également identifiée sous 482000031995, est notamment utilisée sur plusieurs sèche-linge des marques Indesit, Hotpoint-Ariston et Whirlpool.
Lorsqu'une sonde ne transmet plus une mesure correcte, le sèche-linge peut présenter des anomalies de chauffage ou interrompre prématurément son programme.
À quoi sert le thermostat NTC d'un sèche-linge ?
Le sèche-linge utilise de la chaleur et une circulation d'air pour extraire l'humidité du linge.
Pour assurer un séchage adapté, l'électronique doit disposer d'informations sur la température du circuit.
La sonde NTC C00292949 mesure cette température grâce à une résistance électrique sensible aux variations thermiques.
Les informations obtenues permettent au système de commande de gérer le chauffage selon la conception de l'appareil.
Cette pièce contribue notamment à :
-
La mesure de la température dans le circuit de chauffage.
-
La régulation électronique des phases de séchage.
-
L'adaptation du fonctionnement thermique.
-
La détection de certaines anomalies de température.
La sonde NTC ne produit pas de chaleur : elle participe à sa régulation.
Une sonde NTC arrière pour système Arcadia
La référence C00292949 porte la désignation technique NTC Rear Arcadia.
Elle est positionnée à l'arrière du sèche-linge, au niveau du système chauffant.
La technologie NTC, ou CTN en français, signifie coefficient de température négatif.
Cela signifie que la résistance électrique de la sonde diminue lorsque la température augmente.
Cette variation peut être interprétée par le module électronique pour déterminer les conditions thermiques du circuit.
Caractéristiques électriques de la sonde C00292949
Les valeurs de résistance annoncées pour cette référence sont :
| Température | Résistance |
|---|---|
| 25°C | Environ 100 kΩ |
| 140°C | Environ 2,282 kΩ (± 1,7 %) |
Ces valeurs permettent d'identifier le comportement électrique attendu de la sonde.
Elles sont utiles lors d'un diagnostic réalisé avec un équipement de mesure adapté.
La résistance doit être interprétée en fonction de la température réelle du capteur.
Une mesure différente de la valeur nominale ne démontre pas nécessairement une panne si les conditions de température ne sont pas identiques.
Pourquoi mon sèche-linge ne chauffe-t-il plus ?
Une absence de chauffage peut provenir de différents composants.
Sonde NTC défectueuse
Une mesure incorrecte de température peut perturber la commande du chauffage.
Résistance chauffante endommagée
Si l'élément chauffant est hors service, le sèche-linge peut tourner sans produire suffisamment de chaleur.
Thermostat de sécurité déclenché
Un dispositif de protection thermique peut interrompre l'alimentation du chauffage à la suite d'une surchauffe.
Problème de ventilation
Un circuit d'air obstrué peut entraîner une montée excessive en température.
Module électronique défectueux
Un problème de commande peut empêcher le pilotage normal du chauffage.
Il est donc important de confirmer la défaillance de la sonde C00292949 avant de la remplacer.
Quels sont les symptômes d'une sonde NTC défectueuse ?
Plusieurs anomalies peuvent justifier un contrôle :
-
Le sèche-linge chauffe insuffisamment.
-
Le linge reste humide après le programme.
-
Le chauffage s'interrompt de manière inattendue.
-
L'appareil signale une anomalie liée à la température.
-
Le programme s'arrête avant la fin du cycle.
Ces symptômes ne sont pas spécifiques à la sonde NTC.
Un contrôle du chauffage, de la ventilation et de l'électronique peut être nécessaire pour établir un diagnostic fiable.
Quelle différence entre une sonde NTC et un thermostat de sécurité ?
Ces deux composants interviennent dans le fonctionnement thermique du sèche-linge, mais possèdent des rôles différents.
Sonde NTC C00292949
Elle fournit une information de température à l'électronique.
Sa résistance évolue progressivement en fonction de la chaleur.
Thermostat de sécurité
Il est conçu pour ouvrir ou fermer un contact électrique lorsque certaines conditions thermiques sont atteintes.
Son rôle est notamment de protéger le système contre des températures excessives.
La sonde NTC ne peut pas remplacer un thermostat de sécurité à seuil fixe.
Références C00292949 et 482000031995
Cette sonde est répertoriée sous deux références principales :
-
C00292949
-
482000031995
Ces numéros permettent de rechercher le composant d'origine dans les catalogues de pièces détachées.
Il est important de ne pas confondre cette sonde avec la référence C00143511, également utilisée sur certains sèche-linge de marques similaires.
Selon les versions de fabrication, le constructeur peut avoir installé des sondes différentes.
Le numéro industriel et le numéro de série peuvent être déterminants pour choisir la bonne pièce.
Compatibilité avec les sèche-linge Indesit
Le thermostat NTC arrière C00292949 est notamment répertorié pour les appareils suivants :
-
Indesit IDVA735FR
-
Indesit IDCA735FR
Ces modèles peuvent présenter plusieurs versions techniques.
La compatibilité doit être confirmée à partir de l'identification complète de l'appareil.
Compatibilité avec les sèche-linge Hotpoint-Ariston
Cette référence est également utilisée sur plusieurs sèche-linge Hotpoint-Ariston :
-
Hotpoint-Ariston TCDG51XBFR
-
Hotpoint-Ariston TCLG31XBFR
-
Hotpoint-Ariston AQC9BF5TZ1FR
-
Hotpoint-Ariston AQC8BF7T1FR
-
Hotpoint-Ariston FTCD87B6KEU
-
Hotpoint-Ariston FTCF97B6HYEU
-
Hotpoint-Ariston TCF97B6H1EX
Ces modèles figurent parmi les appareils associés à cette sonde dans les catalogues spécialisés.
La liste n'est pas exhaustive et ne garantit pas la compatibilité de toutes les versions.
Comment identifier la bonne sonde pour son sèche-linge ?
Avant de commander le thermostat NTC C00292949, recherchez la plaque signalétique de votre sèche-linge.
Elle se trouve généralement près de l'ouverture du tambour ou à l'arrière de l'appareil.
Relevez :
-
La marque du sèche-linge.
-
La référence commerciale complète.
-
Le code produit ou industriel.
-
Le numéro de série.
-
La référence de la sonde d'origine.
Il est également important de vérifier le type de raccordement prévu par le constructeur.
Une sonde visuellement similaire peut présenter une courbe de résistance différente.
Comment remplacer la sonde NTC arrière ?
La sonde est située à proximité du système de chauffage, dans la partie arrière de l'appareil.
Son remplacement nécessite l'accès aux composants internes du sèche-linge.
Il est recommandé de confier cette intervention à un professionnel qualifié.
Avant toute opération, le sèche-linge doit être débranché et complètement refroidi.
Le technicien doit notamment vérifier :
-
La compatibilité de la sonde neuve.
-
L'état du connecteur.
-
L'intégrité du faisceau électrique.
-
Le positionnement du capteur.
-
L'état du circuit de chauffage.
-
L'absence d'obstruction dans le circuit d'air.
-
Le fonctionnement du séchage après réparation.
Une sonde mal positionnée ou incorrectement raccordée peut entraîner une mauvaise mesure de température.
Pourquoi vérifier les filtres et la ventilation ?
Une circulation d'air insuffisante peut provoquer une accumulation anormale de chaleur.
L'encrassement des filtres, la présence de peluches dans les conduits ou un défaut de ventilation peuvent perturber le fonctionnement thermique du sèche-linge.
Il est donc important de contrôler ces éléments lorsqu'une anomalie de température apparaît.
Remplacer la sonde sans corriger un problème de ventilation peut laisser subsister le dysfonctionnement initial.
Caractéristiques techniques du thermostat NTC C00292949
Identification
-
Référence constructeur : C00292949
-
Référence associée : 482000031995
-
Désignation : NTC Rear Arcadia
-
Type : sonde CTN arrière
-
Application : sèche-linge compatibles
Caractéristiques électriques
-
Résistance à 25°C : environ 100 kΩ
-
Résistance à 140°C : environ 2,282 kΩ (± 1,7 %)
-
Technologie : coefficient de température négatif
Fonctionnement
-
Mesure de température.
-
Transmission d'information thermique au module électronique.
-
Participation à la régulation du chauffage.
Conditionnement
-
1 sonde NTC arrière
La résistance chauffante, les thermostats de sécurité et le module électronique ne sont pas compris dans cette désignation.
Pourquoi remplacer uniquement la sonde de température ?
Lorsque le diagnostic confirme une défaillance de la sonde, il peut être inutile de remplacer l'ensemble du système de chauffage.
Le remplacement de la référence C00292949 permet notamment de :
-
Rétablir une mesure correcte de température.
-
Conserver la résistance lorsqu'elle est fonctionnelle.
-
Éviter le remplacement inutile du module électronique.
-
Prolonger la durée d'utilisation du sèche-linge.
-
Réaliser une réparation ciblée.
Le fonctionnement thermique doit être vérifié après intervention afin de confirmer la disparition du défaut.
Retrouvez vos sondes de température pour sèche-linge sur Misterpieces
Le thermostat NTC arrière pour sèche-linge Indesit, Hotpoint, Whirlpool - C00292949 est une pièce détachée destinée à la régulation électronique du chauffage des appareils compatibles.
Également référencée 482000031995, cette sonde de type Rear Arcadia présente une résistance d'environ 100 kΩ à 25°C.
Sur Misterpieces, retrouvez également vos pièces détachées pour sèche-linge : sondes NTC, thermostats, résistances chauffantes, Klixons, courroies, galets et filtres.
Référence constructeur : C00292949.
Référence associée : 482000031995.
Type : thermostat NTC arrière / sonde CTN.
Technologie : thermistance à coefficient négatif.
Résistance à 25°C : environ 100 kΩ.
Emplacement : système chauffant arrière.
Marques : Indesit, Hotpoint-Ariston et Whirlpool compatibles.
Conditionnement : 1 sonde.
Avant commande, vérifiez le code industriel et le numéro de série de votre sèche-linge pour confirmer sa compatibilité avec la sonde C00292949.
