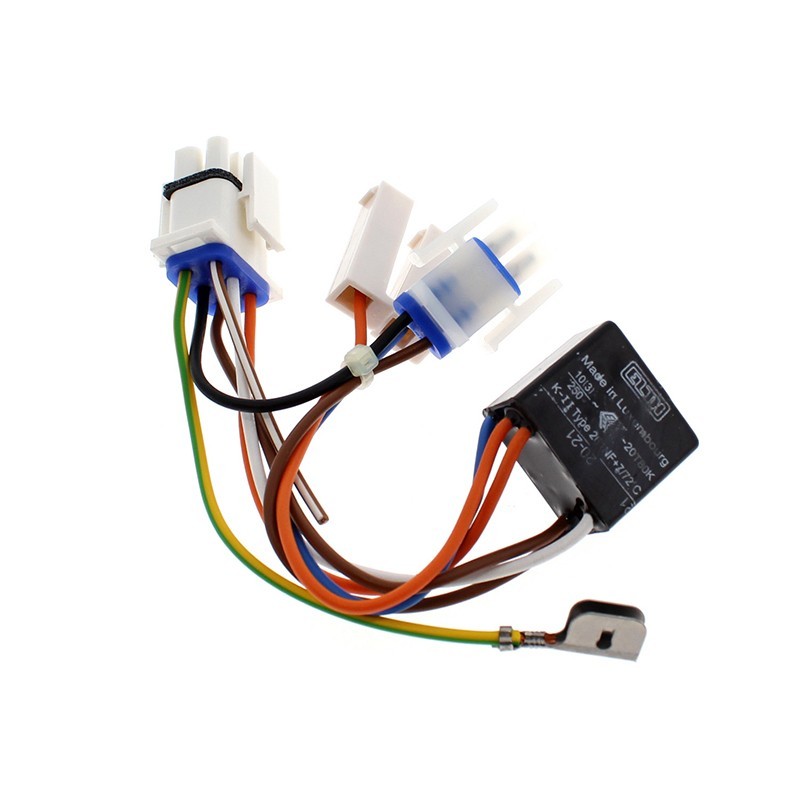

Thermostat d'évaporateur Whirlpool 481232058132 - Ensemble bimétal avec faisceau de dégivrage

Le thermostat bimétal d'évaporateur avec faisceau Whirlpool - 481232058132 est une pièce détachée destinée au système de dégivrage automatique des réfrigérateurs et congélateurs compatibles.

Également identifié sous la référence C00311207, cet ensemble comprend un thermostat bimétallique, une protection thermique et son faisceau électrique.

Il est notamment utilisé sur certains réfrigérateurs américains Whirlpool, Bauknecht, Hotpoint-Ariston et KitchenAid.

Son rôle est essentiel dans la protection thermique du circuit de dégivrage.

À quoi sert le thermostat d'évaporateur ?

Dans un réfrigérateur à froid ventilé, l'évaporateur permet de refroidir l'air circulant dans l'appareil.

Au cours du fonctionnement, de l'humidité peut se transformer en givre sur sa surface.

Le système de dégivrage automatique intervient périodiquement pour éliminer cette accumulation.

Le thermostat Whirlpool 481232058132 participe au contrôle thermique de cette opération.

Il permet notamment de :

• Surveiller les conditions thermiques au niveau de l'évaporateur.

• Commander l'ouverture du circuit concerné selon sa température.

• Contribuer à limiter un échauffement excessif pendant le dégivrage.

• Participer à la protection des composants environnants.

Ce thermostat ne doit pas être confondu avec le thermostat principal de réglage de température du réfrigérateur.

Un thermostat bimétallique avec protection thermique intégrée

La référence 481232058132 est commercialisée sous la forme d'un ensemble complet.

Elle comprend un thermostat bimétallique associé à un faisceau de raccordement et à une protection thermique.

Le thermostat réagit aux variations de température grâce à son mécanisme bimétallique.

La valeur de commutation annoncée pour le composant ELTH est de 7°C.

Cette indication correspond à une caractéristique du thermostat et ne représente pas la température normale de conservation des aliments.

La protection thermique supplémentaire constitue un dispositif de sécurité du circuit.

Les éléments de protection ne doivent jamais être supprimés, contournés ou remplacés par un raccordement direct.

Pourquoi mon réfrigérateur Whirlpool accumule-t-il du givre ?

Une accumulation excessive de glace sur l'évaporateur peut indiquer un dysfonctionnement du système de dégivrage.

Plusieurs composants sont susceptibles d'être concernés.

Le thermostat de dégivrage est défectueux

S'il ne commute plus conformément à ses caractéristiques, le fonctionnement du circuit peut être perturbé.

La résistance de dégivrage ne fonctionne plus

L'absence de chauffage pendant les phases de dégivrage peut entraîner une accumulation progressive de glace.

La sonde de température présente une anomalie

Une mauvaise information thermique peut empêcher la gestion normale des cycles.

La carte électronique présente un défaut

Le module de commande peut ne plus piloter correctement le dégivrage.

Une mauvaise étanchéité laisse entrer de l'air humide

Un joint de porte détérioré ou une porte mal fermée peut favoriser la formation de givre.

Le remplacement du thermostat 481232058132 doit intervenir après identification de la cause de la panne.

Quels sont les symptômes d'un défaut de dégivrage ?

Un dysfonctionnement du système peut provoquer :

• Une couche de glace importante derrière les panneaux intérieurs.

• Une diminution progressive du refroidissement.

• Un ventilateur gêné par la formation de glace.

• Des températures irrégulières dans les compartiments.

• Un fonctionnement prolongé du système frigorifique.

Ces manifestations peuvent apparaître progressivement.

Dans certains cas, le congélateur continue de produire du froid tandis que le compartiment réfrigérateur devient insuffisamment refroidi.

Cela peut notamment se produire lorsque l'accumulation de glace empêche la circulation normale de l'air.

Références équivalentes au thermostat Whirlpool 481232058132

Plusieurs numéros sont associés à cet ensemble dans les catalogues de pièces détachées :

• C00311207

• 481232058201

• C00263717

• 481290200761

• C00465643

• 488000195370

• C00195370

Ces correspondances peuvent aider à identifier une pièce ancienne ou une référence de remplacement.

Leur interchangeabilité doit être confirmée avec le code service exact de l'appareil, notamment lorsque les faisceaux et connecteurs présentent des configurations différentes.

Compatibilité avec les réfrigérateurs américains Whirlpool

Le thermostat 481232058132 est notamment répertorié pour les références suivantes :

• Whirlpool FRSB36AF20/2

• Whirlpool FRSS36AF20/2

• Whirlpool FRSS36AF25/3

• Whirlpool FRAA36AF20/2

• Whirlpool FRUU36AF20/2

• Whirlpool FRWW3VAF20/2

• Whirlpool 20RID3SF

• Whirlpool 20RID4PT

• Whirlpool 20RUD3SF

• Whirlpool 20RBD3SF

• Whirlpool 20RWD3SF

• Whirlpool S20BRSB21A/G

• Whirlpool S20CRWW22A/G

Ces modèles appartiennent notamment à différentes gammes de réfrigérateurs américains et de combinés à froid ventilé.

La liste est indicative. Plusieurs variantes techniques peuvent exister sous une même référence commerciale.

Compatibilité avec Bauknecht et Hotpoint-Ariston

La pièce est également répertoriée pour différents réfrigérateurs Bauknecht :

• KSN6500/AIN

• KSN7650/AWS

• KSN5349PLIO

• KSN575BIOOPIN

• KSDN5060/ASW

• KSN5050/AWH

• KSN7050/AWH

• KSN7070/A

Elle est aussi associée à certains modèles Hotpoint-Ariston :

• MSZ801D/HA

• MSZ802D/HA

• MSZ803/HA

• XBZ800AENF/HA

D'autres appareils KitchenAid, Ignis, Maytag et IKEA peuvent utiliser cet ensemble, selon leur nomenclature constructeur.

Thermostat d'évaporateur, sonde et résistance : quelles différences ?

Ces composants remplissent des fonctions complémentaires.

Thermostat bimétallique

Il réagit directement aux variations de température et intervient dans la protection ou le contrôle du dégivrage.

Sonde de température

Elle transmet une information thermique au système électronique de l'appareil.

Résistance de dégivrage

Elle produit la chaleur permettant d'éliminer le givre accumulé sur l'évaporateur.

Carte électronique

Elle pilote les différentes phases du fonctionnement frigorifique selon la conception du réfrigérateur.

Le thermostat 481232058132 ne remplace ni la résistance de dégivrage ni la sonde de température.

Comment identifier le bon thermostat Whirlpool ?

Avant de commander, il est indispensable de relever la plaque signalétique de votre réfrigérateur.

Le code service Whirlpool comporte généralement 12 chiffres et commence souvent par 85.

Cette identification permet de retrouver les composants correspondant exactement à la version de fabrication.

Vérifiez notamment :

1. La marque du réfrigérateur.

2. La référence commerciale complète.

3. Le code service.

4. La référence du thermostat d'origine.

5. Le type de connecteur et de faisceau prévu.

Une simple ressemblance visuelle ne suffit pas à garantir la compatibilité électrique.

Remplacement du thermostat d'évaporateur

Le thermostat est installé à proximité de l'évaporateur, généralement derrière un panneau intérieur.

Son remplacement nécessite d'accéder au système frigorifique et aux raccordements électriques.

Cette réparation doit être confiée à un professionnel qualifié.

Avant toute intervention, le réfrigérateur doit être débranché.

Le technicien doit notamment contrôler :

• L'origine du dysfonctionnement de dégivrage.

• L'état du thermostat et de la protection thermique.

• La continuité et l'intégrité du faisceau.

• Les raccordements électriques.

• L'état de la résistance de dégivrage.

• Le positionnement correct du nouvel ensemble.

• Le fonctionnement après réparation.

Il est important de ne pas endommager les conduites frigorifiques lors de l'accès à l'évaporateur.

Caractéristiques techniques du thermostat Whirlpool 481232058132

Identification

• Référence constructeur : 481232058132

• Référence associée : C00311207

• Marque : Whirlpool

• Fabricant du composant répertorié : ELTH

• Type : thermostat bimétal d'évaporateur

Fonctionnement

• Valeur de commutation annoncée : 7°C

• Application : circuit de dégivrage

• Emplacement : évaporateur

• Fonction : contrôle et protection thermique

Composition

• Thermostat bimétallique.

• Dispositif de protection thermique.

• Faisceau de câblage associé.

Conditionnement

• 1 ensemble thermostat d'évaporateur avec faisceau

L'évaporateur, la résistance de dégivrage et le module électronique ne sont pas compris dans cette désignation.

Réparer le système de dégivrage de son réfrigérateur

Lorsqu'un défaut de dégivrage provient de cet ensemble, le remplacement de la référence 481232058132 peut permettre de rétablir le fonctionnement du circuit concerné.

Une réparation ciblée présente plusieurs avantages :

• Conserver le système frigorifique fonctionnel.

• Éviter le remplacement inutile d'autres composants.

• Corriger une défaillance thermique identifiée.

• Prolonger la durée d'utilisation du réfrigérateur.

• Limiter les déchets liés au remplacement prématuré d'un appareil.

La réparation doit être suivie d'une vérification des températures et du fonctionnement normal du dégivrage.

Retrouvez vos thermostats de réfrigérateur sur Misterpieces

Le thermostat d'évaporateur avec faisceau Whirlpool - 481232058132 est un ensemble d'origine constructeur destiné à la protection thermique du circuit de dégivrage des réfrigérateurs compatibles.

Également référencé C00311207, il est notamment utilisé sur plusieurs réfrigérateurs américains Whirlpool, Bauknecht et Hotpoint-Ariston.

Sur Misterpieces, retrouvez également vos pièces détachées pour réfrigérateurs et congélateurs : thermostats, sondes de température, résistances de dégivrage, ventilateurs, fusibles thermiques et composants électroniques.

Référence constructeur : 481232058132.

Référence associée : C00311207.

Type : thermostat bimétal d'évaporateur avec faisceau.

Valeur de commutation annoncée : 7°C.

Fonction : contrôle et protection thermique du dégivrage.

Application : réfrigérateurs et congélateurs compatibles.

Conditionnement : 1 ensemble complet.

Avant commande, vérifiez le code service complet de votre réfrigérateur afin de confirmer sa compatibilité avec le thermostat Whirlpool 481232058132.
