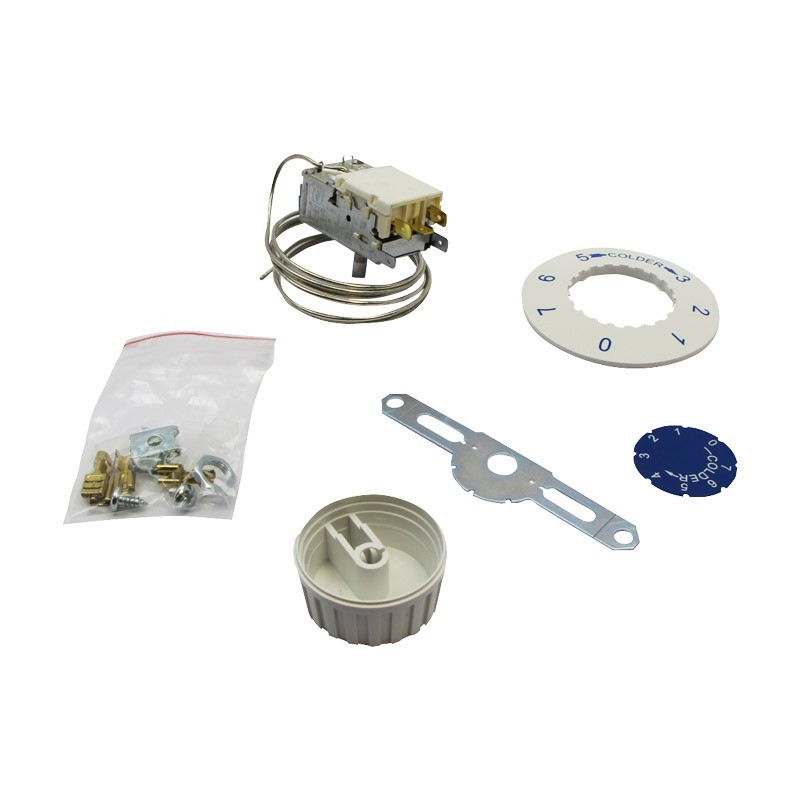

Thermostat VT9 Whirlpool 484000008683 - Régulateur de température pour réfrigérateur

Le thermostat VT9 pour réfrigérateur Whirlpool - 484000008683 est une pièce détachée électromécanique destinée à contrôler la température des appareils frigorifiques compatibles.

Fabriqué par Ranco, ce thermostat possède un tube capillaire de 1150 mm et des raccordements électriques AMP de 6,3 mm.

Également référencé C00383124, il constitue une solution de remplacement pour plusieurs thermostats utilisés sur les réfrigérateurs Whirlpool, Laden, Ignis et Bauknecht.

Lorsque le système de régulation ne fonctionne plus correctement, le thermostat peut être responsable d'un refroidissement insuffisant, d'une température trop basse ou d'un fonctionnement continu du compresseur.

À quoi sert le thermostat d'un réfrigérateur ?

Le thermostat est un élément essentiel du système de régulation de température.

Dans un réfrigérateur équipé d'une commande électromécanique, il intervient pour démarrer ou arrêter le refroidissement selon la température détectée et le réglage sélectionné.

Lorsque la température augmente au-delà du seuil prévu, le thermostat peut commander la mise en fonctionnement du compresseur.

Lorsque la température souhaitée est atteinte, il interrompt cette commande.

Le thermostat Whirlpool 484000008683 participe ainsi à :

• La régulation de la température intérieure.

• La commande des phases de refroidissement.

• L'alternance entre fonctionnement et arrêt du compresseur.

• La conservation des conditions de stockage prévues par l'appareil.

Le thermostat ne produit pas directement du froid : il commande le fonctionnement du système frigorifique.

Un thermostat Ranco VT9 avec capillaire de 1150 mm

La référence 484000008683 correspond à un thermostat de type VT9.

Sa particularité est d'utiliser un tube capillaire permettant de réagir aux variations thermiques.

Le capillaire, d'une longueur annoncée de 1150 mm, permet de relier la zone de détection au mécanisme de commande.

Les principales caractéristiques sont :

• Fabricant : Ranco

• Type : VT9

• Technologie : électromécanique

• Longueur du capillaire : 1150 mm

• Connexions : AMP 6,3 mm

• Référence Whirlpool : 484000008683

La longueur du capillaire et les caractéristiques de commutation doivent correspondre à la configuration prévue pour le réfrigérateur.

Un thermostat présentant une apparence similaire n'est pas nécessairement interchangeable avec le modèle d'origine.

Pourquoi mon réfrigérateur Whirlpool ne refroidit-il plus ?

Un problème de refroidissement peut avoir différentes origines.

Le thermostat ne commande plus le compresseur

Une défaillance des contacts internes peut empêcher la commande du circuit frigorifique.

Le réfrigérateur peut alors rester insuffisamment froid.

Le compresseur ne démarre plus

Une panne du relais de démarrage, du dispositif de protection ou du compresseur lui-même peut empêcher le refroidissement.

Le réglage de température ne fonctionne plus

Un thermostat défectueux peut ne plus réagir correctement lorsque la position du bouton est modifiée.

Le circuit frigorifique présente une anomalie

Un défaut du système de réfrigération peut entraîner une absence de froid malgré un thermostat fonctionnel.

Il est indispensable de confirmer la cause du dysfonctionnement avant de remplacer le thermostat VT9.

Mon réfrigérateur fonctionne sans arrêt : le thermostat est-il responsable ?

Un compresseur qui tourne presque continuellement peut être associé à un problème de régulation.

Si le thermostat ne coupe plus la commande lorsque les conditions de température sont atteintes, le système frigorifique peut continuer de fonctionner anormalement.

Cela peut notamment provoquer :

• Un refroidissement excessif.

• La formation de glace sur certains aliments.

• Une température trop basse malgré un réglage modéré.

• Une consommation électrique anormalement élevée.

Cependant, un joint de porte défectueux, une température ambiante excessive ou une anomalie frigorifique peuvent également provoquer un fonctionnement prolongé.

Le thermostat ne doit donc pas être remplacé sans diagnostic.

Références Whirlpool 484000008683 et C00383124

Le thermostat VT9 est identifié sous plusieurs références dans les catalogues spécialisés.

Les principales correspondances répertoriées comprennent :

• 484000008683

• C00383124

• 481010440853

• 481927128669

• C00375161

Il est également présenté comme une solution de remplacement pour certains anciens thermostats de type A13-0774 ou K59-P1662, selon les appareils.

Ces correspondances doivent être vérifiées avec le montage électrique et la version exacte du réfrigérateur.

Compatibilité avec les réfrigérateurs Whirlpool

Le thermostat VT9 484000008683 est notamment répertorié pour les réfrigérateurs Whirlpool suivants :

• Whirlpool ARC1750

• Whirlpool ARC1756

• Whirlpool ARC1680

• Whirlpool ARC1685

• Whirlpool ART600H

• Whirlpool ART617

• Whirlpool ART617/H

• Whirlpool ART6170/H

• Whirlpool ARG917

• Whirlpool ARG917/G/WP

• Whirlpool ARG730/A+

• Whirlpool WTE3113 W

• Whirlpool WTE3113 A+ W

• Whirlpool WTE31132 A++X

• Whirlpool WTE31132TS

Ces références correspondent à différentes familles de réfrigérateurs et combinés.

Le code service complet reste indispensable pour confirmer la compatibilité.

Compatibilité avec Bauknecht, Laden et Ignis

Ce thermostat est également répertorié pour certains appareils des marques associées à Whirlpool.

Exemples :

• Bauknecht KR3056/2

• Bauknecht KRC1531/0/WS

• Ignis ARL058

• Certains réfrigérateurs Laden des séries 4240 et 4340

D'autres appareils commercialisés sous les marques IKEA, Brandt ou Fagor peuvent également utiliser cette référence de remplacement.

La compatibilité doit être déterminée à partir de l'identification technique de l'appareil, et non de sa seule marque.

Comment identifier le bon thermostat pour son réfrigérateur ?

Avant de commander le thermostat Whirlpool 484000008683, recherchez la plaque signalétique de votre appareil.

Sur les réfrigérateurs Whirlpool, elle est généralement située à l'intérieur du compartiment, sur une paroi latérale ou à proximité du bac à légumes.

Le code service Whirlpool comporte habituellement 12 chiffres et commence souvent par 85.

Pour vérifier la compatibilité, relevez :

1. La marque du réfrigérateur.

2. La référence commerciale complète.

3. Le code service.

4. La référence inscrite sur l'ancien thermostat.

5. Les caractéristiques du capillaire et des connexions électriques.

La référence de l'appareil et les caractéristiques du thermostat d'origine doivent correspondre à celles prévues pour le remplacement.

Comment remplacer le thermostat VT9 ?

Le thermostat se trouve généralement dans le boîtier de commande de température ou dans un logement prévu à cet effet.

Son capillaire est acheminé vers une zone de détection thermique déterminée par le constructeur.

Le remplacement nécessite d'accéder aux raccordements électriques et de positionner correctement le capillaire.

Il est recommandé de confier cette opération à un professionnel qualifié.

Le réfrigérateur doit être débranché avant toute intervention.

Le réparateur doit notamment vérifier :

• La compatibilité du thermostat neuf.

• Les raccordements électriques.

• Le positionnement du capillaire.

• L'absence de pliure ou de détérioration du tube.

• Le montage mécanique dans le boîtier.

• Le fonctionnement du compresseur après remplacement.

Sur certaines installations, une adaptation mécanique ou des connexions spécifiques peuvent être nécessaires.

Il ne faut jamais couper, percer ou raccourcir le capillaire du thermostat.

Thermostat mécanique ou sonde électronique : quelle différence ?

Il existe plusieurs technologies de régulation dans les appareils frigorifiques.

Thermostat mécanique VT9

Il utilise un système électromécanique sensible à la température pour actionner des contacts électriques.

Sonde de température électronique

Elle mesure la température et transmet une information à une carte électronique.

Module de commande

Il interprète les informations reçues et commande les composants de l'appareil.

Le thermostat VT9 484000008683 ne remplace pas une sonde électronique ni un module de commande.

Il est destiné aux réfrigérateurs utilisant le montage électromécanique compatible.

Caractéristiques techniques du thermostat Whirlpool VT9

Identification

• Référence constructeur : 484000008683

• Référence associée : C00383124

• Type : VT9

• Fabricant : Ranco

• Catégorie : thermostat de réfrigérateur

Caractéristiques

• Technologie : électromécanique à capillaire

• Longueur du capillaire : 1150 mm

• Raccordements : AMP 6,3 mm

• Fonction : régulation de température

Application

• Réfrigérateurs compatibles.

• Réfrigérateurs-congélateurs compatibles.

• Remplacement de thermostats désignés dans les catalogues constructeur.

Conditionnement

• 1 thermostat VT9 avec capillaire

Le bouton de réglage, le boîtier de commande et les éventuels accessoires d'adaptation ne sont pas considérés comme inclus sans indication spécifique.

Pourquoi remplacer uniquement le thermostat du réfrigérateur ?

Lorsque la panne est localisée sur le thermostat, le remplacement de ce composant permet de conserver les autres éléments fonctionnels de l'appareil.

Cette réparation peut notamment permettre de :

• Retrouver une régulation normale de la température.

• Corriger une absence de commande du compresseur.

• Résoudre un refroidissement excessif provoqué par un thermostat défectueux.

• Éviter le remplacement inutile du réfrigérateur.

• Prolonger la durée d'utilisation de l'appareil.

Le fonctionnement doit être vérifié après réparation afin de confirmer que les températures de conservation sont adaptées.

Retrouvez vos thermostats Whirlpool sur Misterpieces

Le thermostat VT9 pour réfrigérateur Whirlpool - 484000008683 est une pièce détachée destinée au remplacement du système de régulation thermique des appareils compatibles.

Fabriqué par Ranco, il possède un capillaire de 1150 mm et des raccordements de 6,3 mm.

Sur Misterpieces, retrouvez également vos pièces détachées pour réfrigérateurs et congélateurs : thermostats, sondes de température, relais de démarrage, ventilateurs, joints de porte et composants électriques.

Référence constructeur : 484000008683.

Référence associée : C00383124.

Type : thermostat VT9.

Fabricant : Ranco.

Longueur du capillaire : 1150 mm.

Connexions : AMP 6,3 mm.

Fonction : régulation de la température du réfrigérateur.

Application : Whirlpool, Laden, Ignis et Bauknecht compatibles.

Conditionnement : 1 thermostat.

Avant commande, vérifiez le code service complet de votre réfrigérateur et la référence de votre ancien thermostat pour confirmer la compatibilité avec le modèle VT9 - 484000008683.
