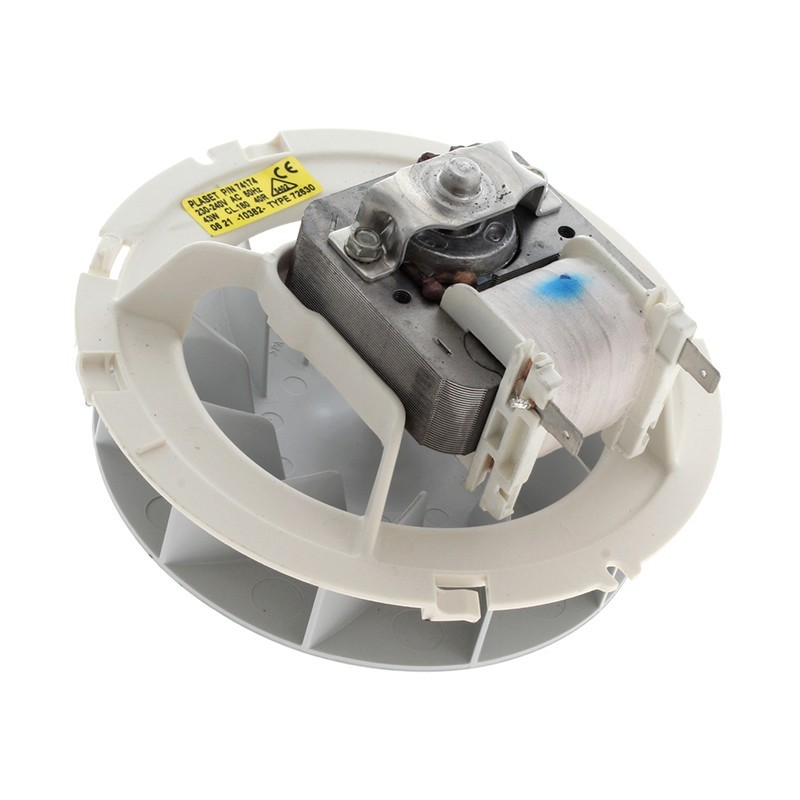

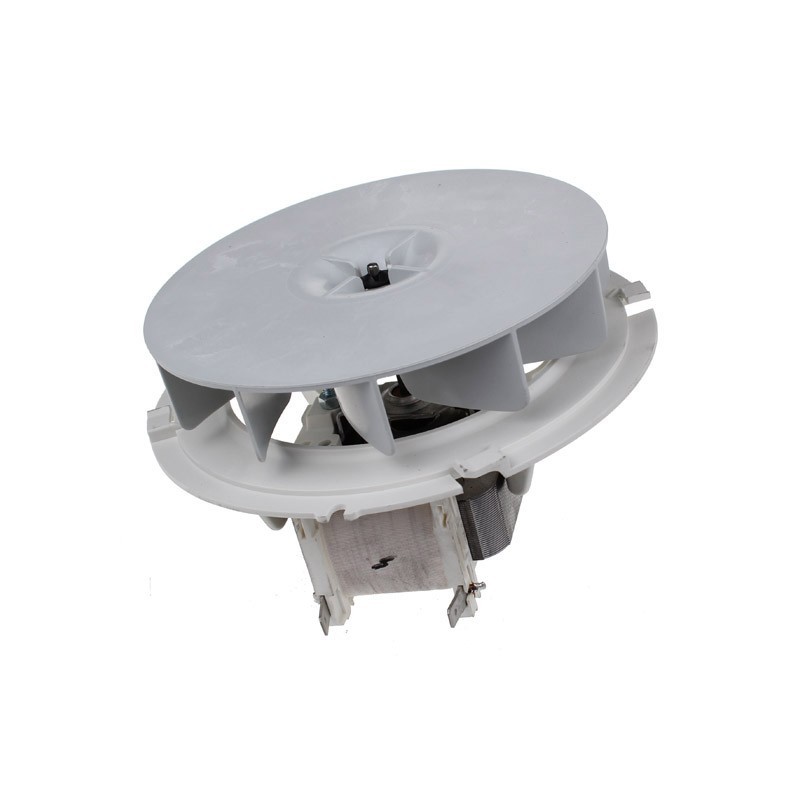

Ventilateur de porte froide Whirlpool 481236118511 - Moteur de refroidissement pour four

Le ventilateur de porte froide pour four Whirlpool, KitchenAid, Ikea - 481236118511 est une pièce détachée d'origine constructeur destinée au circuit de refroidissement de certains fours électriques encastrables.

Également identifié sous la référence C00312506, ce ventilateur participe à l'évacuation de la chaleur accumulée autour de la cavité de cuisson, notamment dans les zones situées à proximité du bandeau de commande et des composants électroniques.

Il est utilisé sur plusieurs fours Whirlpool, KitchenAid, Ikea, Bauknecht, Ignis et Laden, selon leur modèle et leur version de fabrication.

Votre four chauffe anormalement au niveau du bandeau de commande, son ventilateur ne fonctionne plus ou produit un bruit inhabituel ? Un défaut du système de refroidissement peut être à l'origine de ces symptômes.

La référence 481236118511 permet de remplacer le ventilateur d'origine lorsque le diagnostic confirme sa défaillance.

À quoi sert le ventilateur de porte froide d'un four ?

Un four électrique produit des températures élevées à l'intérieur de sa cavité.

Si cette chaleur est nécessaire à la cuisson, elle doit être maîtrisée dans les zones où se trouvent les composants électriques et les éléments de commande.

Le ventilateur de porte froide Whirlpool 481236118511 participe à cette régulation thermique.

Il fait circuler l'air dans le circuit de refroidissement prévu par le constructeur.

Ses principales fonctions sont :

• Évacuer une partie de la chaleur accumulée autour de la cavité.

• Contribuer au refroidissement du bandeau de commande.

• Limiter l'échauffement des composants électroniques.

• Participer à la ventilation des espaces prévus dans la structure du four.

• Accompagner le refroidissement de l'appareil après certaines cuissons.

Selon la conception du four, le ventilateur peut fonctionner pendant la cuisson et continuer à tourner après l'arrêt du programme.

Cette prolongation du fonctionnement permet d'évacuer la chaleur résiduelle.

Quelle différence entre ventilateur de porte froide et ventilateur de chaleur tournante ?

Ces deux composants sont souvent confondus alors qu'ils remplissent des fonctions différentes.

Le ventilateur de porte froide

La référence 481236118511 appartient au système de refroidissement du four.

Elle sert à faire circuler l'air dans les zones de ventilation prévues autour de la cavité.

Elle contribue notamment à protéger les éléments sensibles à la chaleur.

Le ventilateur de chaleur tournante

Il est installé derrière la paroi arrière de la cavité de cuisson.

Son rôle est de répartir l'air chaud autour des aliments pour favoriser une cuisson homogène.

Le ventilateur Whirlpool 481236118511 ne remplace donc pas le moteur de chaleur tournante.

Avant de commander, il est important d'identifier le ventilateur réellement défectueux.

Pourquoi remplacer le ventilateur de refroidissement ?

Le ventilateur comporte un moteur électrique et des éléments mécaniques sollicités lors du fonctionnement du four.

Avec le temps, une défaillance peut apparaître.

Les symptômes possibles comprennent :

• Un ventilateur qui ne démarre plus.

• Un bruit de frottement ou de grincement.

• Un ronronnement inhabituel.

• Des vibrations anormales.

• Une ventilation intermittente.

• Un échauffement excessif des zones habituellement refroidies.

Ces symptômes ne prouvent pas systématiquement que le ventilateur est hors service.

Un défaut d'alimentation, une anomalie de commande ou une obstruction du circuit de ventilation peuvent produire des effets similaires.

Le remplacement de la référence 481236118511 doit intervenir après vérification de l'origine du problème.

Mon four Whirlpool chauffe trop au niveau de la porte

Lorsqu'un four fonctionne, la porte et les surfaces environnantes peuvent devenir chaudes.

Cependant, un échauffement anormal peut être lié à un problème de ventilation ou d'isolation.

Plusieurs éléments doivent alors être examinés :

• Le ventilateur de refroidissement.

• Les passages d'air.

• Le circuit de commande du ventilateur.

• Les joints de porte.

• Les éléments d'isolation thermique.

Le ventilateur de porte froide participe au système de refroidissement, mais il ne garantit pas à lui seul une température froide sur toutes les surfaces du four.

Si l'appareil présente une surchauffe inhabituelle, cessez de l'utiliser et faites contrôler son fonctionnement par un professionnel.

Pourquoi le ventilateur continue-t-il de tourner après la cuisson ?

Sur de nombreux fours, le refroidissement se poursuit après la fin du programme.

Cette fonction permet d'évacuer la chaleur résiduelle et de limiter l'échauffement des composants internes.

Le ventilateur peut donc continuer à fonctionner alors que les résistances ne chauffent plus.

Ce comportement est généralement normal lorsqu'il correspond à la programmation du fabricant.

En revanche, un ventilateur qui ne s'arrête jamais, qui démarre de manière incohérente ou qui ne fonctionne plus du tout peut nécessiter un contrôle.

La cause peut provenir du moteur, d'une sonde ou du système électronique de commande.

Compatibilité avec les fours Whirlpool AKZ

Le ventilateur 481236118511 est répertorié pour de nombreux fours Whirlpool de la gamme AKZ.

Exemples de modèles compatibles :

• Whirlpool AKZ184/IX

• Whirlpool AKZ210/IX/01

• Whirlpool AKZ212/IX/01

• Whirlpool AKZ226/NB

• Whirlpool AKZ232/IX

• Whirlpool AKZ350/IX

• Whirlpool AKZ430/IX

• Whirlpool AKZ434/IX

• Whirlpool AKZ642/IX

• Whirlpool AKZ676/IX

Ces appareils sont présents dans les catalogues de compatibilité de la référence 481236118511.

Le code service du four doit être vérifié pour confirmer la version concernée.

Compatibilité avec les fours Whirlpool AKP

Le moteur de refroidissement est également répertorié pour certains fours Whirlpool AKP.

Modèles recensés :

• Whirlpool AKP118/IX

• Whirlpool AKP118/NB

• Whirlpool AKP257/IX

• Whirlpool AKP291/IX

• Whirlpool AKP432/IX

• Whirlpool AKP439/WH

• Whirlpool AKP442/IX

Ces modèles peuvent exister sous plusieurs indices de fabrication.

La compatibilité doit être confirmée à partir de leur référence technique complète.

Compatibilité avec les fours Bauknecht

La référence 481236118511 est également utilisée sur plusieurs fours Bauknecht.

Exemples :

• Bauknecht BLPE6100/IN

• Bauknecht BLPE6100/IX

• Bauknecht BLPE6200/IN

• Bauknecht BLPE6200/IX

• Bauknecht BLPE6260/IN

• Bauknecht BLPE7200/IN

• Bauknecht BLPE8009/IN

• Bauknecht BSPH5900/IN

Ces références correspondent à des applications documentées dans les catalogues de pièces détachées.

La compatibilité dépend du code service exact de chaque four.

Compatibilité avec les fours Ikea et KitchenAid

Le ventilateur Whirlpool 481236118511 est également répertorié pour certains appareils commercialisés sous les marques Ikea et KitchenAid.

Plusieurs fours Ikea de la gamme OVN figurent dans les listes de compatibilité, notamment :

• Ikea OVN608S

• Ikea OVN618S

• Ikea OVN918W

• Ikea OVN918S

Ces références peuvent être associées à des numéros d'article Ikea distincts selon les versions.

Pour les appareils Ikea, il est recommandé de vérifier le numéro d'article ainsi que le code service figurant sur la plaque signalétique.

Les appareils KitchenAid utilisent également différentes versions de ventilateurs de refroidissement.

Le nom de la marque ne suffit donc pas à confirmer la compatibilité.

Références Whirlpool 481236118511 et C00312506

La référence constructeur principale est :

481236118511

Une seconde désignation est également répertoriée :

C00312506

Le code EAN associé dans certains catalogues est :

8058331125062

Ces références permettent d'identifier le ventilateur d'origine.

Il ne faut pas confondre ce moteur avec d'autres références Whirlpool de ventilateurs de refroidissement, notamment lorsqu'ils présentent une apparence similaire.

Les dimensions, les connexions électriques et les fixations peuvent varier.

Comment identifier le bon ventilateur de four ?

Pour commander le ventilateur de porte froide Whirlpool 481236118511, plusieurs informations sont importantes.

Vérifiez :

• La marque de votre four.

• La référence commerciale complète.

• Le code service constructeur.

• La référence inscrite sur le ventilateur d'origine.

• Le type et la position des connexions électriques.

• La forme et les fixations du moteur.

Sur les fours Whirlpool, le code service comporte généralement 12 chiffres.

Il figure sur la plaque signalétique, souvent accessible au niveau de l'encadrement de la porte.

Par exemple, le modèle Whirlpool AKZ430/IX est répertorié avec le code service 858543029010.

Cette identification est plus précise que le seul nom commercial du four.

Comment remplacer le ventilateur Whirlpool 481236118511 ?

Le remplacement du ventilateur de refroidissement nécessite généralement d'accéder à la partie supérieure ou arrière du four.

Cette intervention implique la manipulation de composants électriques situés à proximité du circuit de chauffage.

Elle doit être confiée à un réparateur qualifié.

Les précautions essentielles comprennent :

1. Couper complètement l'alimentation électrique du four.

2. Vérifier l'absence de tension.

3. Laisser refroidir intégralement l'appareil.

4. Identifier le moteur de refroidissement d'origine.

5. Vérifier la compatibilité de la référence 481236118511.

6. Respecter les fixations et les raccordements prévus par le fabricant.

7. Contrôler que les passages d'air ne sont pas obstrués.

8. Vérifier le fonctionnement du refroidissement après remontage.

Il ne faut jamais neutraliser un ventilateur de refroidissement défectueux pour continuer à utiliser le four.

Ce composant participe à la protection thermique de l'appareil.

Caractéristiques techniques du ventilateur Whirlpool 481236118511

Identification :

• Référence constructeur : 481236118511

• Référence associée : C00312506

• Code EAN répertorié : 8058331125062

• Fabricant : Whirlpool

• Origine : pièce d'origine constructeur

Conception :

• Type : ventilateur de refroidissement de four

• Autres appellations : ventilateur de porte froide, moteur de refroidissement

• Fonction : ventilation du circuit de refroidissement

Applications :

• Four électrique compatible.

• Four encastrable compatible.

Marques répertoriées :

• Whirlpool

• KitchenAid

• Ikea

• Bauknecht

• Ignis

• Laden

Conditionnement :

• 1 ventilateur de refroidissement

Important : les caractéristiques électriques nominales, la vitesse de rotation et les dimensions exactes doivent être vérifiées sur la pièce fournie. Elles ne doivent pas être déduites de celles d'un autre ventilateur Whirlpool.

Pourquoi remplacer uniquement le ventilateur de porte froide ?

Une panne de refroidissement ne nécessite pas systématiquement le remplacement du four complet.

Lorsque le défaut est localisé au niveau du moteur et que les autres éléments sont fonctionnels, le remplacement du ventilateur permet une réparation ciblée.

La référence 481236118511 permet de renouveler le composant prévu sur les fours compatibles.

Cette réparation peut contribuer à :

• Rétablir la ventilation de refroidissement.

• Limiter l'échauffement anormal des zones concernées.

• Préserver les composants électroniques.

• Remplacer un moteur devenu bruyant ou défectueux.

• Conserver le four d'origine.

• Prolonger sa durée d'utilisation.

Retrouvez vos ventilateurs de refroidissement sur Misterpieces

Le ventilateur de porte froide pour four Whirlpool, KitchenAid, Ikea - 481236118511 est une pièce détachée d'origine constructeur, également référencée C00312506.

Il est destiné à la ventilation de refroidissement de certains fours Whirlpool, KitchenAid, Ikea, Bauknecht, Ignis et Laden.

Sur Misterpieces, retrouvez également vos pièces détachées pour fours : ventilateurs de refroidissement, moteurs de chaleur tournante, résistances, thermostats, sondes, joints de porte et cartes électroniques.

Référence constructeur : 481236118511.

Référence associée : C00312506.

Type de pièce : ventilateur de porte froide / refroidissement.

Fonction : circulation de l'air dans le circuit de refroidissement du four.

Application : fours électriques compatibles.

Marques principales : Whirlpool, KitchenAid, Ikea et Bauknecht.

Avant commande, vérifiez le modèle complet et le code service de votre four afin de confirmer la compatibilité.
